Chargeurs : question importante pour l'installation

Bonjour,
Je viens de recevoir mon nouveau chargeur (Victron centaur 12V 30A) et la notice d'installation dit ceci :

"Le courant de charge total de ce chargeur est réparti sur trois sorties, chacune des sorties peut fournir 100% de la puissance. Si une seule batterie est utilisée, il est recommandé de relier les trois sorties ensemble afin de soulager les diodes de séparation".

Je n'ai qu'une seule batterie (enfin 4 batteries en //) à brancher sur ce chargeur et comme je suis nul en électricité, je ne sais pas comment relier les 3 sorties ensemble :

  • les relier entre elles avec 2 petits fils et cosses, un fil partant de l'une des sorties pour être branché sur la batterie ?

  • relier chaque sortie à la batterie (soit 3 fils et donc 3 cosses sur la même borne d'une des batteries ? ou 3 fils branchés sur 3 batteries au hasard ?) ?

Enfin, en lisant divers sujet, j'ai cru comprendre qu'il était préférable de relier la borne négative à une extrémité du parc (par ex, batterie 1 - borne -) et la borne positive à l'autre extrémité (batterie 4 - borne +).
Est-ce que j'ai bien compris ?

Pouvez-vous m'aider, s'il vous plait ?
Pitié, ne vous moquez pas !

Olivier

L'équipage
02 déc. 2008
02 déc. 2008
0

le plus simple
reliées les trois sorties ensemble en sortie de chargeur et un seul fil vers la batterie, mais pour la section des fil je dirais 2,5 mm² de section pour relier les batteries entre elles, et minimum 6mm² pour aller au chargeur pour transporter les 30 A si le chargeur est à 50cm des batteries .Cela dépend de la longueur entre le chargeur et les batteries:
pour 1m:10mm²
pour 2m : 16mm²
pour 3m : 25mm²
Maintenant tu peux déclasser d'une section car le chargeur ne va sans doute pas donner à pleine charge longtemps
Pour le branchement que tu decris c'est correct, mais les câbles qui vont vers les utilitaires doivent être branchés pareil

02 déc. 200816 juin 2020
0

Bizarre !
En principe ces chargeurs sont livrés avec une notice en plusieurs langues...

Pour les trois sorties les mettre en parallèle au niveau des bornes par des straps en 2,5 ou 4 mm² est suffisant.

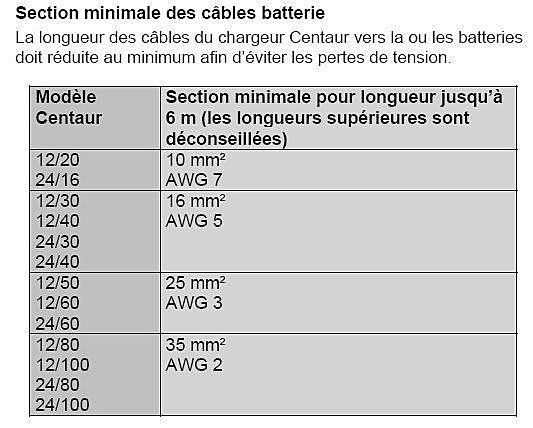

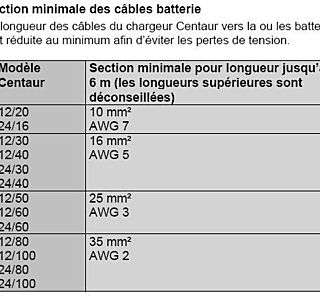

Sections : ---------------------------------------&gt

_/)

02 déc. 2008
0

la lecture
6m c'est aller retour , cad chargeur à 3m ou chargeur à 6m ?

02 déc. 2008
0

Reçu 5/5
Nickel, merci beaucoup.
Je ne sais pas ce que c'est qu'un "straps" mais j'imagine vaguement et je vais trouver ;-)

Le chargeur est à 50cm des batteries ... on est loin des 6 mètres.

Merci encore
Olivier

03 déc. 2008
0

strap
fil ou tout autre moyen qui relie une borne à une autre

03 déc. 2008
0

strap
simplement une connexion courte, en général prévue sur un bornier pour modifier le mode de fonctionnement electrique.
le strap idéal est une plaquette a deux trous (pertes minimales, pas de cosses a sertir ou souder)
