Chargeur Dolphin 30A, jumeler les sorties D1, D2 et D3

Bonjour,
mon chargeur Dolphin de 2001 possède 3 sorties isolées +DC1, +DC2, +DC3.
Il est précisé que la batterie principale (servitude) doit être raccordée à +DC1.
Pourquoi? Mystère puisqu'elles semblent avoir les mêmes caractéristiques.

La batterie moteur est donc reliée à +DC2 et DC3 est libre.
Ayant remplacé mon séparateur à diode par un Cyrix puis-je relier +DC1, DC2 et DC3 à la cosse 30 (servitude)?
Merci.

L'équipage

28 fév. 2021
28 fév. 2021
0

J'ai un Cyrix, j'ai branché une sortie du Dolphin sur la batterie moteur, une autre sur la servitude. Comme ça les deux batteries charge des le début sans attendre que le Cyrix s'ouvre quand une batterie est chargée. Ça fonctionne très bien comme ça.


Mamita:Salut Sapha Pani,"...Comme ça les deux batteries charge des le début sans attendre que le Cyrix s'ouvre quand une batterie est chargée..." Non, quand une des 2 batteries (moteur ou services) atteint 13v, le cyrix se "ferme" et met les 2 batteries en // !.Mamita·le 01 mar. 15:35
Sapha Pani:En fait oui puisque c'est le chargeur qui va imposer la tension, donc mettre une sortie sur chaque batterie ou les deux sorties en // produit le meme effet. Dès qu'on allume le chargeur, le Cyrix s'ouvre.·le 01 mar. 15:40
Mamita:Re, Non, désolé...le cyrix se ferme dés qu'il y a une tension (coté moteur ou coté services) de 13v et il met les 2 batteries en //. Si la consommation est trop importante, la tension chute et le cyrix s'ouvrira a nouveau à 12,8v en désaccouplant les 2 batteries, pour préserver ainsi la batterie moteur, la consommation restant alors sur la batterie services seule...Mamita·le 01 mar. 15:54
01 mar. 2021
0

Oui, c'est actuellement branché comme ça.
Mais je me demande si j'utilise tout le potentiel du chargeur en ne raccordant pas la troisième sortie.
Reya ne m'a pas répondu et la notice n'est pas très causante.


Sapha Pani:Je pense pas qu'on puisse mettre plusieurs sorties en parallèle. Avec le cablage que j'ai, ca débite jusqu'à 20A en début de charge, le modèle est un Dolphin 25A donc pour moi c'est bon.·le 01 mar. 14:46
kerponant:Les sorties sont mises en parallèle lorsque le Cyrix connecte les bornes 30 et 87.Mais bien que ça me gêne un peu de ne savoir que faire de la 3ème sortie du chargeur je vais appliquer le principe de précaution: ne rien modifier lorsque ça marche.·le 01 mar. 15:28
01 mar. 2021
0

Re,
Avec un cyrix, la logique voudrait qu'il n'y ait qu'une seule sortie branchée sur la batterie servitudes, et donc avec la charge maxi du chargeur , (ici 30A)...
Dans le cas du Dolphin 30A avec +DC1, +DC2, +DC3, le chargeur fournit 30A au total.

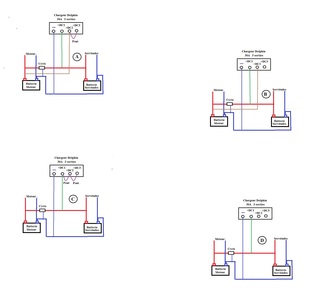

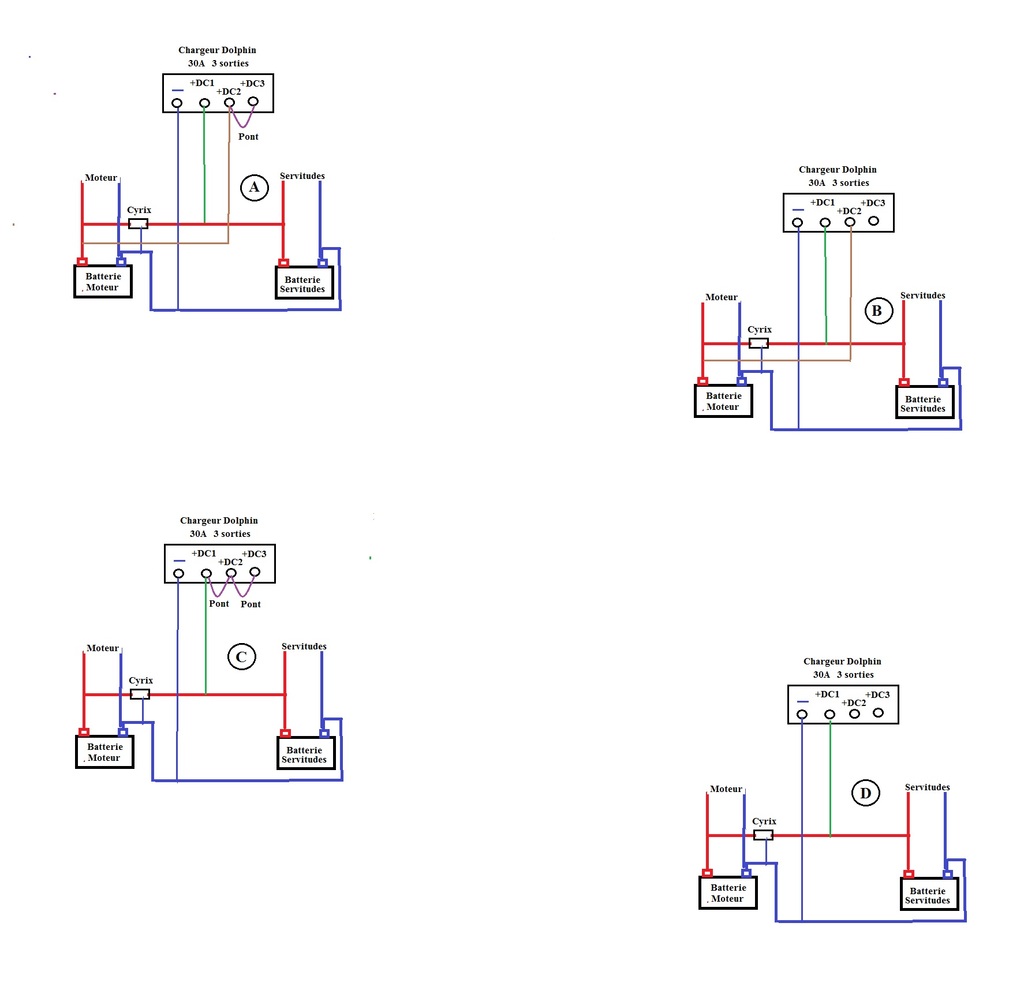

la logique voudrait que les 3 sorties soient reliées ensembles et aillent uniquement sur la batteries servitudes. Ci-joint 4 schémas possibles (A,B,C,D).
Mais je sais que certains chargeurs, baissent volontairement la tension et l’intensité de charge sur la batterie dédiée au moteur, considérant déjà que la batterie moteur est pratiquement chargée au maxi.

le plus simple est de demander directement à Dolphin, avec le type exact du chargeur:
www.dolphin-charger.fr[...]-d-aide
Mamita


kerponant:Merci, j'ai demandé à Reya en leur envoyant la notice mais je n'ai pas reçu de réponse.La notice ne mentionne que le raccordement de DC1 et DC2; rien sur DC3.Il est dit que les sorties sont indépendantes donc je pense avoir 3 chargeurs de 10A.Les montages B (actuel) et D me feraient alors perdre respectivement 10 et 20A.Il n'est pas mentionné que les tensions de sorties sont différentes (14,2V en boot).Dans ces conditions le montage C me plaît bien.·le 01 mar. 17:40
Mamita:Salut, Re, "...j'ai demandé à Reya ..."Reya les vends, Dolphin les construits : adresse toi à Dieu !je pense avoir 3 chargeurs de 10A : Pas tout a fait, car tu ne peux regler 3 types differents;(EX= plomb, gel, Lithium).Si Dolphin insiste pour que +DC1 soit exclusivement branché sur services, doit avoir une raison technique.Mamita·le 01 mar. 18:05
kerponant:OK merci.·le 01 mar. 18:47
kerponant:la réponse était dans les FAQ: vous pouvez sans aucun problème brancher votre chargeur Dolphin à une batterie unique. Dans ce cas, il est simplement recommandé de la connecter au bornier DC1. Rassurez-vous : pour obtenir la puissance totale de votre chargeur Dolphin, vous n'avez absolument pas besoin de câbler les bornes positives inutilisées à l’une des bornes positives utilisées.·le 01 mar. 18:58
Mamita:Re,Bon : alors schéma "D" ...Amicalement, Mamita·le 01 mar. 21:57
kerponant:Oui bien que, si tout le jus est disponible sur +DC1 qu'il faut absolument brancher, je ne comprends plus comment DC2 et DC3 peuvent être présentées comme indépendantes.Mais ceci est un autre problème.·le 02 mar. 13:34
