Chargeur de batteries "sure pollier industries" model : 2702

Bonjour à tous ,
Bon et bien cette fois -ci je me lance dans le couplage de batteries.
J'ai profité de la vente d'occasion d'un séparateur de batteries de la marque nommée ci-dessus pour effectuer la fameuse bidouille.Malheureusement , cet appareil ne possède pas de notice pour le raccordement...
Est-ce que parmi vous quelqu'un possèderai cette notice ou un petit schéma indiquant le raccordement des batteries , et de l'alternateur.
Par avance , merci et bon vent à tous.
didier

L'équipage
17 mai 2009
18 mai 2009
0

C'est tout simple
Le 702 par exemple a 2 bornes un peu plus près d'un bord, tu les connectes un à chaque batterie.
Une borne seule est plus près de l'autre bord, tu la connectes à ta source de courant (alternateur ou autre). il y a éventuellement une borne supplémentaire plus petite que les autres destinée à permettre à l'alternateur de compenser la chute de tension qui se produit dans le séparateur, mais la c'est un peu plus technique car tous les alternateurs ne sont pas conçus de la même manière, et certains nécessitent un petite modification interne.
dans un premier temps fait simple tu peux t'en passer, bien que d'aucun sur le site diront, et ils auront raison, que ce n'est pas la solution la plus performante et de loin....

www.donrowe.com[...]or.html

18 mai 2009
0

La notice
et quelques schémas.

www.surepower.com[...]19A.pdf

18 mai 2009
0

Et encore
Le 2702 et un modèle 2 entrées - 2 sorties courant maxi 70 ampères, sans borne de compensation.

Mais tu n'es pas obligé d'utiliser toute les bornes si par exemple tu n'as qu'une seule source de courant....

18 mai 200916 juin 2020
0

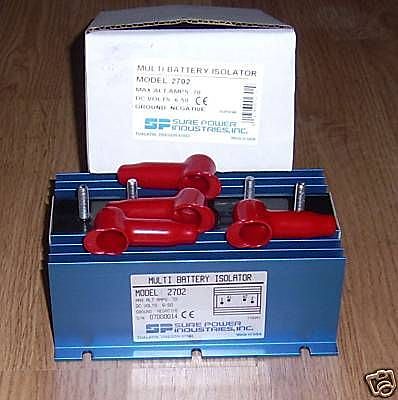

c'est
celui-ci =========&gt&gt

18 mai 2009
0

Tout Juste
Merci Laurent pour tes bons conseils , la notice ,même en langue anglo-saxonne , va pouvoir me donner de précieux renseignements.
Donc pour résumer , les 2 cosses externes marquées 1 et 2 sont à relier aux 2 batteries (principale et auxiliaire ) et les 2 cosses centrales marquées A1 et A2 sont à relier à 2 sources de courant différents
ex :alternateur et éolienne ?
Ais-je bien compris ?
Merci encore et bon vent.
didier :-)

18 mai 2009
0

je peut savoir svp
c'est quoi au juste quand on dit, maxi 70 voir 300amp??? j'ai jamais bien compris ce truc,merci

ps, je sais...... mais je me soigne hein :mdr: ;-)
