chargeur batterie TECSUP en panne

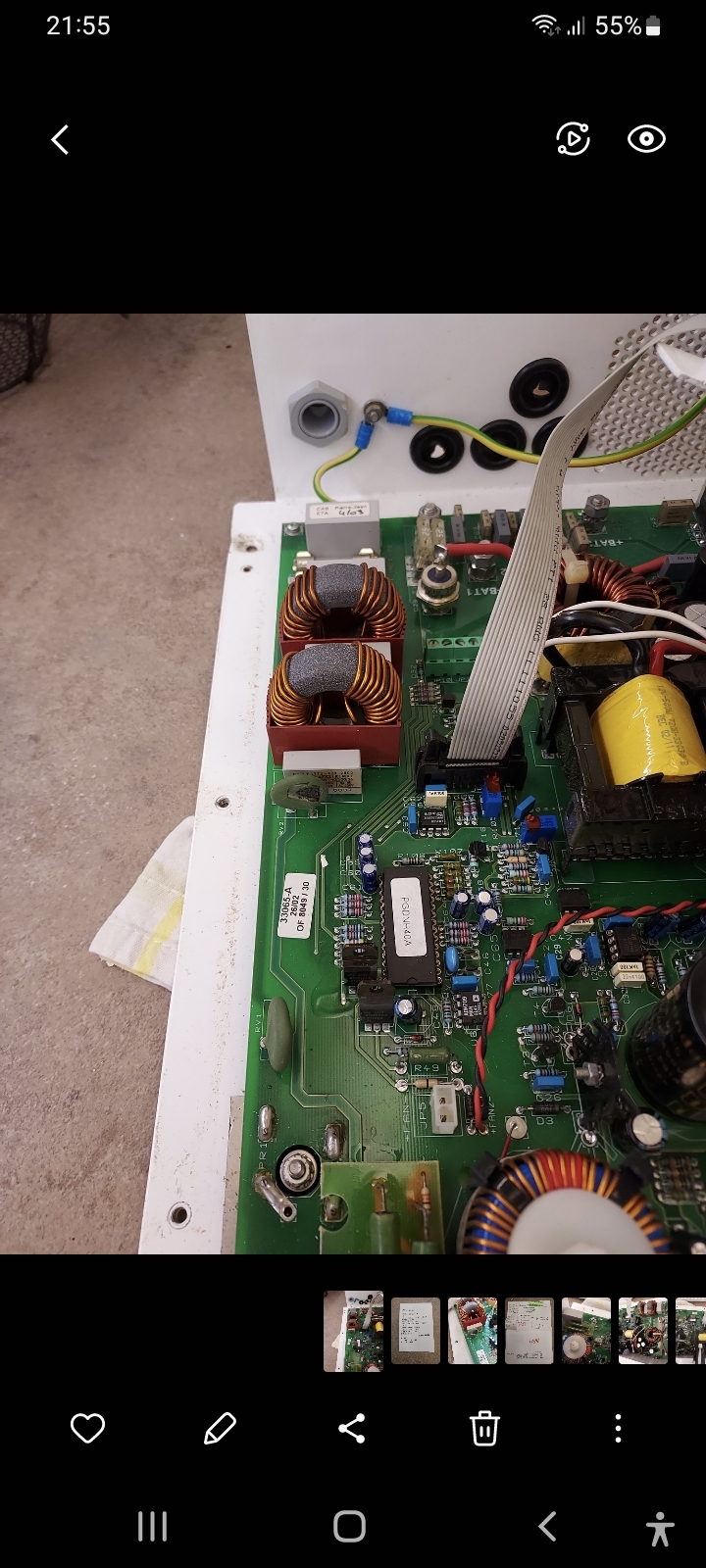

Bonjour, mon chargeur TECSUP, très bon appareil semble avoir subit une surcharge sans faire sauter les fusible.
un composant non sérigraphie à joue le rôle de fusible.
mais impossible l'identité.
si vous pouvez me donner un coup de main, merci d'avance.
également oú le trouver.
merci pour votre aide
cordialement

L'équipage
15 oct. 2022
15 oct. 2022
0

C'est une varistance, qui sert de protection contre les surtensions.
Si elle est placée près de l'entrée secteur 220, tu as dû avoir une surtension.
Dans un premier temps tu peux la supprimer et vérifier que ton chargeur fonctionne.
Ca se trouve chez tous les fournisseurs de composants.


15 oct. 202215 oct. 2022
0

C'est une varistance oui (indiqué par RV sur la sérigraphie du PCB) mais elle peut-aussi être placée en série avec un des 2 fils du secteur, à vérifier avec les traces du PCB. Si c'est le cas il faut la remplacer pour un fil pour vérifier le fonctionnement.

Olivier


15 oct. 2022
0

bonjour et merci pour la réactivité.
Question il.n'y à pas de sérigraphie, tous sont identiques ou pas?
De plus je suis à St Raphaël et ils ne connaissent pas. me conseiller pour trouver ce composant.
bien cordialement.

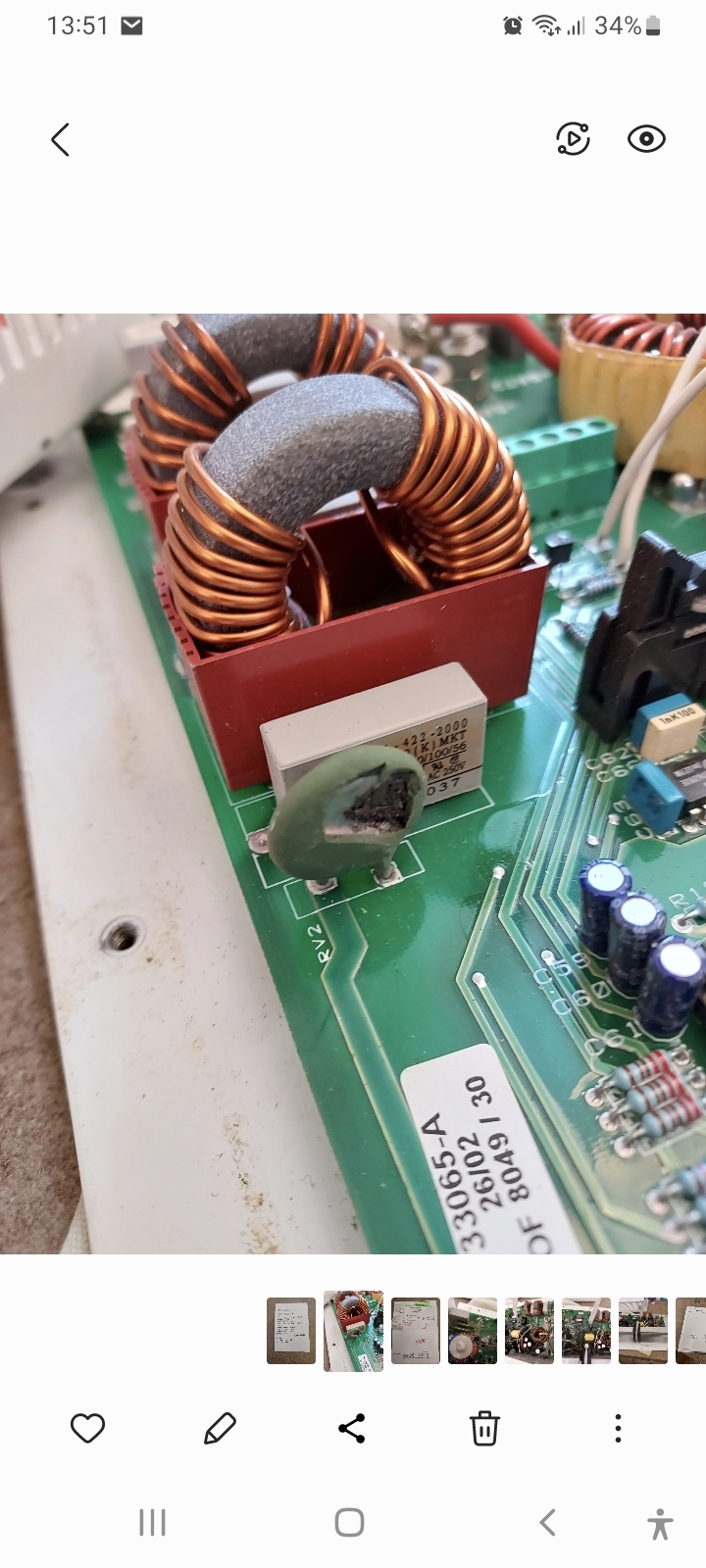

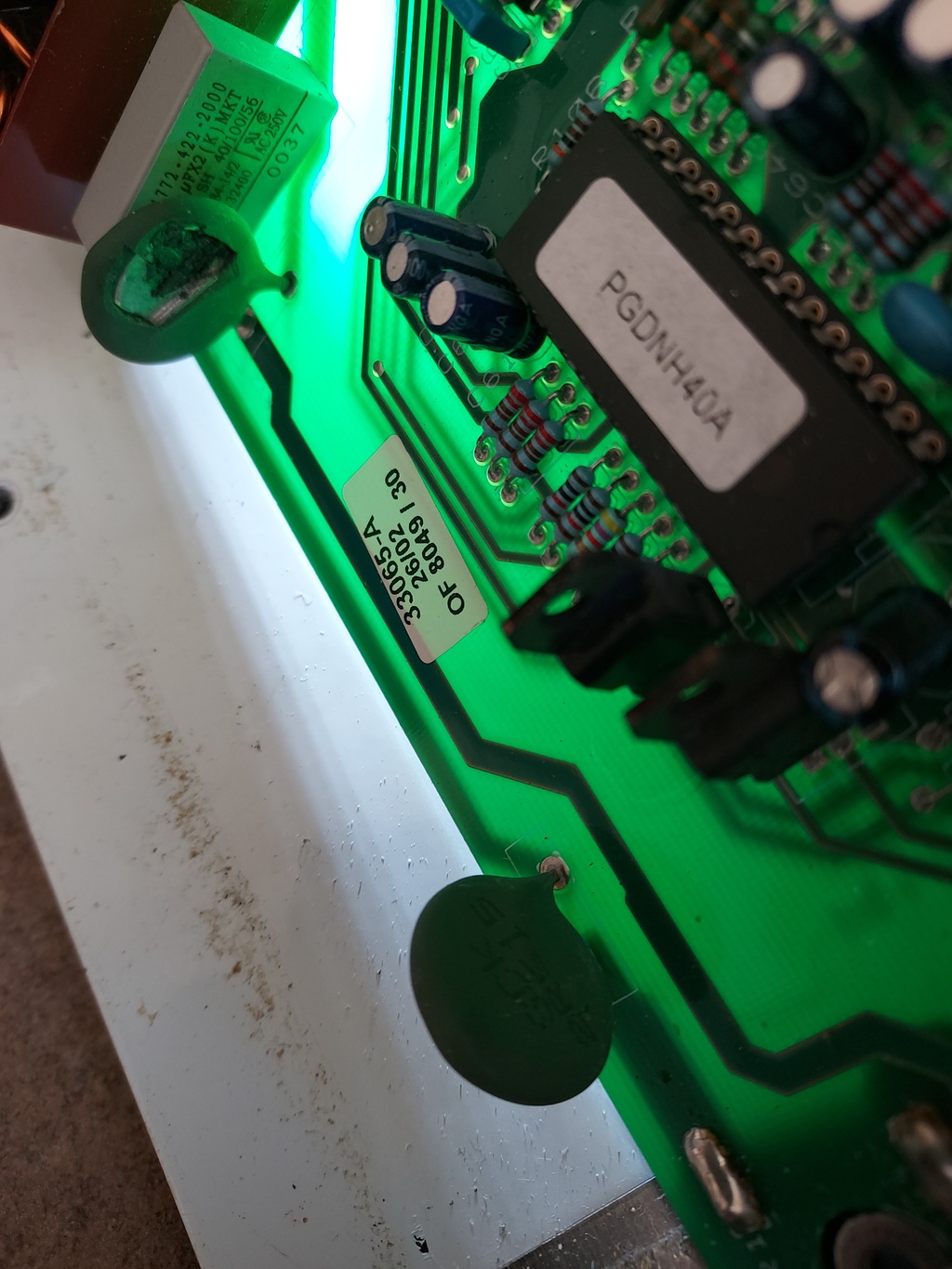

J'ai joins un photo qui donne la posotion.
claude


bojolais:Contrôle " RV2"·le 15 oct. 2022 22:05
16 oct. 2022
0

Bonjour,
Tu tapes varistance 230 v dans google et tu as le choix.
Peut être un coup de "statique" dù à l'orage ??
Nous sommes 4 sur le ponton 7 bassin sud à avoir la girouette/anémomètre en tête de mat qui ne répond plus 😣


16 oct. 202216 oct. 2022
0

Il faudrait voir où va la piste de la varistance qui n'est pas visible. Sans ça pas possible de savoir si le varistor est en // sur l'alimentation (protection surtension) ou en série (limitation du courant à la mise sous tension). Avec cette info je peux te donner une référence de composant précise.

Olivier


matelot@19001:En coupant la varistance ce sera vite vu.·le 16 oct. 2022 14:18
Elect:Si cet élément est en série pour limiter le courant , on ne parlera plus d'une varistance mais d'une thermistance.·le 16 oct. 2022 14:44
16 oct. 2022
0

Bonjour,
Merci,
Sérigraphie à peine lisible, mais avec loupe et fort éclairage je lis :
"SCK 2R515"
Je ne trouve pas l'usage de ce composant, il ne semble pas être une varistance....je ne comprends pas.
positionne sur la carte en RC1 ET RV2..RV1 c'est celui explosé sur les photos, le RV2 est fissuré.
Au bout du chemin il y a le bloc Redresseur...court circuit de ce dernier ou pas ?
Note les 2 fusibles n'ont pas sauté.
merci


matelot@19001:Si les fusibles n'ont pas sauté ce doit être une limitation de courant.·le 16 oct. 2022 14:20
16 oct. 2022
0

Pour toi il suffit de les remplacer.
Je ne rouve pas dans les catalogues d'électronique.
Question, il m'est possible alors de les dessouder,de ponter avec un fil de cuivre à la place, et le chargeur doit fonctionner?
Peuton brancher un chargeur à vide ou des précautions sont à prendre car il n'y aura pas de charge...faut-il impérativement une batterie, ou simplement à vide tester la sortie BATTERIE.


16 oct. 2022
0

SCK 2R515 c'est une varistance NTC de 2,5ohm/15A. Ce place en série dans le circuit

Olivier


Elect:C'est un Thermistor...à coefficient thermal négatif, ne pas confondre. ·le 21 oct. 2022 06:48
16 oct. 2022
0

effectivement en Série.
Olivier, j,ai mis un message de test positionne au dessus pour savoir la manipulation pour test...bob ou pas ?
merci


16 oct. 2022
0

As-tu juste essayé de taper "SCK 2R515" sur Google ?


16 oct. 2022
0

oui, mais ils me donnent des varientes, et c'est sur la Chipas évident.
Je souhaiterais faire un tes sans les varistance afin de varier qu'il n'y ait pas suite à ce choc, un autre élément dégradé
j'ai mis une procédure un peu plus haut....
merci


matelot@19001:Si tu mets un simple fil ça risque bien de faire sauter les fusibles au démarrage.·le 16 oct. 2022 14:53
16 oct. 2022
0

Sinon : oui tu peux brancher le chargeur sans batterie.


16 oct. 2022
1

OK merci, je coupe et teste à vide, je ne voulais pas qu'une fois remplace, ils grille à nouveau à cause d'un autre composent en courtju ou défectueux...


bojolais:si je coupe, le chemin sera coupe également ? ·le 16 oct. 2022 15:02
16 oct. 2022
0

Je propose d'enlever les 2 varistors et de mesurer ce qui sort du pont redresseur
Olivier


16 oct. 2022
0

Le pont Redresseur c'est oú...;0(


16 oct. 2022
0

OK, j'ai dessoudé les 2 varistances.. je monte une ligne d'alimentation,
je contrôle la tention de sortie de PR1..pas hors tention et ohm metre.
OK ?


16 oct. 2022
0

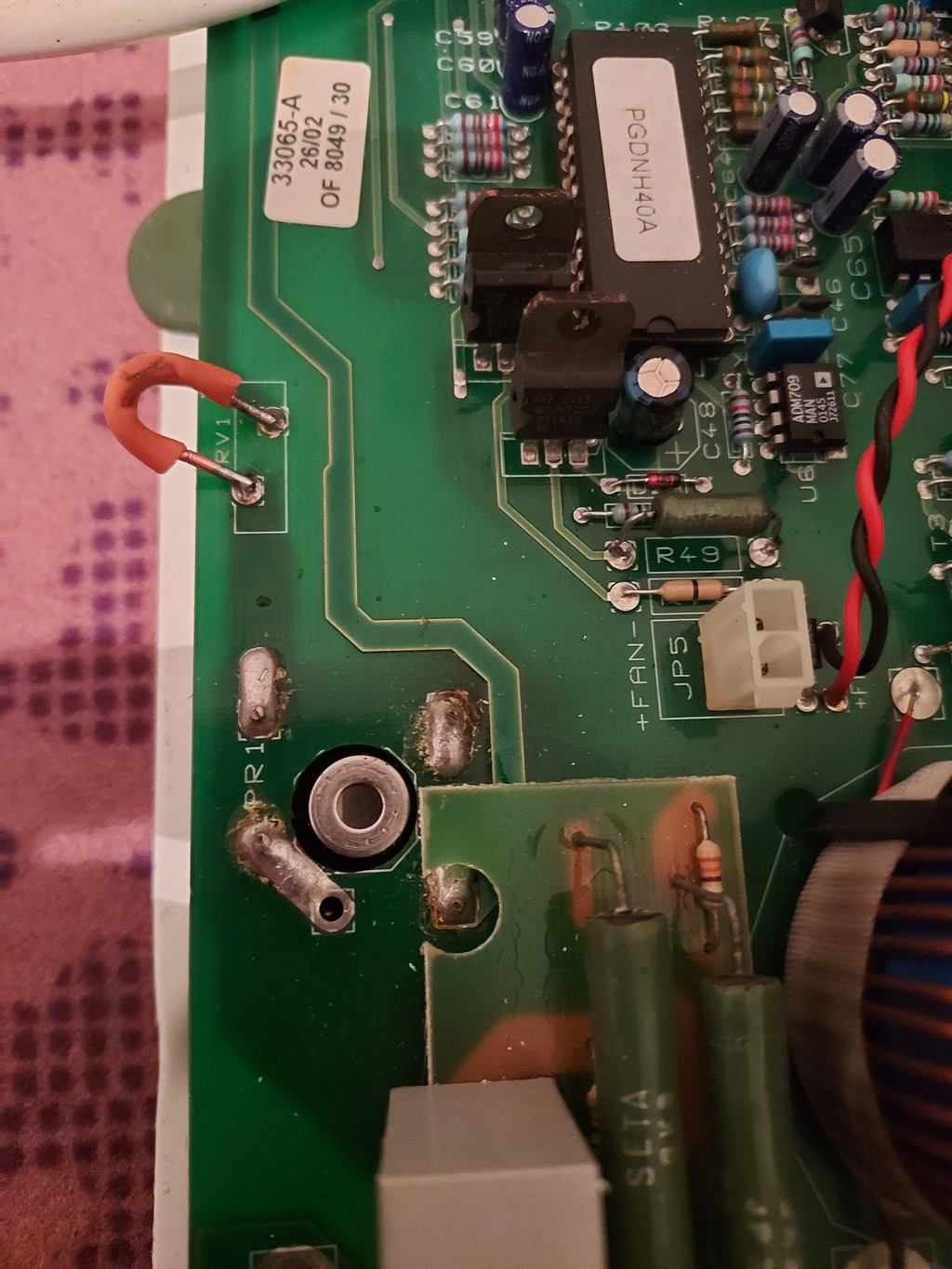

J'ai remplacé les varistances par 2 petits pontages sur les 2 phases.
c'est mon fusible du tableau qui tombe. les fusibles de l'appareil n'ont pas bouge.

Comment contrôler le bloc Redresseur ?


16 oct. 2022
1

Mesurer avec un Multimètre en position diode.
Environ 0.7V dans un sens/ ouvert dans l'autre:

www.avnet.com[...]ifiers/


16 oct. 2022
0

Merci Spicea,
Je sais pas faire, et pas compris, puis le lien en anglais, blocage je ne parle pas cette langue...

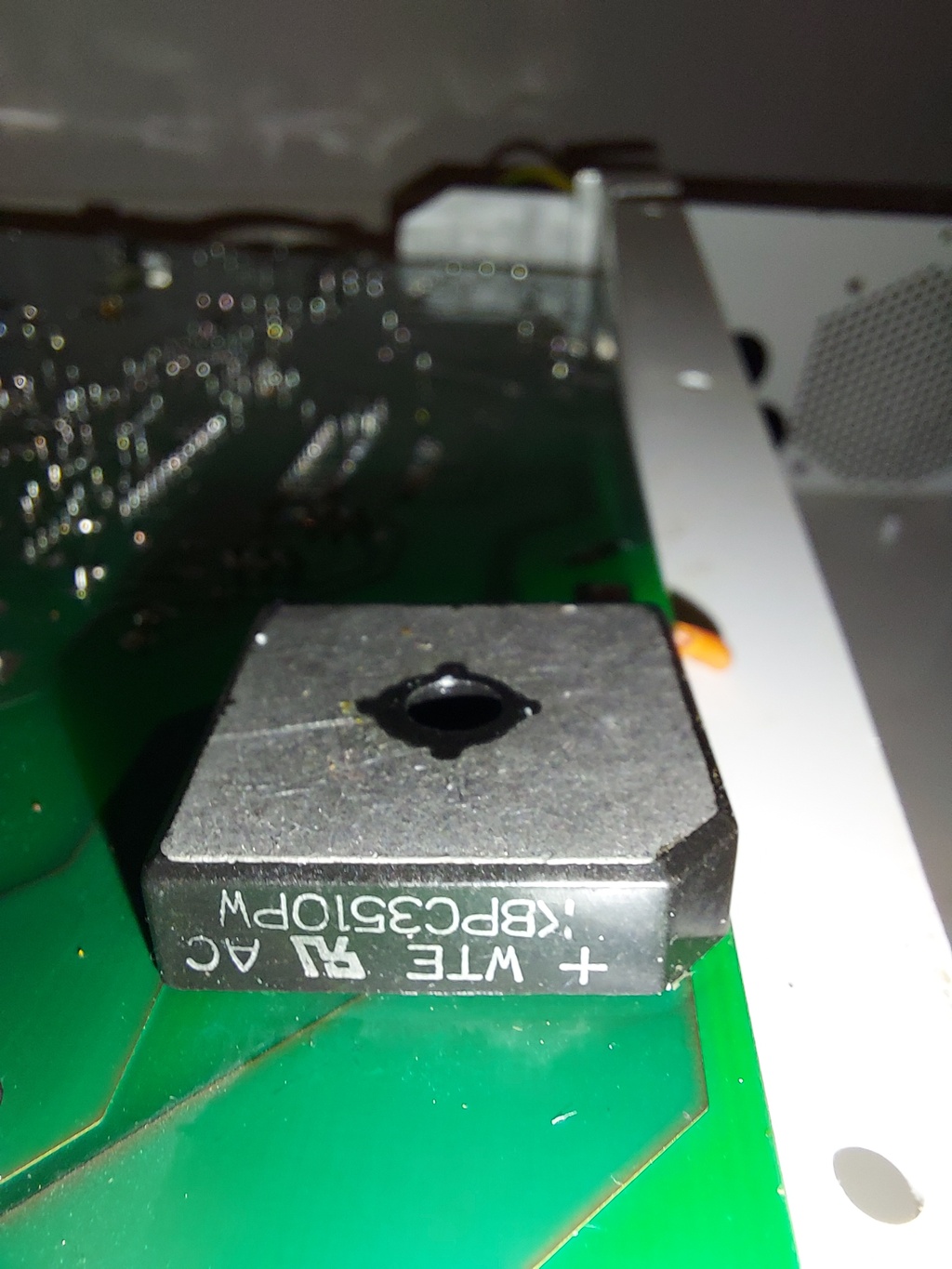

je joins recto verso de ce bloc redresseur.
Pas simple désolé


16 oct. 2022
0

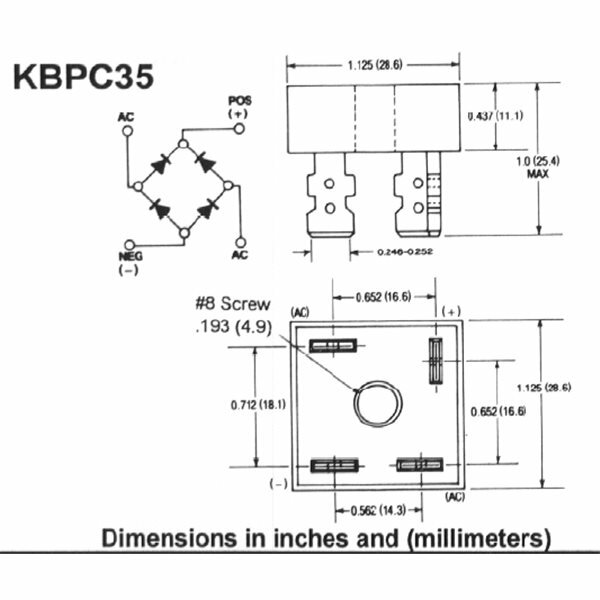

Voici une illustration de ton pont.
Il te faut un multimètre et mesurer chaque diode séparément comme ceci:

www.fluke.com[...]-diodes

Olivier


16 oct. 2022
0

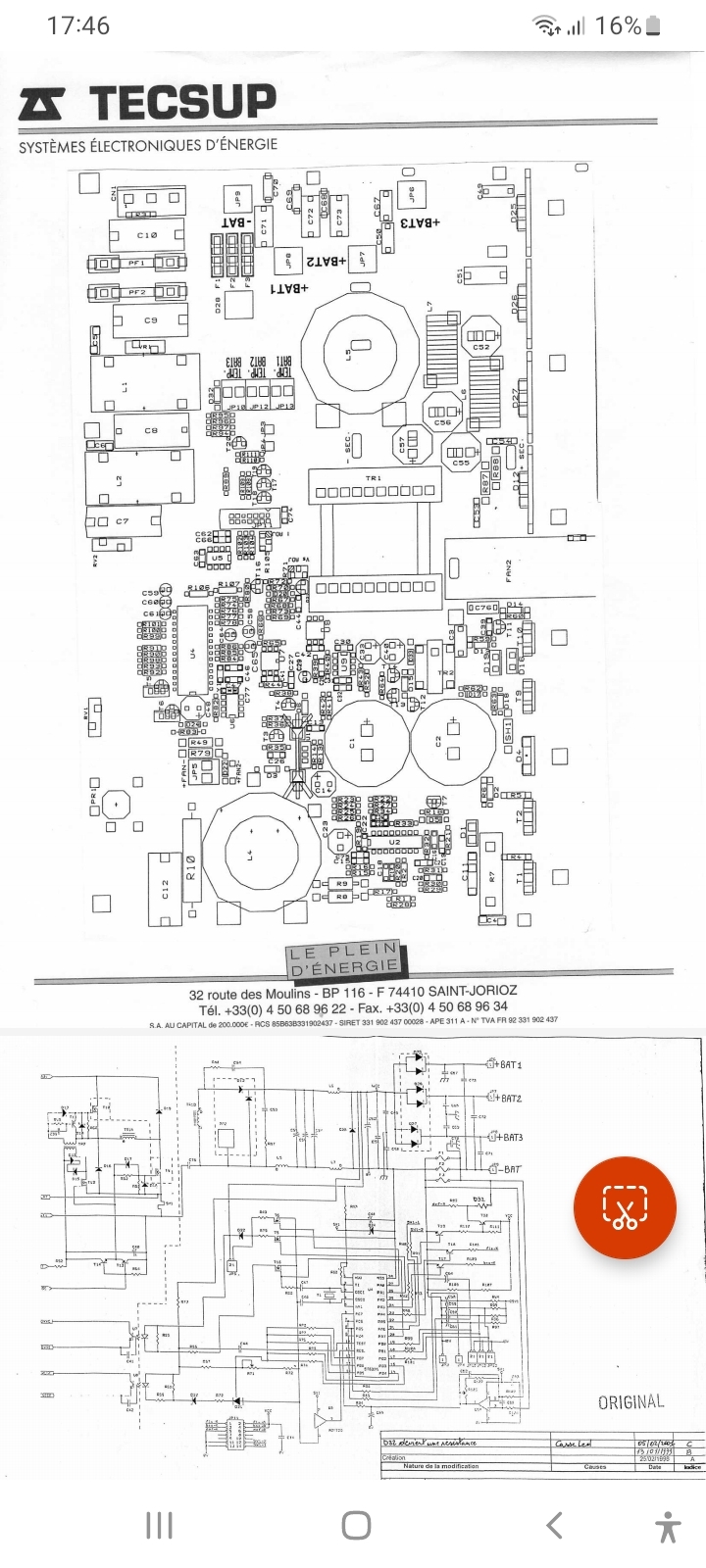

Il faudrait que tu fasses une photo plus lisible de cette partie du schéma :


16 oct. 2022
0

tu me diras si c'est bon car j'ai des problèmes de vue
merci


matelot@19001:Non, c'est illisible. Juste la partie que j'ai découpée.·le 16 oct. 2022 22:20
16 oct. 2022
0

désolé je suis sur mon smartphone Phone, je vais essayer demain depuis le pc je ne vois plus grand chose désolé
merci


16 oct. 2022
0

je donnees test mais tres diffile a pratiquer donc sans certitude ou fiabilite :
alt + negatif = 0,586
alt + + = 0,587
alt + alt = 1,324
plus et plus = 000 inversion = 000


17 oct. 2022
0

re,

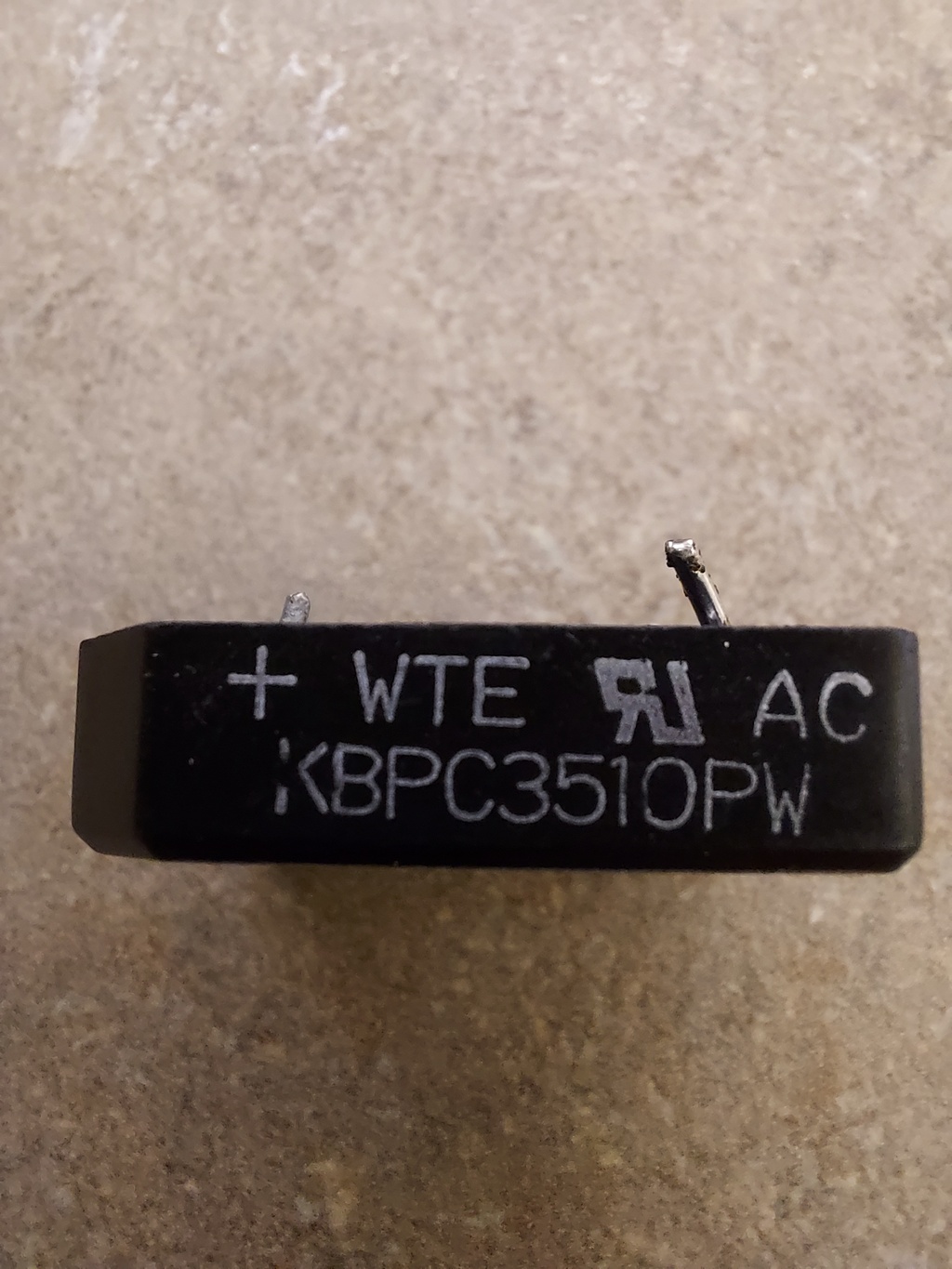

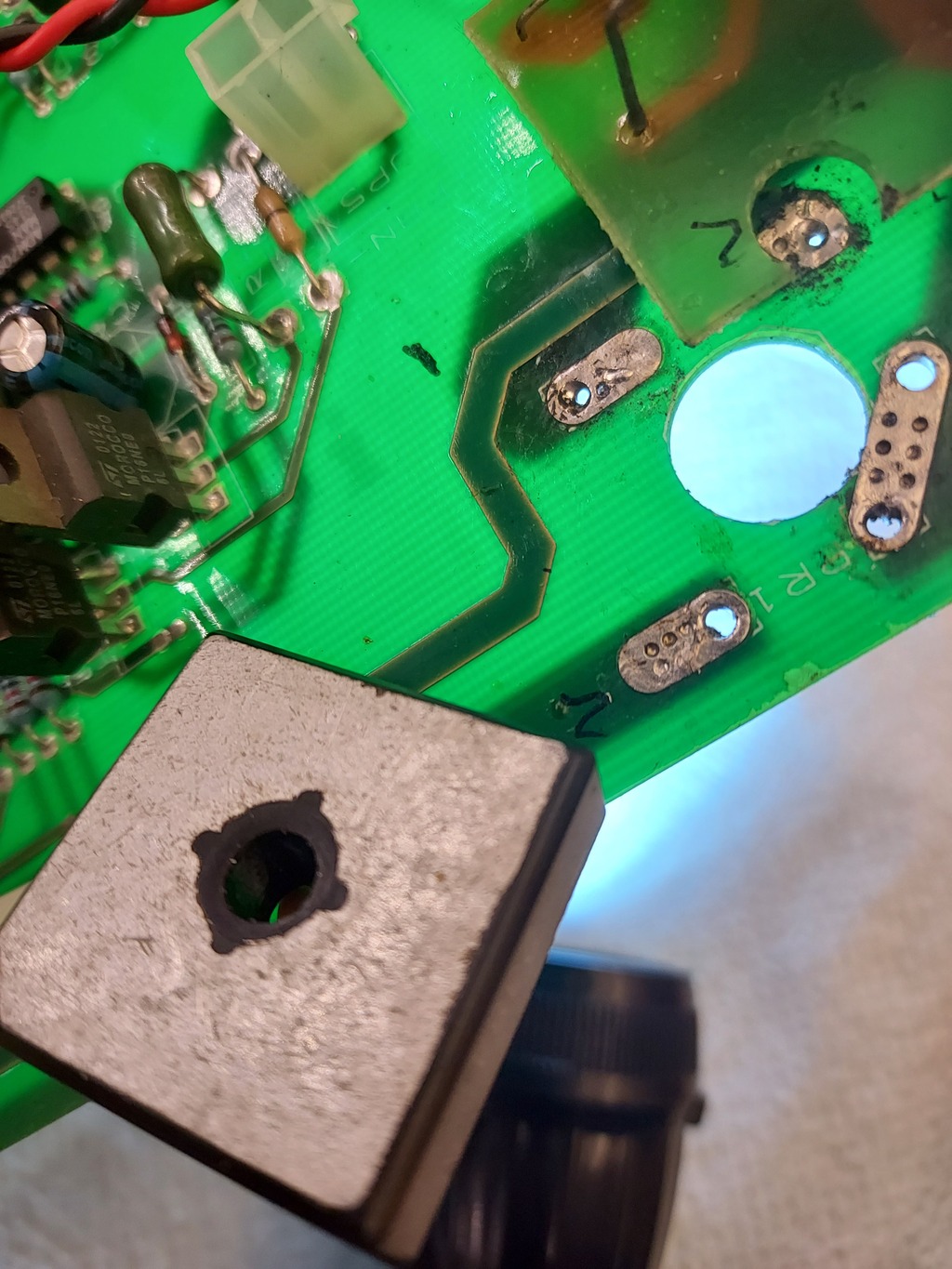

j'ai déposé le pont de diodes...je vais pouvoir le contrôle de façon plus fiable


bojolais:depuis que j'ai déposé le pont de diode, je n'ai pas les mêmes valeurs ?·le 17 oct. 2022 21:20
Spisea:Il faut 2 mesures par diodes 8 valeurs donc. Olivier·le 18 oct. 2022 09:25
17 oct. 2022
-1

Non mais là si tu commences à tout démonter ... ce n'est pas comme ça qu'on fait du dépannage électronique !
Je pense que tu as mis un pontage de trop, mais pour le savoir il faudrait un schéma lisible.


Spisea:D'accord pour le schéma lisible !·le 18 oct. 2022 09:25
bojolais:bonjour, les 2 varistances sont explosées, circuit interrompu. les 2 pontets permettent de reconstituer le circuit alternatif. Sauf erreur·le 18 oct. 2022 09:32
bojolais:Pour le schéma problème d'affichage une fois sur le site...voir message qui suit·le 18 oct. 2022 09:35
18 oct. 2022
0

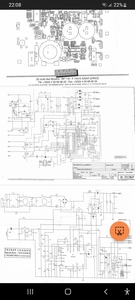

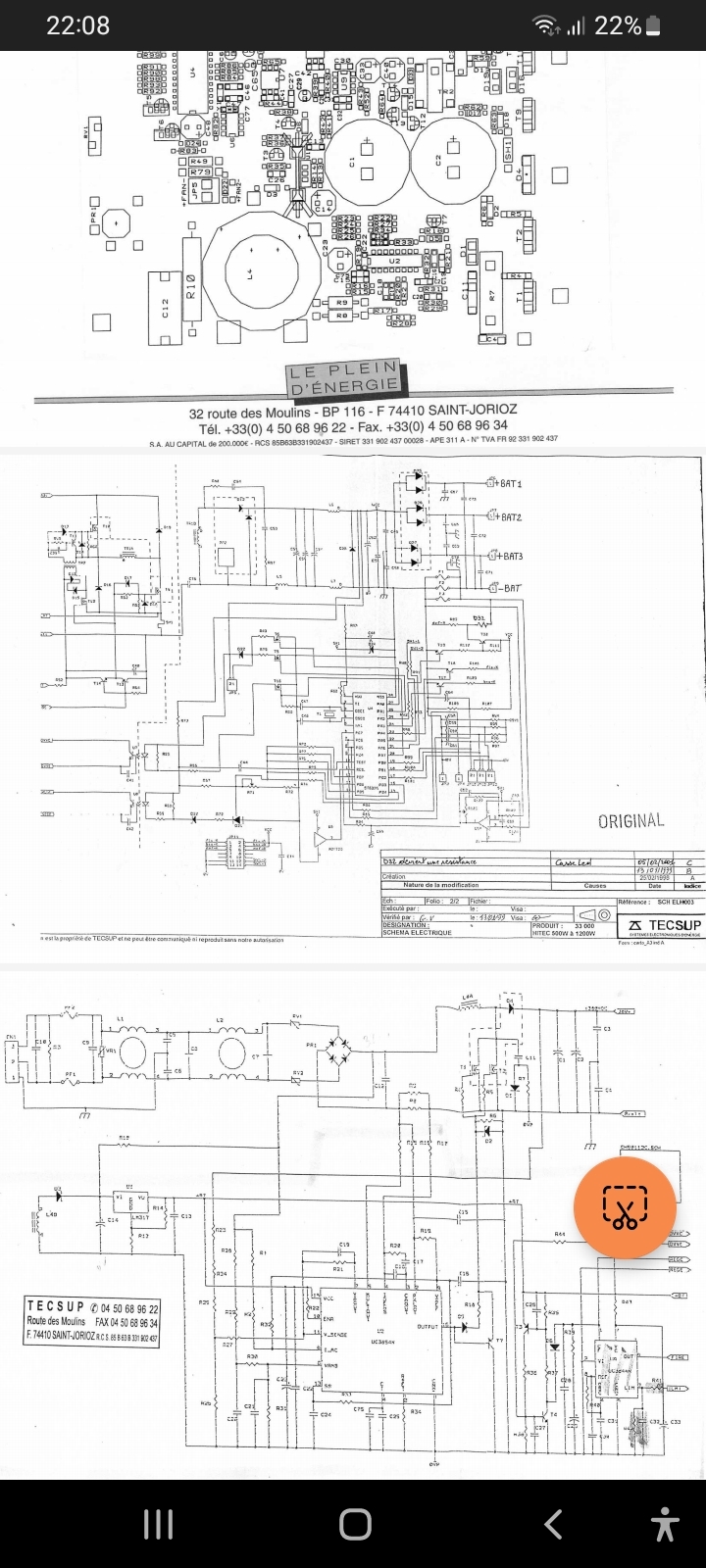

Impossible de joindre le schéma, il est en pdf....
converti en JPG, j'ai un message d'erreur :
500 Internal Server Error If you are the administrator of this website, then please read this web application's log file and/or the web server's log file to find out what went wrong.
Remove file


Spisea:Il est possible de joindre un pdf normalement...·le 18 oct. 2022 09:30
18 oct. 2022
0

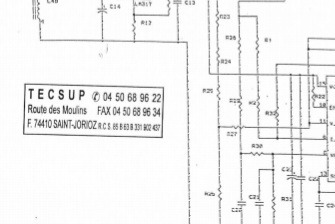

Je fais un nouvel essai



Spisea:OK ça marche. Donc, il faut vérifier le pont et les composants en amont, C10,R3,C9, VR1...L1 et L2 ont peu de chance d'être en cause. Tous ce qui est en amont du pont sert de protection et filtrage, tu peux PRUDEMENT mesurer le 220V/AC "le long du circuit".Olivier·le 18 oct. 2022 10:33
Elect:La panne peut très bien être après le redressement donc dans la partie 310V, le C12 en court jus... par exemple. ·le 18 oct. 2022 11:32
Spisea:oui effectivement. L'idée est de commencé par les parties les plus exposées aux surtensions. ·le 18 oct. 2022 14:12
18 oct. 202218 oct. 2022
0

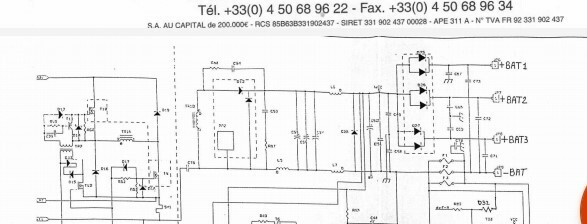

Bon, c'est bien comme j'imaginais : VR1 est en // sur la ligne 220 V (c'est une protection contre les surtensions sur le 220).
Donc si tu le remplaces par un pont il est normal que ton tableau disjoncte. Il ne faut rien mettre (pour le moment).
Je n'ai pas trouvé VR2.

EDIT : pardon c'est RV1 et RV2 ! Donc dans ce cas OK pour les ponts.
Sur ce genre de chargeurs ce sont souvent les gros condensateurs chimiques qui claquent, mais en général ça laisse des traces.

RE-EDIT : vérifie quand même VR1, ou enlève-le.


pascal_d:Attention de ne pas confondre RV1 et VR1 !!!VR1 est bien en // Sur une des photos c'est RV1 qui est shunté !! lui est en série·le 20 oct. 2022 20:16
19 oct. 2022
0

OK, je suis Hospitalisé pour 1 ou2 jours...
Merci pour l'aide
je reviens après


bojolais:comment controler les condensateurs·le 19 oct. 2022 07:56
19 oct. 2022
0

Bonjour,
Un peu Hors sujet c'est quoi comme modèle de Tecsup a vu de nez cela ressemble furieusement au mien ?! un 12A couleur blanc !
3 sorties
as tu d'autre doc de ce matériel l'ancien propriétaire ne m'ayant rien laissé sur le sujet ? genre notice d'installation ...

En te remerciant


19 oct. 2022
0

bonjour
Le modèle H1240.
je n'ai pas de doc d'utilisation,uniquement électronique.
Mais le fabricant existe toujours et sympa .
Monte de 4 post, tu as un lien d'un schéma électronique de cet appareil, en bas du schéma, il y a un n° de tel...demande le sav...tu devrais l'obtenir
clt


19 oct. 2022
0

pour a-guy, j'ai fais un copié pour le n°


19 oct. 2022
0

pour a-guy, j'ai fais un copié pour le n°


19 oct. 2022
0

pour a-guy, j'ai fais un copié pour le n°


20 oct. 2022
0

Merci j'avais déjà appeler mais la personne m'avait répondu qu'il n'avait plus de doc sur ce vieux matos ! je pensais que tu avais conservé la doc perso qu'il donnait à l’époque ! mais ça ressemble furieusement au miens j'ai pas de ref h1240 inscrite sur le coffre sniff !


20 oct. 2022
0

bonjour ,
c'est une varistance . c'est comme une diode Zener bi-directionelle qui écrete les surtensions mais qui le fait tres tres rapidement ( < µs ) protégeant par la même occasion le reste de l’électronique en aval. Malheureusement les constructeurs ne mettent pas toujours un fusible conventionnel en amont ( ce qui rendrait le dépannage facile ! he oui obsolescence programmée !!) .la semaine dernière j'ai dépanné mon chargeur de quai et un jacusi de mon fils pour la même raison .la plupart des varistances montées sur le réseau 220 ~ protègent (éclatent !) à 275 v .
je te donne la reference et le lien pour l'approvisionner . nettoie le circuit autour pour éliminer les traces de carbone et si possible mets un petit fusible en amont ( taille 5 x20 en verre ) avec un calibre pas trop surdimensionné pour qui puisse servir de protection ....
le lien :fr.farnell.com[...]1004390 .
Si tu veux un peu d'aide ou détail n’hésite pas ( je suis électronicien )
bon quart a tous
bruno


bruno&francoise:desolé je me suis trop précipité pour répondre . je n'ai pas lu tout le fil !! sur le mien c'est la varistance parallèle qui a explosé . toi ,apparemment ce sont les fusible ( normalement ultra rapide ) qui ont sauté ...ceux là sont en serie ... il ne faut pas confondre les 2 types ...a+bruno·le 20 oct. 2022 21:25
20 oct. 2022
0

Bruno,
Non, j'ai 2 fusibles de 16amp, qui n'ont pas sautes.
Ce sont les 2 varistances en séries qui ont éclatées, j'ai contrôle le pont de diodes entre les bornes du continu "000", HS.
je vais changer le pont et faire le test.
il ne m'est pas possible d'échanger les 2 condos, qui manifestement sont probablement hs le dessus est bombe, mais impossible de les dessouder, car il sont soudés dessus et dessous, circuit imprimé dessus et dessous, pour desinstaller difficile et impossible de mettre les nouveaux.
je me contente du pont de diodes et c'est terminé. pieces difficiles à trouver.


matelot@19001:Si, on peut dessouder les condos avec une pompe à dessouder. Si tu es novice pour ce genre d'opération alors trouve plutôt quelqu'un pour le faire.·le 20 oct. 2022 23:31
20 oct. 2022
1

Si vous ne changez pas les condos le résultat ne sera pas à la hauteur de vos espoirs.


21 oct. 2022
0

oui, mais, malgré la pompe et tresse a dessouder, un fer de 100watts, la soudure de droite sans problème celle de gauche, impossible à dessouder.


21 oct. 2022
0

oui, mais, malgré la pompe et tresse a dessouder, un fer de 100watts, la soudure de droite sans problème celle de gauche à côté des 5 petits trous impossible à dessouder, la soudure ne fond pas.


21 oct. 2022
1

Bonjour,
Si tu as l'occasion de passer à Marseille, j'ai ce qu'il faut pour dessouder et t'aider à faire un diagnostic.
Fais moi un message avant au cas où je n'ai pas le temps de regarder le site.


21 oct. 2022
0

merci, je n'ai pas l'occasion d'aller à Marseille mais je vais devoir m'y résoudre


21 oct. 2022
0

merci, je n'ai pas l'occasion d'aller à Marseille mais je vais devoir m'y résoudre


21 oct. 2022
0

merci, je n'ai pas l'occasion d'aller à Marseille mais je vais devoir m'y résoudre


21 oct. 2022
0

merci, je n'ai pas l'occasion d'aller à Marseille mais je vais devoir m'y résoudre


21 oct. 202221 oct. 2022
0

En position VR1 c'est en effet un "varistor" parallèle que tous le monde connaît et qui semble être confondu étonnamment avec les composants en position RV1 RV2 qui eux sont des "thermistors" série dont le fonctionnement/fonction est différent et dont Spisea nous donne la référence dès le début sous "SCK 2R515 NTC de 2,5ohm/15A" NTC pour coefficient température négative et qui semble avoir encaissés le choc. A noter que ces thermistors sont sensibles aux variations d'un réseau instable ou lorsque l'on éteint/allume/éteint successivement l'appareil...Je relève aussi le commentaire de Malwine concernant le/les condos, reste à trouver lequel..


21 oct. 2022
0

Les condos sont les éléments qui vieillissent, sur un chargeur de 20 ans cela n'a rien d'étonnant. Attention au grade de température de ceux que tu vas acheter, prendre au moins des 85°C ou mieux des 105°C. Les bons sont assez chers !


21 oct. 2022
0

OK merci...

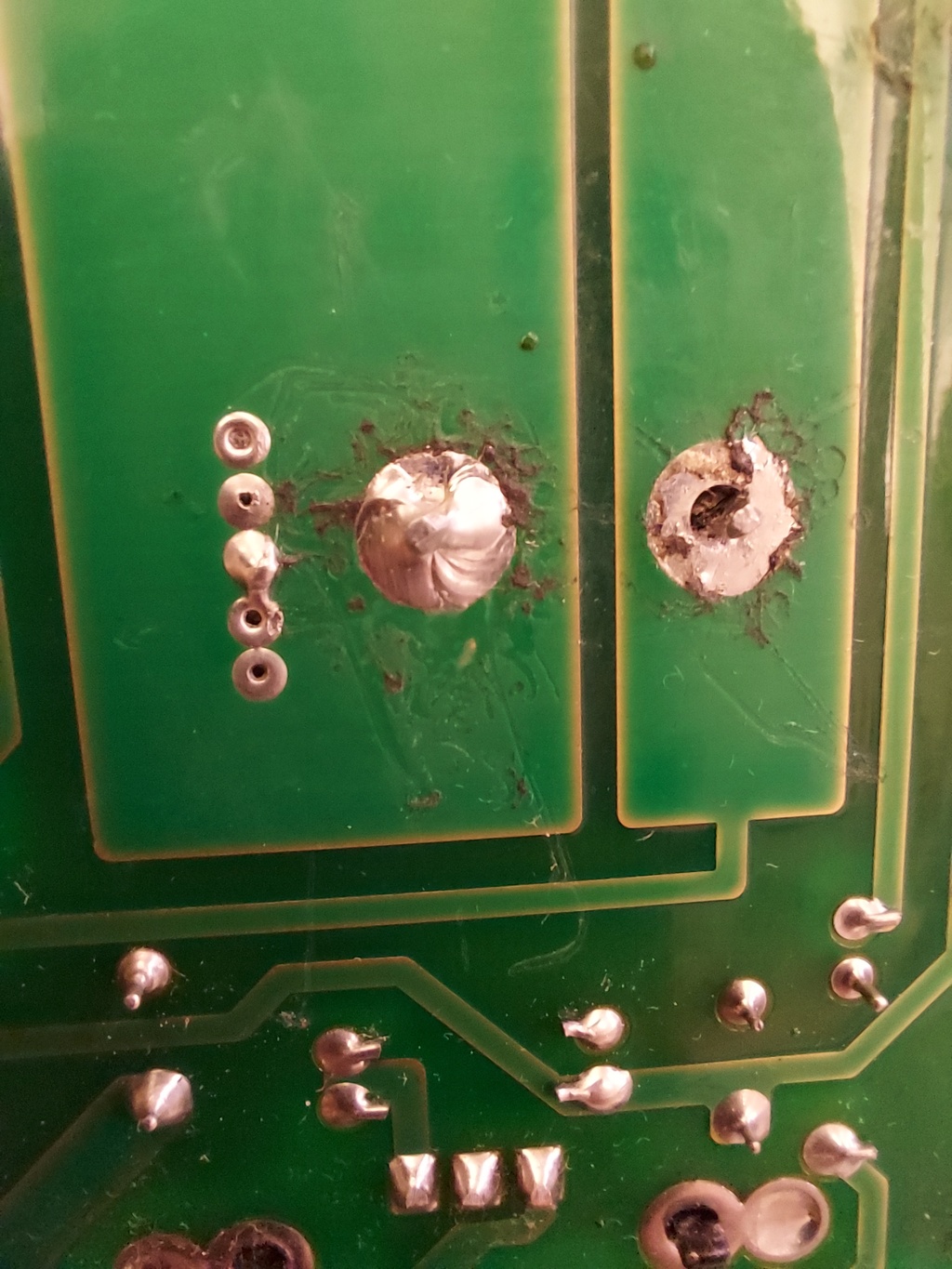

Problème, impossible à dessouder, soudure recto verso, pas évident.


21 oct. 2022
1

tu peux essayer ( avec précaution tout de même !) un décapeur thermique et une petite buse tubulaire pour bien diriger le flux d'air chaud . c'est comme ça que je dessoude des processeurs graphiques ou autre composant directement soudé sur le CI ( sans les pattes ) et ç'est comme ça qu'on faisait au boulot ( avec un générateur d'air chaud professionnel )
mais avec un 100 w tu devrais y arriver surtout en faisant un bon contact thermique en rajoutant de la soudure tout autour ; j'habite prés de cavaillon si c'est plus prés pour toi je peux t'aider .

note : sur mon chargeur de quai c’était un court-cicuit sous les condos entre une piste et une patte du condo . cela avait fini par faire un petit arc ( il y a quand même du 220 redressé, filtré soit 220 x 1,414 =~320 v moins les pertes !!)
note 2 : avec la tresse a dessouder ou une pompe :tres tres difficile si grosse surface de CI ; voire impossible . il vaut mieux "faire vinaigre " en glissant un petit tournevis entre le Circuit imprimé et le corps de condo pour mettre une patte du condo sous tension . chauffer la patte on entend un petit clic quand la soudure a fondu et libéré la patte . faire la même chose sur l'autre patte et ainsi de suite de 1/10 mm en 1/10 eme sortir les 2 pattes du condo et ensuite on pourra nettoyer les trous avec de la tresse ( c'est comme ça que je fait ....depuis 50 ans de metier !


22 oct. 2022
0

Merci Bruno,
J'attends le pont de diode, testé, si aucun résultat, on regardera les condos.


22 oct. 2022
0

Merci Bruno,
J'attends le pont de diode, testé, si aucun résultat, on regardera les condos.


12 juin 202312 juin 2023
0

Bjr toujours à propos de ce Tecsup Tecpro

ma tension même batterie à 100 % est toujours de 14,1 v ! pensez vous qu'il ne passe jamais en floating haut ?

mais batterie ne chauffent pas !

y à t'il un recalibrage à refaire ?

ou peut être qu'a l’époque il ne s'em... pas avec ça ?

merci
