Chargement batterie

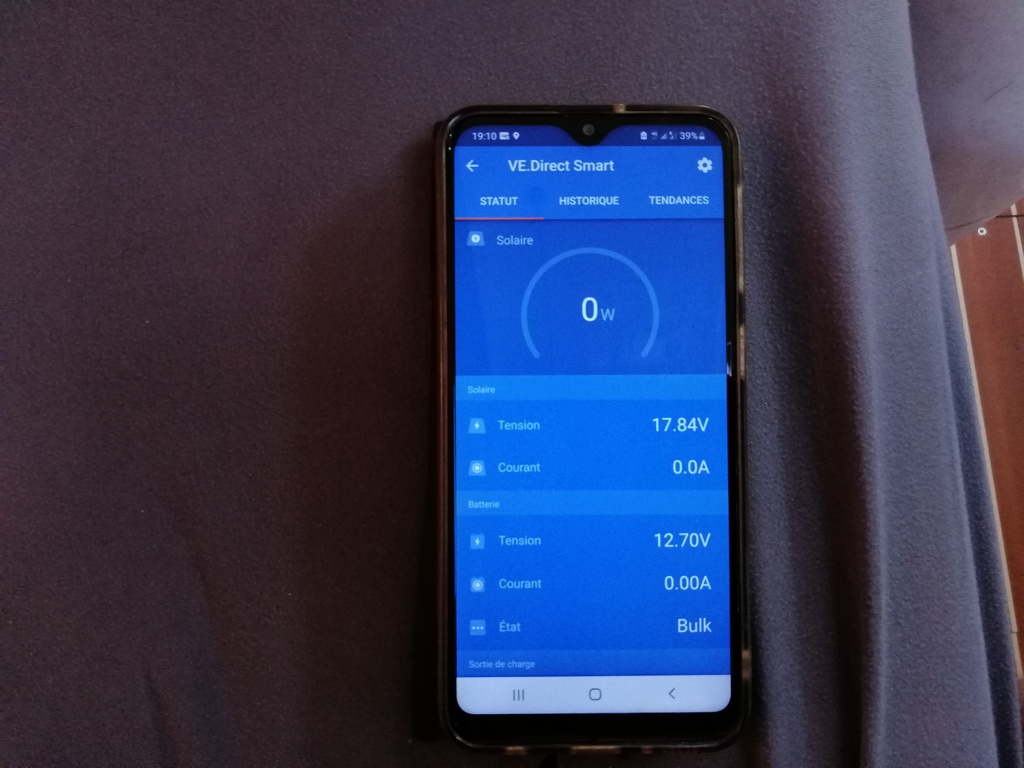

Bonjour. Qui pourrait m'expliquer la lecture de ces données ? Je ne suis vraiment pas très bon, je ne comprends pas pourquoi ça ne me sort pas des ampères... Mon panneau solaire est pourtant branché. Je vous remercie par avance

L'équipage
08 juil. 2022
09 juil. 2022
0

Bien qu'il y a la condition (5V entre le panneau et la batterie) pour que le régulateur démarre, attend un peu que la batterie descende en tension, en principe cela devrait fonctionner, sinon il y a aussi le paramètre de fin de charge "Tail courant" (amps de queue) qui peut influencer...attendons.


09 juil. 2022
0

Une batterie au Pb en fin IMMEDIATE de charge est vers 13,8V parce que pour charger il faut que le chargeur fasse circuler, courir, des électrons (il y a alors un débit d'électrons lié au temps) définition du courant électrique (Intensité en Ampère) avec une tension (exprimée en Volt) minimum d'environ 1V au dessus de la tension maximum de fin de charge. Et la batterie est aussi une capacité électrochimique. MAIS 1/4 d'heure plus tard, charge débranchée batterie complètement chargée la tension aux bornes est alors revenue à 12,7V environ et va ensuite descendre très lentement ou plus rapidement dès qu'on consomme. Le comparateur du chargeur reprendra la charge selon un seuil fixé au dessous de la tension maximum admise
La décharge d'une batterie au Pb ne doit pas dépassé 50% autour de 11,7V 11,5V.
Votre appareil indique 12,7V batterie donc elle est complètement chargée et donc le chargeur ne doit plus charger pour ne pas surcharger la batterie ce qui n'a que des inconvénients et peut être dangereux. Le générateur solaire lui continu de maintenir sa tension potentiel 17,84V, fonction de l'éclairement (Le Voltage est un état statique à un instant donné) mais les électrons ne circulent plus et il y a donc 0 Ampère.


09 juil. 2022
0

Merci pour ces détails, j y vois un peu plus clair...


09 juil. 2022
1

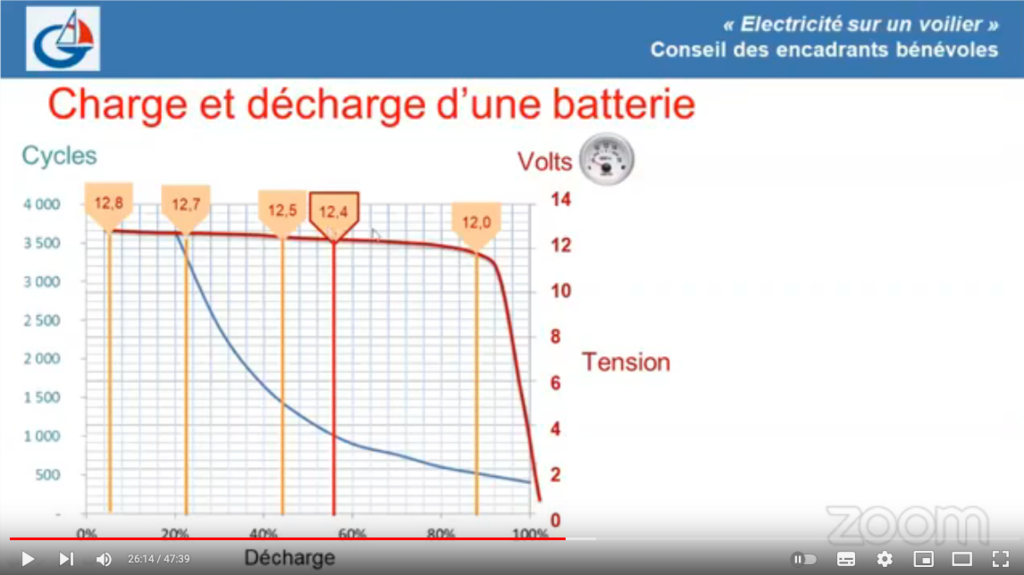

J'ai vu sur un document des Glénans qui me semblait sérieux qu'il ne faut pas descendre en dessous de 12,4 V pour ne pas abimer les batteries
Ci-joint les références, qu'en pensez-vous ?

la vidéo :


Vitruve:Je ne comprend pas cette histoire de limite d'âge ????·le 09 juil. 2022 22:16
10 juil. 2022
0

Bonjour,
Pour confirmer les propos d'Outremer, tu as également l'indication Bulk sur ton ecran:

(copié/collé du site myshopsolaire)

La LED « Bulk » du régulateur signifie que la charge est à son maximum de courant envoyée pour la batterie et est constant. La tension de la batterie va petit à petit augmenter pour atteindre l'étape suivante généralement que la batterie est déchargée à plus de 80% pour une batterie Plomb, GEL ou AGM et plus de 90% pour une batterie Lithum. Si vous avez une batterie au Plomb (GEL ou AGM), sachez que ses batteries acceptent mal les décharges profondes. Pour ne pas impacter significativement leur durée de vie, elles ne doivent pas être déchargé à plus de 30%.

Il est possible d'obtenir le mode Bulk obtenu avec une faible décharge lors de la phase "Float", la tension chute et atteint ce que l'on appelle la tension de re-Bulk, cela signifie que le régulateur de charge redémarre une recharge pour compenser la consommation. A ce stade la batterie peut très bien être dans un état entre 80% et 99% de charge peut importe sa technologie.
Exemple de la tension de re-Bulk : Si le décalage re-bulk est fixé sur 0,1 V, et la tension Float sur 13,8 V, le cycle de recharge redémarrera dès que la
tension de la batterie chutera en dessous de 13,7 V (13,8 moins 0,1) pendant une minute.

La LED « ABSORPTION » du régulateur signifie que la batterie est en fin de charge et donc presque à 100%. A cette étape, la tension de charge est fixe et le courant diminue petit à petit. Dès que ce dernier chute en dessous de 2A, appelé courant de queue), le régulateur de charge solaire passe à l'étape suivante.

La durée d'absorption dépend de la profondeur de décharge effectuée sur la ou les batteries. Si ces dernières ont subies des décharges profondes la durée de l'étape sera longue pour s'assurer que les batteries soient bien chargées.
A l'inverse, si uniquement des décharges partielles ont été achevées la charge d'absorption sera faible pour éviter de surcharger les batteries.

La LED « FLOAT » du régulateur signifie que la batterie est chargée à 100%. Ainsi le régulateur de charge MPPT stoppe la production du panneau, il est donc normal d'apercevoir la valeur de 0W sur l'application Victron Connect. Le régulateur de charge assure le maintien de charge de votre parc batterie.


10 juil. 2022
0

Bonjour,
Pour confirmer les propos d'Outremer, tu as également l'indication Bulk sur ton ecran:

(copié/collé du site myshopsolaire)

La LED « Bulk » du régulateur signifie que la charge est à son maximum de courant envoyée pour la batterie et est constant. La tension de la batterie va petit à petit augmenter pour atteindre l'étape suivante généralement que la batterie est déchargée à plus de 80% pour une batterie Plomb, GEL ou AGM et plus de 90% pour une batterie Lithum. Si vous avez une batterie au Plomb (GEL ou AGM), sachez que ses batteries acceptent mal les décharges profondes. Pour ne pas impacter significativement leur durée de vie, elles ne doivent pas être déchargé à plus de 30%.

Il est possible d'obtenir le mode Bulk obtenu avec une faible décharge lors de la phase "Float", la tension chute et atteint ce que l'on appelle la tension de re-Bulk, cela signifie que le régulateur de charge redémarre une recharge pour compenser la consommation. A ce stade la batterie peut très bien être dans un état entre 80% et 99% de charge peut importe sa technologie.
Exemple de la tension de re-Bulk : Si le décalage re-bulk est fixé sur 0,1 V, et la tension Float sur 13,8 V, le cycle de recharge redémarrera dès que la
tension de la batterie chutera en dessous de 13,7 V (13,8 moins 0,1) pendant une minute.

La LED « ABSORPTION » du régulateur signifie que la batterie est en fin de charge et donc presque à 100%. A cette étape, la tension de charge est fixe et le courant diminue petit à petit. Dès que ce dernier chute en dessous de 2A, appelé courant de queue), le régulateur de charge solaire passe à l'étape suivante.

La durée d'absorption dépend de la profondeur de décharge effectuée sur la ou les batteries. Si ces dernières ont subies des décharges profondes la durée de l'étape sera longue pour s'assurer que les batteries soient bien chargées.
A l'inverse, si uniquement des décharges partielles ont été achevées la charge d'absorption sera faible pour éviter de surcharger les batteries.

La LED « FLOAT » du régulateur signifie que la batterie est chargée à 100%. Ainsi le régulateur de charge MPPT stoppe la production du panneau, il est donc normal d'apercevoir la valeur de 0W sur l'application Victron Connect. Le régulateur de charge assure le maintien de charge de votre parc batterie.
