changer le réa d'un avale-tout (chariot de génois)

Salut à tous,
Oui, je sais, je n'aurais pas du attendre tant! Mais, cette fois-ci, il faut que j'y passe et que je change cette saloperie qui se bloque sans arrêt sur son anomalie....

J'envisage trois solutions, sachant que j'ai de la patience et peu d'argent:

1/ à l'aide d'une lime, étendre l'anomalie à l'ensemble du réa.

2/ démonter le réa, en faire tourner un autre

3/ Changer l'ensemble ( mais, non, ça je ne veux pas, en fait!c'est BEAUCOUP trop cher :mdr: )

Pour le point N°2, comment je peux démonter le truc? Est ce démontable, du reste?..et remontable ! Parce que, si oui, je sais ou en faire tourner un autre ( en "je sais pas quoi", en revanche...Un bois très dur pourrait-il faire l'affaire?).

Par avance, merci de vos précieux conseils !

Thierry, sur Troll

L'équipage
14 nov. 2011
14 nov. 2011
0

Je suppose qu'il est usé de la sorte après être resté bloqué. Donc d'abord le débloquer. De quelle matière est-il fait? Peut-être pourrais-tu envisager de recharger à l'époxy. Si c'est un alliage, tu trouveras dans les magasins de bricolage de la soudure à froid, c'est une résine époxy que l'on charge avec de la poudre d'alu, ou de laiton, ou d'acier avec son durcisseur. C'est solide, mais je ne sais pas dans ce cas spécifique.

14 nov. 2011
0

J'ai eu ce genre de probléme
L'axe est rivé de chaque coté ,pour demonter il faut percer un peut l'axe ,le chasser , remplacer le réa , "reriver"le bout de l'axe.TU as un tourneur a Kilada a coté du chantier ( ils sont resonable sur les prix)
Salut

14 nov. 2011
0

merci de ta réponse.

Je ne suis pas du tout à Kilada, mais à Chalkoutsi. ET Zacharias, le patron du chantier à coté est ébéniste de métier. Il a toutes les machines possibles, dont un tour!

14 nov. 2011
0

Bonjour grietick. Le réa, il à bien fallu le rentrer dedans donc, il doit pouvoir en ressortir. Partant de ce constat, la solution est d'en tourner un autre dans le matériau que l'on a sous la main (plastique de préférence)et si pas d'axe visible, percer et en refaire un (boulon à fût lisse).

14 nov. 2011
0

@ecumeur, ce type de réa est en plastique donc, la solution de l'époxy/alu ne peut pas tenir.

@ grietick, donner quelques coups de lime sur les flasques au niveau supposé de l'axe, il est fort probable que ce soit des opercules cannelés rentrés en force qui cachent l'axe véritable à changer de toute façon.

14 nov. 201116 juin 2020
0

merci les copains!

Et non, le réa n'est pas bloqué! Simplement, il devait être déformé depuis très longtemps....Et puis, dans la saison, j'ai constaté cette usure.

Le réa est en plastique, effectivement.

nossi, "quelques coups de lime au niveau des flasques", c'est à l'extéieur n'est ce pas? ( je sens que je vais avoir l'air d'un con avec cette question ! mais j'ai très peur de tout bousiller!)

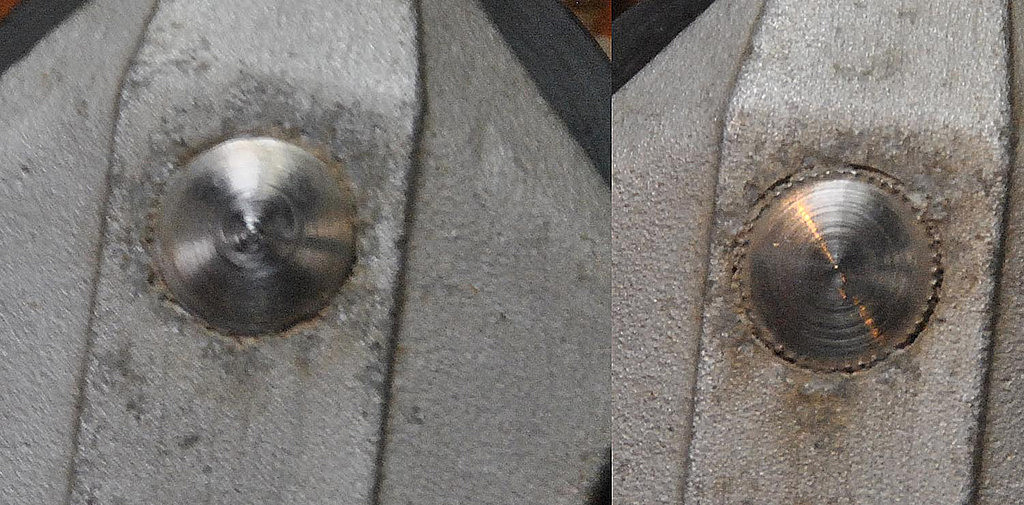

Les photos de l'axe à l'extérieur:

14 nov. 2011
0

C'est un axe cannelé. Il ne faut pas percer. Pour l'extraire, il faut le sortir avec un chasse goupille et un marteau.

14 nov. 2011
0

Ok et merci. je n'ai pas de chasse goupille, mais je vais me démerder.
je peux faire ça dans les deux sens où est ce légèrement conique?

14 nov. 201114 nov. 2011
0

Bon, je viens d'essayer avec une masse et une grosse vis à tête hexagonale.

J'ai l'impression que ça a bougé de quelques dixièmes de mm, mais j'ai peur d'abimer le corps de la pièce à taper comme ça, même si le tout est posé sur une cale en bois avec un trou!

ça va lâcher d'un coup ou très progressivement? Je mets du dégrippant?

14 nov. 2011
0

Bah, en fait, ça bouge pô du tout du tout! :non: :-D

14 nov. 2011
0

à priori je dirai qu'il faut taper l'axe côté cannelure, l'autre côté le diamètre doit être + gros et ne passe pas ds le trou cannelé
tremper ds le gazole doit améliorer la chose effectivement
on trouve les réas goïot par chez nous, mais apparemment tu es en Grèce et là bas !!! faudrait te les faire envoyer
en faire tourner oui, mais il faut de la qualité (céloron, delrin; ça doit tenir au soleil), ça force sur ces réas et c'est pour ça qu'ils ne tournent jamais, sauf à les tourner à la main...
à+
JL.C

14 nov. 2011
0

Jean-Luis, t'es sûr que ce n'est pas l'inverse pour frapper ?
Au montage, on introduit le côté lisse de l'axe d'abord et on bloque en forçant avec les cannelures de l'axe

14 nov. 201114 nov. 2011
0

Bonjour,
Ton ébéniste n'a pas une presse qui permette de sortir l'axe sans tout exploser ?

14 nov. 201114 nov. 2011
0

Comme c'est inox et alu, il y a des problèmes d'electrolyse. Dégrippant ou laisser tremper dans du gasoil, ça doit venir.
Sinon, chauffer un peu pour dilater l'alliage d'alu. Le réa risque de ne pas aimer, mais de toute façon, il est foutu.
Pour trouver une presse, il vaut mieux aller voir un mécano

14 nov. 2011
0

J'ai de quoi chauffer. Je chauffe autour de l'axe inox, juste l'alu, c'est bien ça?

14 nov. 2011
0

Oui et si ça ne vient pas la 1ère fois, refroidir l'ensemble et recommencer à chauffer( pas faire fondre :tesur:)

14 nov. 2011
0

Tu nous le présenteras ta havraise ?
OK OK

:acheval: :acheval:

14 nov. 2011
0

Oui, c'est comme çà qu'il faut faire et utiliser aussi l'étau à la façon stp2 avec en plus un essai sur l'autre face parce que çà peut aussi être conique du moins, sur ma havraise, c'était ainsi.

14 nov. 2011
0

un coup de presse , c'est le mieux ,sinon , dans un étau (balaize , l'étau ) un écrou diametre supérieur coté cannelé et un truc cylindrique diametre inférieur de l'autre coté ; tu serre comme une vache avec des coup de marteau sur l'axe de la vis de l'étau ( pas un marteau de bijoutier )
ça doit venir , j'ai fais la manip sur le meme (25 ans d'age ) : l'a pas résisté !!!

;-)

14 nov. 2011
0

Vous parlez d'un chariot Goïot? Les miens aussi sont usés. Personne n'a d'éclaté? Je me sius toujours..dégonflé. Va falloir d'abord déboulonner le butoir de fin de rail. Mais entre héoliens doués ça devrait le faire, ma doué beniguet!

14 nov. 2011
0

La téte de l'axe est rivée il faut donc percer le bout de l'axe pour ensuite le chassé.Ou alors tu me l'envois je te le repare

14 nov. 201116 juin 2020
0

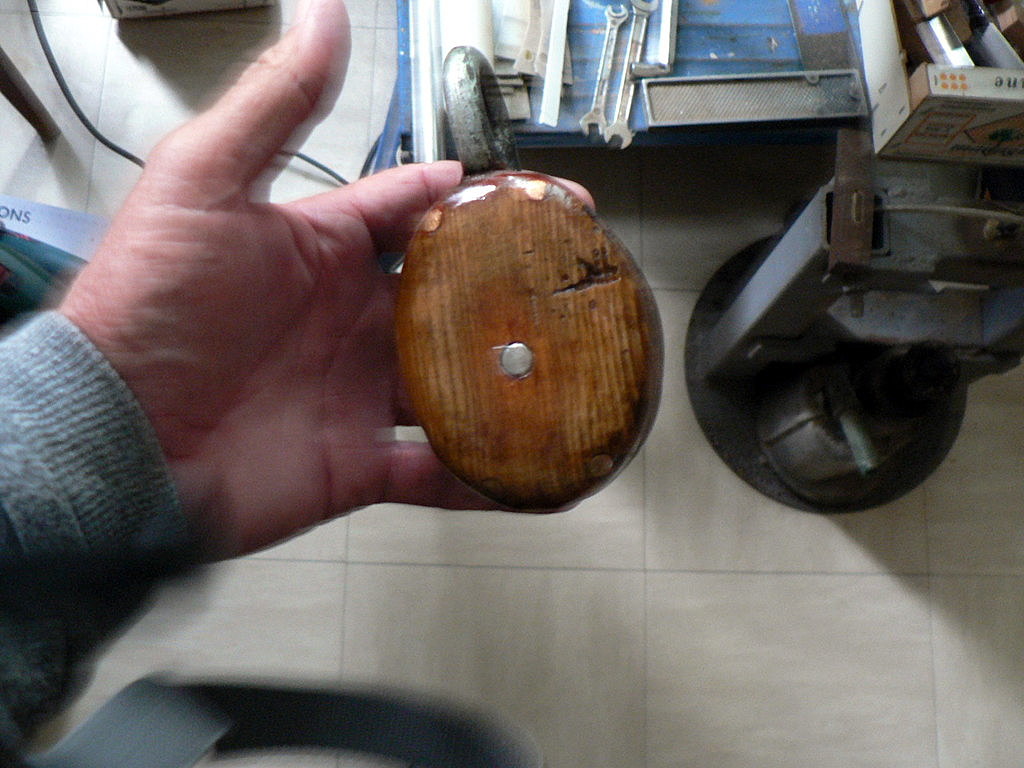

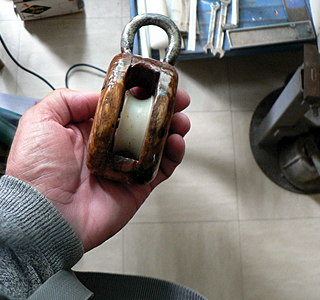

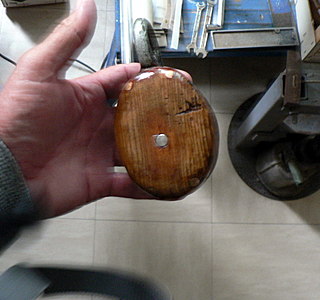

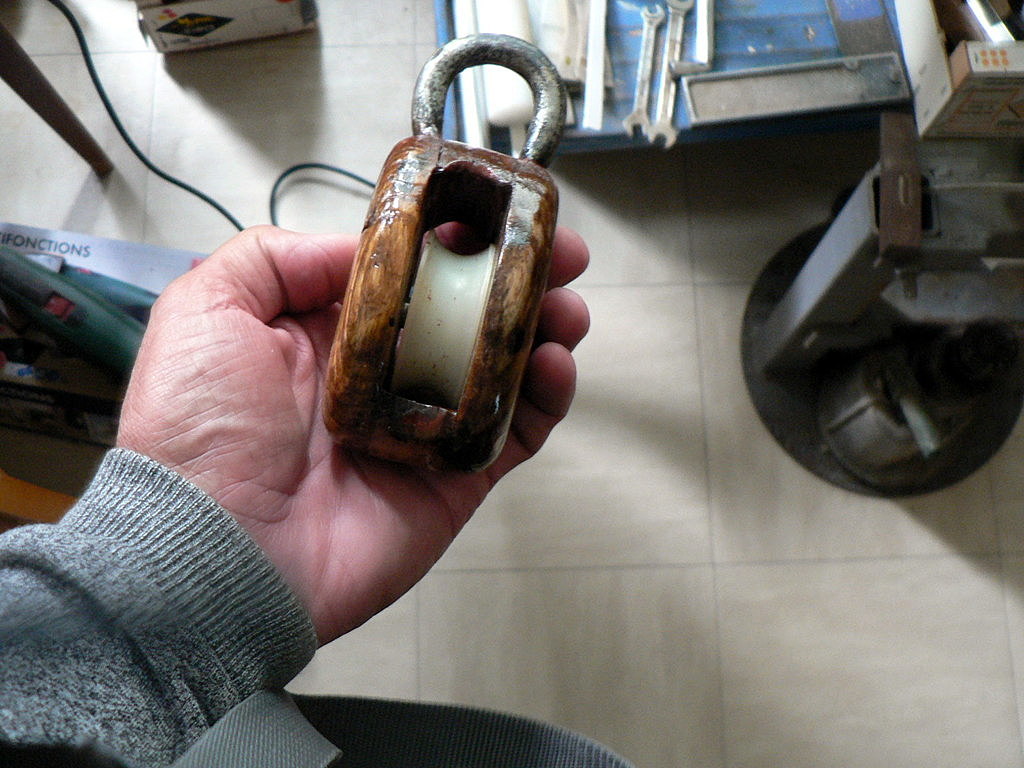

Bonsoir. margot, poulie, pas pouliche :-D
Tiens, pour te faire plaisir et puis, suis seul.

14 nov. 2011
0

Dommage ! :oups:

14 nov. 201116 juin 2020
0

perso, j'ai trouvé des réa goïot sur leur catalogue, grâce aux chantier Allemand au Grau d'Agde. Les côtes sont : largeur et diamètre extérieur. Prix environ 5 euros pièce.
mais il faut bien sortir l'axe. Attention que ça peut casser (alu) donc on cale et comble le jeu entre le réa et le support avant de taper.

15 avr. 2019
0

Je déterre ce fil comme je viens de refaire cette opération (je l'avais déjà fait il y a 4-5 ans sur un de mes chariots) et je me suis posé la même question que la première fois : de quel côté frapper?

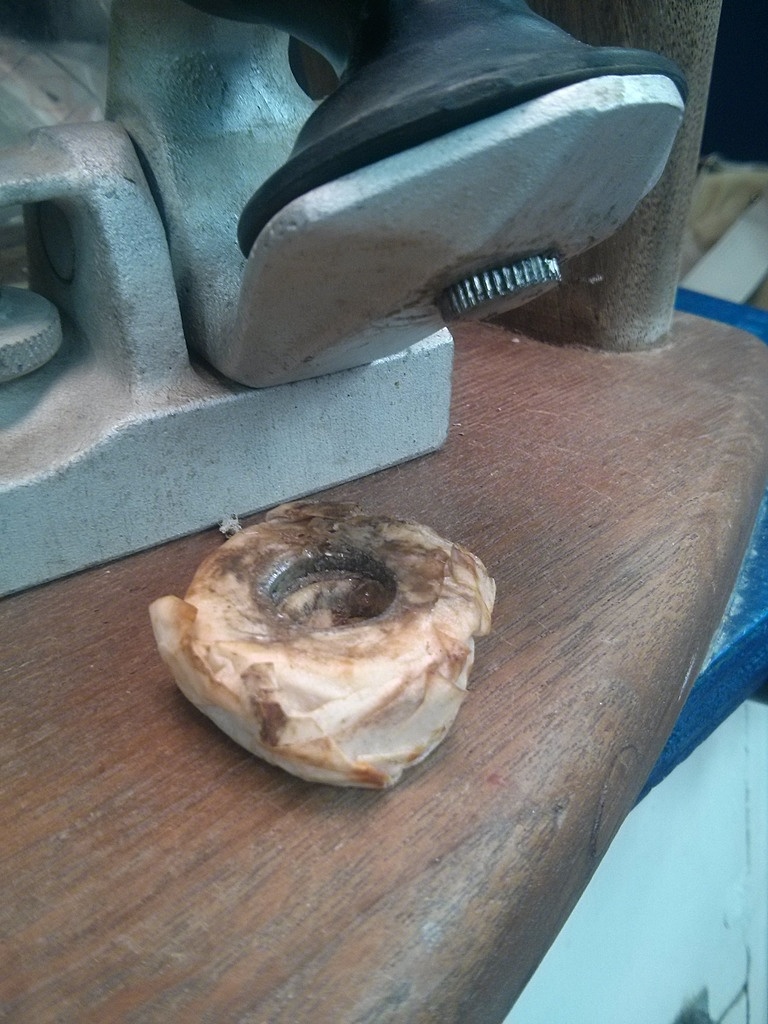

Du coup, j'en ai profité pour faire une photo, ça pourra toujours aider un/une courageux(se). Je me sers de quelques rondelles scotchées ensemble pour permettre à l'axe de sortir et je frappe avec un chasse goupille. Ca ne sort pas d'un coup, loin de là. C'est long et fastidieux mais au moins je ne les ai pas cassé. Le premier que j'avais fait, je l'avais mis au congélateur puis chauffé au décapeur thermique. Pour celui ci, pas besoin. Et l'info utile : frapper du côté opposé aux cannelures.

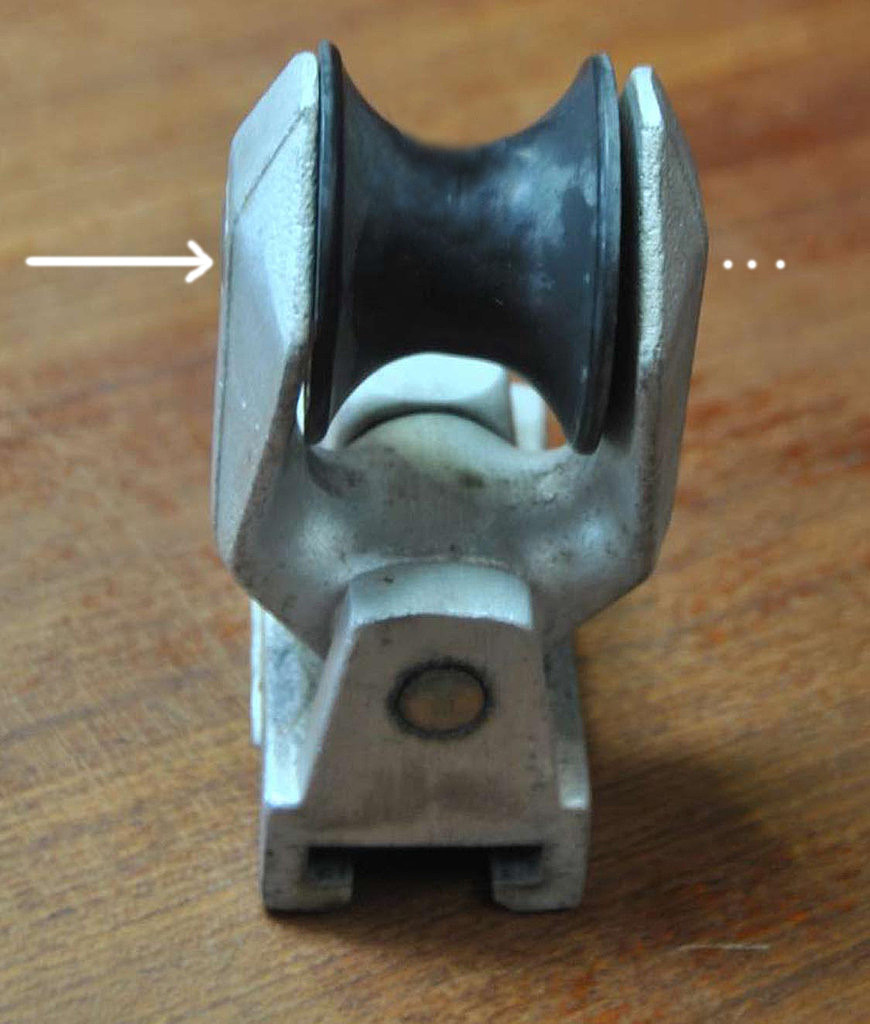

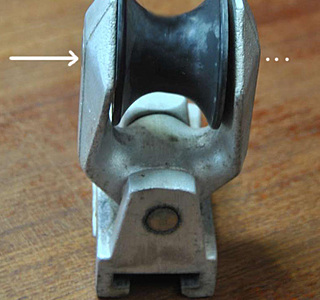

Je joins une photo pour illustrer le sens de sortie de l'axe.

15 avr. 2019
0

effectivement ,ce sont les cannelures qui bloquent l'axe et pas que sur les chariots ,par contre attention de ne pas tulliper l'axe autrement c'est cuit
perso je mettais une douille en dessous pour avoir la place de chasser
alain.

16 avr. 2019
0

@ Glouh Glouh:
Une photo, quelle photo ?
;-)

16 avr. 2019
0

j'ai personnellement réparé mes poulies à plat pont sur mon Jeanneau SO.
Elles paraissent indémontables.
J'ai donc choisi la solution la plus simple, à mes yeux. J'ai rempli les gorges usées avec du mastic epoxy watertite, puis j'ai passé une queue de rat pour égaliser le tout.

Tout fonctionne très bien pour le moment. Je ne sais pas combien de temps ce sera efficace, mais, au besoin, je ferai un petit rattrapage.

10 minutes de travail.

16 avr. 2019
1

tout le monde n'a pas une queue de rat ....
alain :lavache:

17 avr. 2019
0

Oui, mais un ajusteur (diplomé) sait bien limer. :acheval:

17 avr. 2019
0

Je suis intéressé par la photo de Glouh Glouh

05 mai 201916 juin 2020
0

Bonjour,

Désolé pour le délai, je n'arrivais pas à télécharger la photo. J'espère que cette fois ci sera la bonne.

Bonne soirée
