changement coupleur séparateur par cyrix (pb connectique)

Merci, Jean Philippe.
Une petite question complémentaire : Sur le schéma livré avec le Cyrix, le chargeur de quai n'est connecté qu'à la batterie de service (je crois comprendre pourquoi : la batterie moteur n'étant utilisée qu'au démarrage, elle se rechargera rapidement, d'autant que le Cyrix lui donnera la priorité à la charge). Mon chargeur de quai 7A. (vieux chargeur d'une bonne quinzaine d'années) possède 2 sorties (bat. moteur + bat. de service). Et si je connectais les deux sorties sur la batterie de service (100AH, classique pour chariot élévateur) ? Y trouverai-je un avantage, ou bien cette idée est-elle complètement saugrenue ?

Bonjour
Dans ce type d'installation ( avec cyrix), j'ai cru comprendre, au travers d'autres posts antérieurs, que le chargeur de quai peut être branché aussi bien branché sur la batterie de service que celle du quai; puisque le cyrix bascule automatiquement sur la 2ième batterie quand la 1ière est pleine.
Ais -je bien compris ?

Juste une précision : le moins doit être commun

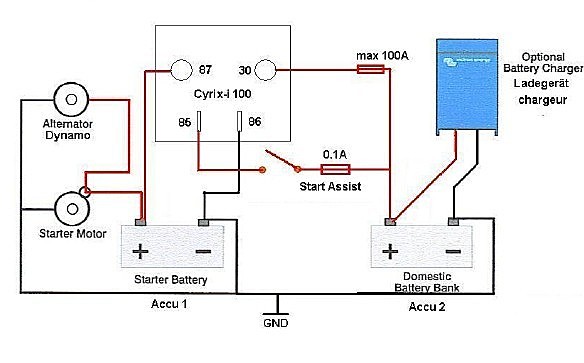

Voilà un autre croquis de schéma de montage.
L'interrupteur "start assist" n'est pas indispensable; je ne l'ai pas installé sur mon bateau.
