Chaine qui s'entasse et bloque sous le guindeau, ma solution

J'ai trouvé une solution simple de conception, de réalisation, et d'utilisation pour un sun odyssée 45
Le principe est de récupérer la chaine qui s'entasse sous le guindeau où il n'y a pas assez de hauteur et de la remonter pour qu'elle vienne se déverser là où il y a de la place.

Pour la réalisation, je n'ai eu besoin que d'une scie sauteuse et d'une perceuse.
J'ai réalisé en bois un double barbotin à l'aide de disques de 3 diamètres différents découpés dans du cp de 12 (pour ma chaine de 12)
Inutile d'essayer de faire des encoches comme sur un vrai barbotin, ça fonctionne sans.
Une tige filetée traverse ce double barbotin pour pouvoir le fixer sur les cotés de la baille à mouillage
J'ai enduit d'un fond de sika qui séchait dans un tube pour protéger, amortir et améliorer l'adhérence

Je positionne ce double barbotin avec un des barbotins qui vient s'appuyer légèrement sur la chaine tendue qui remonte, donc entre le davier et le guindeau, et dans l'autre barbotin je fais passer la chaine qui va habituellement s'entasser.
Le fait d'utiliser sur un barbotin le dessous et sur l'autre le dessus permet l'inversion de mouvement qui permet de remonter la chaine. Il y a très peu d'effort.
Simple, simple, simple.

Petite démo (mais je ne voyais pas bien l'écran de mon tel au soleil)


Je l'ai testé à plusieurs reprises, ça fonctionne impeccable, mais je manque de recul pour juger de son efficacité sur la durée et de sa longévité.

Attention à enlever ce dispositif avant que l'ancre arrive au davier et ne soulève trop la chaine.

L'équipage
17 mai 2021
17 mai 2021
1

Ça a l'air intéressant mais les vidéos sont privées. Je ne parviens pas à les lire.


17 mai 2021
1

Ta vidéo est privée et donc non lisible …
Ton système m'intéresse mais j'aimerais bien le voir


17 mai 2021
2

Peut être avec ces liens ?



17 mai 2021
15

Bonjour,

c' est super ton truc... bravo pour l' ingéniosité!

Gorlann


17 mai 2021
2

C'est juste génial! Supprime vite ces vidéos et dépose un brevet. C'est au top!


17 mai 2021
0

Sinon, il y a la biroute récupérée sur un chantier d'autoroute centrée sous la pénétration de la chaine dans le puits.


Sarkis:La biroute ne marche pas quand la chaine vient directement sur la paroi arrière de la baille. ce système oui. En revanche la biroute permet de répartir la chaine quand celle ci tombe directement dans un endroit profond de la baille à mouillage.·le 17 mai 13:43
pls400:C'est quoi cette biroute?·le 17 mai 14:19
Café noir:Un cône de chantier.·le 17 mai 15:16
gorlann29:Une bigoudenne!·le 17 mai 17:51
17 mai 2021
2

Juste un mot : BRAVO !


17 mai 2021
1

C’est futé : dépose un brevet !


17 mai 2021
1

Bravo, ça va en intéresser plus d'un, moi le premier. Malheureusement je crains que ce ne soit un peu tard pour le brevet


17 mai 2021
0

Merci pour ce partage.
Il faut démonter quand tu veux fermer le capot je pense?


Carquei:Oui et même avant que l'ancre arrive au davier, mais cela dépend de la configuration de chacun·le 18 mai 09:11
17 mai 2021
0

Bravo, Henri BUYS n'aurait pas fait mieux !


17 mai 202117 mai 2021
1

Milles bravos pour cette conception simple et géniale. Je vais faire pareil. Ça mériterait un dépôt de brevet auprès d’un fabricant/distributeur d’accastillage


17 mai 2021
17 mai 2021
6

Merci de tous ces retours

J'ai bien pensé au brevet mais c'est un parcours pas si simple et onéreux
De plus c'est tellement simple à fabriquer que il faudrait le vendre pas cher, et donc sans marge.
Vendre l'idée à un accastilleur serait aussi possible, mais je préfère partager.
Tant mieux si ça en aide plus d'un.

Pour ceux qui veulent en fabriquer un, vérifier que les noyaux des barbotin ne sont pas trop haut pour pouvoir fixer les tiges filetées sur les cotés.
Et faire les noyaux et disques intermédiaires de la même dimension sinon les chaines ne vont pas aller à la même vitesse.


17 mai 2021
0

belle idée bravo !
un sun odyssée 45 au port de Carquei je ne savais pas qu'ils avaient agrandi le port ! un apéro au clapotis à mon prochain passage pour avoir droit à une démo in vivo


17 mai 2021
0

Le brevet est effectivement compliqué, mais il y a beaucoup plus simple pour avoir la propriété intellectuelle reconnue:
L'enveloppe Soleau.

Pour ceux qui ne connaissent pas:
www.inpi.fr[...]-soleau

Carquei, dépêche toi avant qu'un goéland voleur te devance et te spolie.


skollouarn:Allons, allons, on ne parle pas de ce qu'on ne connait pas. L'enveloppe soleau lui permettra simplement de se servir du procédé même si quelqu'un déposait un brevet, ce qui parait improbable compte tenu de la publicité déjà donnée au génial système.·le 17 mai 20:29
bleuoizo:Le post daté sur ce forum pourra, en cas de litige, déterminer sa paternité. Ce qui est l'objet de l'enveloppe soleau.Il faut juste espérer que le forum ne disparaisse pas ;)·le 25 mai 12:24
matelot@19001:Au contraire : le fait d'avoir rendu publique l'invention la rend impossible à breveter par la suite.·le 26 juin 15:09
17 mai 2021
0

Il existe aussi une autre solution qu'on peut laisser à demeure.

je l'ai découvert sur internet et elle fonctionne aussi très bien.
Il s'agit d'une sphère de 50 mm de diamètre en inox ou nylon, fixée par en dessous dans la baille à mouillage, 25 ou 30cm pile poil sous la sortie de chaîne du guindeau. La chaîne remplit la baille à mouillage en tournant un peu autour de la sphère, ce qui fait des tas tout autour de la sphère dans la baille à mouillage en permettant d'éviter le pic qui monte jusqu'au guindeau.


Domde:Cela ne fonctionne pas chez moi. La bonne profondeur du puits étant décalée et la distance trop faible entre la chaine après le barbotin et le point d'arrivée, ça bloque après quelques mètres.·le 17 mai 23:43
17 mai 2021
0

Ca c'est malin et ingénieux. Bravo!


17 mai 2021
0

super ingenieux,simple de mise en oeuvre,efficace....
BRAVO ET RESPECT.


17 mai 2021
0

🤔 🙂 👍 💪 👏 👏 👏 👏 👏

Et 🎩 bas !


17 mai 2021
1

Super idée, merci pour le partage.


17 mai 2021
-1

A Carqueil :Je compte mettre en œuvre ta brillante idée, ça m'évitera de monter sur le pont le guindeau actuellement dans la baille ou comme actuellement d'étaler la chaine à la remontée du mouillage ce qui n'est pas sécure surtout en solo avec du vent. Le rêve, remonter le mouillage avec la télécommande au poste de barre!
Aussi, j'aimerais savoir si tu as constaté des sur/sous tensions qui pourrait occasionner un retard ou une avance de la chaine entre le barbotin du guindeau et la dernière poulie ?
Aussi j'ai pensé utiliser des barbotins d'occasion pour des chaines de 10 que l'on trouve assez facilement en occasion en remplacement des poulies en contreplaqué, mais est ce que cela ne risque pas de créer des blocages ? J'ai aussi pensé utiliser des poulies en ertalon ce qui permettrait une certaine souplesse ? Merci pour ton avis sur la question.


Sarkis:Des roulettes de davier doivent suffire. Ça coute une dizaine d'euro l'un.·le 18 mai 00:32
Carquei:Non, pas de sur ou sous tensionIl faut juste que les barbotin soit exactement de la même dimension pour que les 2 chaines aillent à la même vitesse, mais même si ce n'est pas le cas ce n'est pas très grave, il suffira de surveiller la boucle entre la sortie du guindeau et le 2eme barbotin.J'avais aussi pensé au début acheter des barbotins d'occasion, mais il fallait en trouver 2 identiques, fabriquer un système pour les solidariser et mettre un axe. Du coup autant fabriquer également le reste cad les poulies·le 18 mai 08:53
Sarkis:Je ne comprends pas sur et sous tension. Je parlais d'utiliser des roulettes de davier en lieu et place des poulies que tu as fabriquées. En les solidarisant d'une tige inox du diamètre adéquat.·le 18 mai 13:31
17 mai 2021
0

Merci Carquei,
c'est assez mon cas, baille avec cloison postérieure inclinée, je vais sans doute essayer :)


18 mai 2021
2

@Domde J'avais aussi pensé à acheter des barbotins d'occase, mais il en fallait 2 identiques pour que les chaines aillent à la même vitesse
Mais ce n'est pas très grave si ce n'est pas le cas, il suffit de surveiller la boucle entre le guindeau et le 2eme barbotin.
Et puis il fallait les solidariser et mettre un axe, donc autant faire le reste qui ne sont que quelques disques assemblés (en plus ça n'a pas besoin d'être parfaitement rond)
Peut être que des roulettes de davier suffisent, mais j'ai peur que ça glisse trop.
Pour mon dispositif je n'ai dépensé que le prix de quelques vis de 60, le cp j'avais des chutes en 8mm et 5 mm que j'ai collé et la tige filetée je l'avais aussi ! je ne voulais pas dépenser trop pour le prototype, et en plus il risque de durer . (astucieux mais radin !)


skollouarn:C'est bien connu, il n'y a rien de tel que le provisoire pour durer·le 18 mai 14:11
Domde:@ Carquei, Merci pour tes précisions je vais déjà tester ta version simple avec les disque en contreplaqué ·le 25 mai 11:48
18 juin 2021
2

Après une vingtaine de remontage de chaine avec parfois plus de 50m, je valide complètement le dispositif qui a fait le job sans soucis.
Je pense que le sika n'est pas une option et qu'il contribue à l'adhérence de la chaine sur des barbotins quasi lisses.
Le seul souci: les équipiers trop confiants qui ne surveillent pas le dispositif en relevant la chaine. ça reste quand même plus prudent

Pour le moment le prototype va rester en place jusqu'à problème.
le fait que la tige filetée soit un peu souple permet d'éviter des problèmes si on n'enlève pas le dispositif avant que l'ancre n’atteigne le davier (en exerçant une pression trop forte sur le 1er barbotin.)

S'il y en a qui s'en fabriquent merci de donner les retours
(Il suffit de 9 disques en bois et d'une tige filetée avec quelques vis ou colle, plus les supports à adapter)


roberto:Bonjour Carquei,merci encore pour cette idée.J'ai acheté un rouleau en caoutchout de ceux utilisés dans les remorques, plus une barre en fibre de verre de 15mm, je compte le monter dans les prochaines semaines, on verra bien ce que ça donne, ma baille est assez semblable à celle de la vidéo.Si les deux mouvements opposés de la chaîne se coincent je vais essayer d'adapter un disque séparateur dans le milieu du rouleau.bv r·le 18 juin 19:05
18 juin 2021
0

Manifestement c’est génial mais le premier renvoi donne l’impression que la chaîne génère des efforts vers le haut .Si ça tire dur?


18 juin 2021
0

Effectivement, le concept est malin...mais il me semble dangereux de relever le mouillage sans personne a l'avant pour surveiller que le guindeau ne force pas trop...impossible de le savoir si on est à la barre en solo...j'ai déjà vu un gars dépité parce que son guindeau avait brûlé ( super maaramu aux marquises)...il ne s'était pas rendu compte qu'il remontait une tête de corail...


18 juin 2021
0

Et si on ne met que la 2ème poulie?


19 juin 2021
0

Si on ne met que la 2ème poulie, rien ne la fera tourner et la chaîne sortant du barbotin ne sera plus tendue et recommencera à descendre sous le guindeau où elle s'entassait et se bloquait.


19 juin 202119 juin 2021
0

Non, le dispositif ne rajoute quasiment aucun effort, il est posé sur la chaine et à peine appuyé. Sur l'autre barbotin, il s'agit de remonter 50 cm de chaine qui retombe de l'autre coté encore plus bas, donc aucun effort, sinon le frottement de la tige filetée dans ses encoches en inox, cad rien.
Seule la tige filetée supporte le poids de ces 2x50 cm de chaine . Y'a de la marge !

S'il n'y avait aucun frottement, effectivement la deuxième poulie suffirait. Le dispositif ne sert justement qu'à compenser les frottements, d’où le peu d'efforts nulle part

Je n'ai jamais dit que ça remplaçait une surveillance de la chaine et du guindeau, au contraire puisqu'il faut l'enlever avant l'arrivée de l'ancre.
Mais c'est certain qu'en solo, ne plus avoir à se pencher dans la baille à mouillage et surveiller à 3 ou 4 m de là, c'est un vrai plus.


19 juin 2021
0

Bonjour,
J' ai 2 questions SVP:
- 1 - Sur quoi est fixée la tige filetée ?
- 2 - Est-il possible d' avoir une photo (prise de près) ou un croquis des poulies?

D' avance, merci. Ce système m' a l'air très intéressant.

Gérard


Carquei:Bonjour je n'ai pas le bateau sous la main en ce moment, mais je ferai d'autres photos dès que possible.Pour la fixation de la tige filetée j'ai utilisé un tout petit bout de tube de balcon inséré dans un bout de bois et collé à l'araldite. ( ça pourrait être un gros boulon ou des rondelles) le morceau de bois est lui fixé sur la baille à mouillage ce qui permet de le positionner exactement là ou il faut pour appuyer légèrement sur la chaine. L'un des coté a une encoche pour insérer la tige. Ce sera plus clair avec les photos·le 19 juin 14:49
26 juin 202126 juin 2021
0

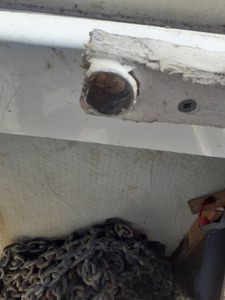

Voici les photos des fixations.
Le coté droit a une échancrure pour installer le DDB (c'est comme ça que je l'appelle Dispositif Double Barbotin)
C'était à priori un prototype d'où le coté sommaire des finitions !


26 juin 2021
0

En voilà une idée qu'elle est bonne 👍


26 juin 2021
0

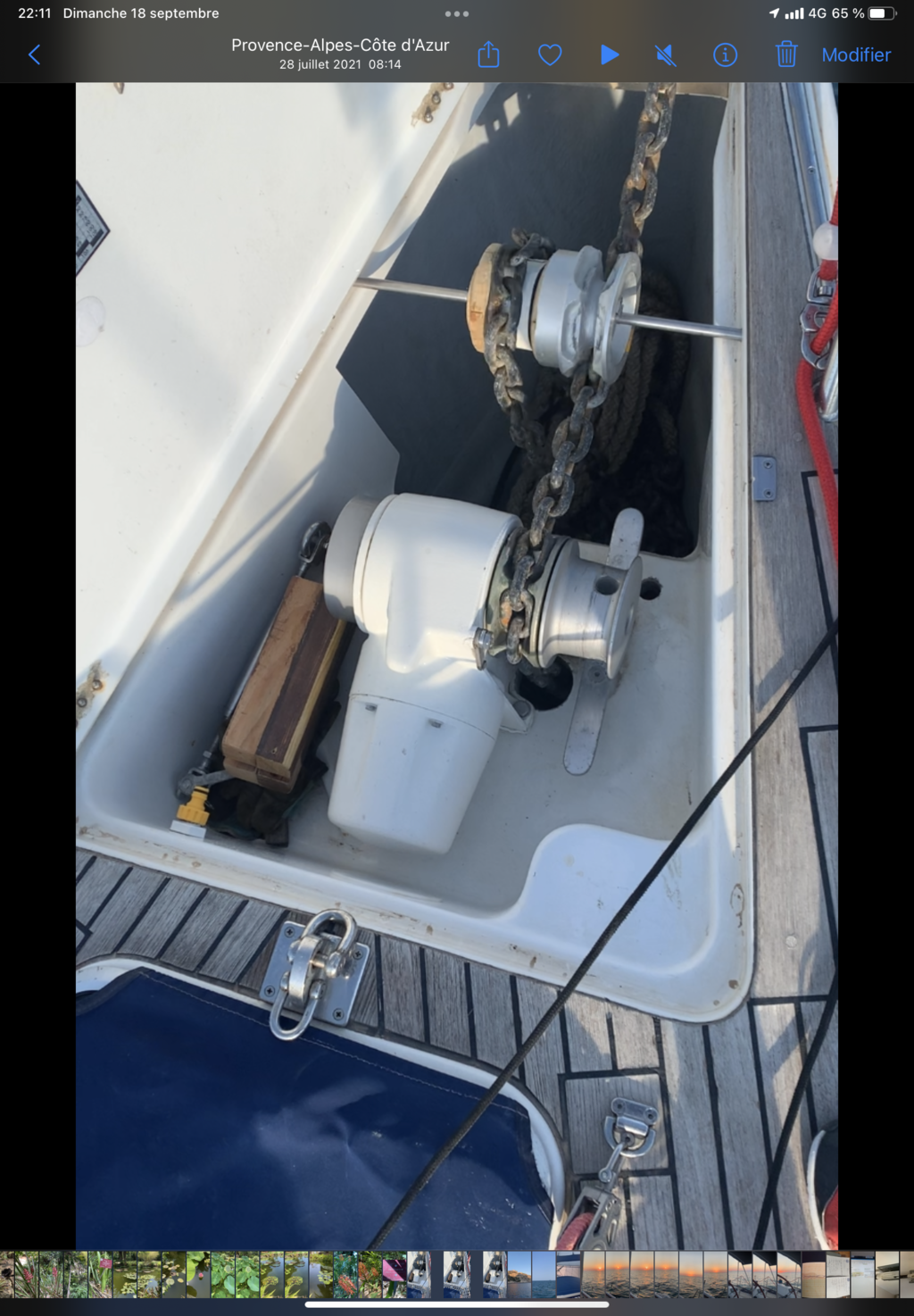

Superbe idée pour les baille qui s'y prête.
Pour les bailles pontées, il suffit de mettre un gros tube en travers de l'apique de la chaine.


17 juil. 2021
0

Merci mille fois pour cette idée.
J'ai decouvert ce fil hier soir après avoir essayé un tube pour faire mieux glisser vers le centre de baille.
Ma chaîne est trop haute pour utiliser un tube transversal, donc j'ai posé une planche sur l'arrière de la baille avec un tube de 12 mm qui soutient le double réa. Ça marche à la perfection !
Il me reste à rajouter un crochet à fixation rapide et le tour sera joué.
Bravo pour cette idée genial et merci de l'avoir partagée !
J'ai aussi découvert qu'il n'est pas nécessaire de laisser pendre une boucle entre le guindeau et le réa secondaire (ça glissait tellement que la boucle disparaissait).
Jai fait 2 vidéos mais elles sont trop grandes pour les joindre au message.


18 juil. 202118 juil. 2021
2

Voici mes vidéos, publiées sur YouTube. ( Avec bien sûr une référence à l'origine de l'idée de Carquei sur Hisse et Ho ! )


delices2:Bonjour, merci pour la vidéo, superbe déclaison de l'idée initiale. Peux-tu faire une photo du DDB sous la planchette ? ·le 18 juil. 13:22
delices2:déclinaison·le 18 juil. 13:28
18 juil. 202118 juil. 2021
0

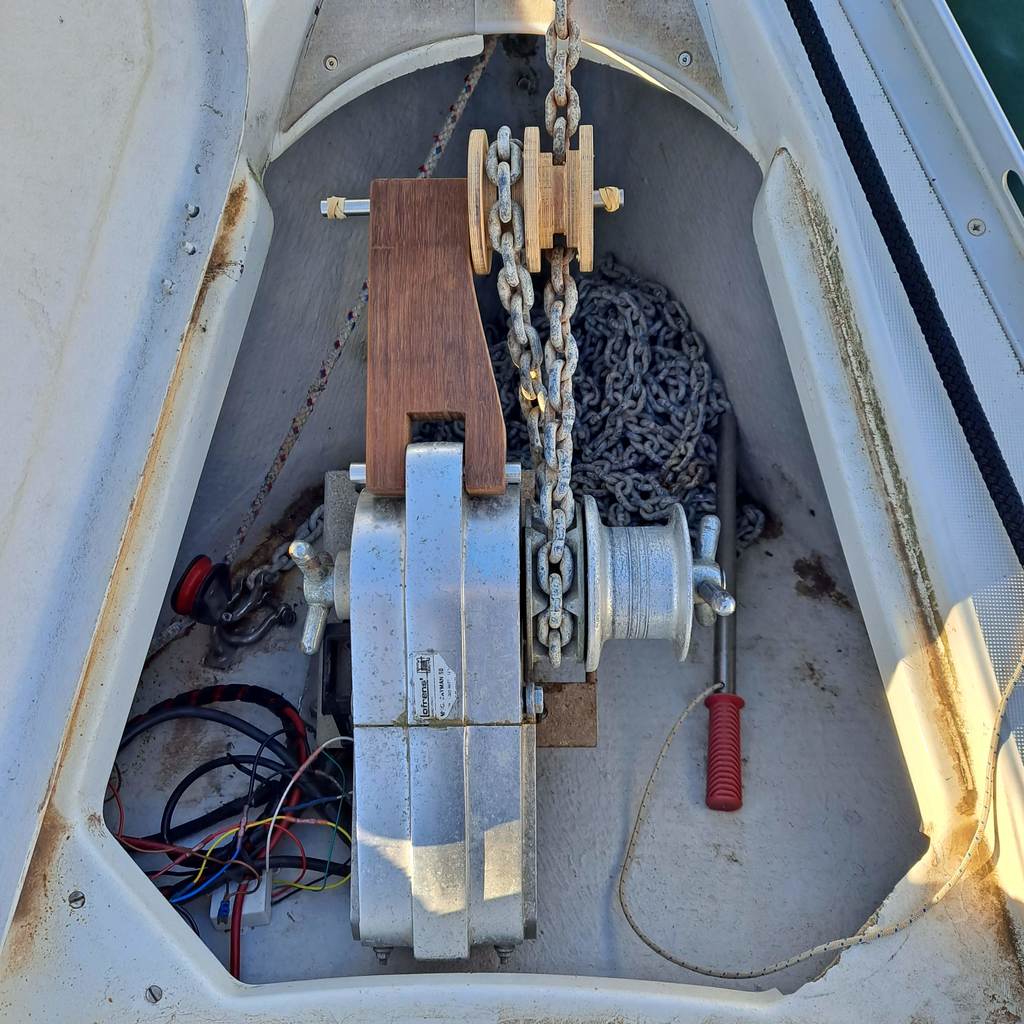

Photos de mon DDB modifié ( pour Délices2 )


Café noir:Déclinaison intéressante ! 👍 ·le 19 juil. 17:43
18 juil. 2021
19 juil. 2021
0

Génial je vais te copier j'ai le même problème
