Chaine dérape sur le barbotin, rehausser le guindeau ??

La chaine dérape sur le barbotin, on me conseille de rehausser le guindeau

Bonjour la communauté,

Apres de multiples recherche sur ce problème de dérapage sur les fils et sur le web , j'ai besoin de vos lumières , par avance je vous remercie.

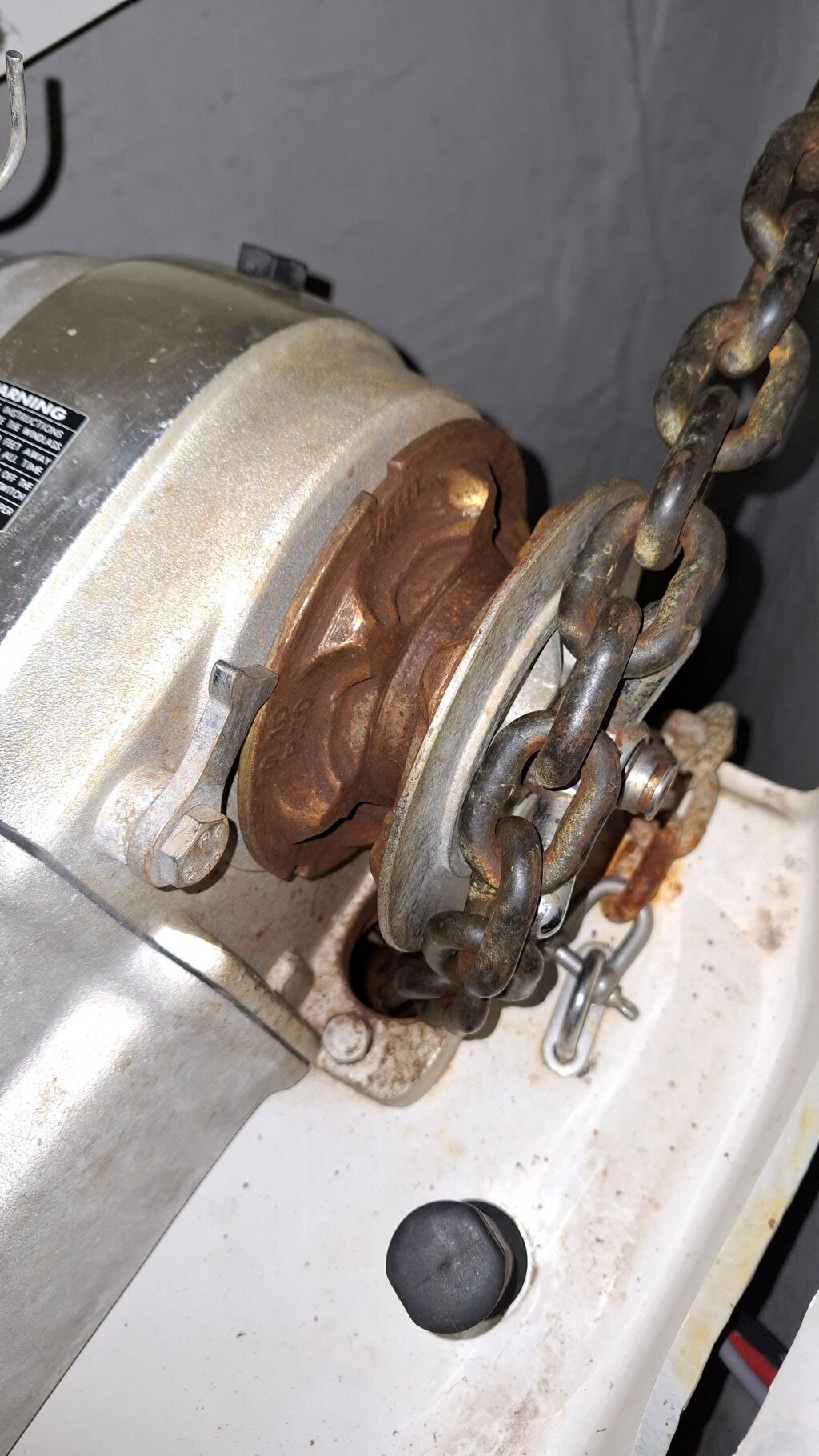

La chaine dérape sur le barbotin quand je la remonte et cela pose le risque de ne pas pouvoir partir facilement d'un mouillage si le vent se leve

Lors de la remontée et la descente de l'ancre, la chaine n'est en contact sur le secteur du barbotin que d'à peine 90 degré, surement 80 degré ( angle de tir ).

La référence du guindeau est Tigre TG 008667 1200w 12 volt. Le barbotin est 3/8 HT D10 P 30.

J'ai mesuré le pas de la chaine qui est de 30 mm. La largeur intérieure est de 14.3 mm, est le diamètre 9.8 mm.

Quand je fais le tour du barbotin avec la chaine , le pas de me parait un peu long quand je la met en tension autour.

J'ai vu sur le web des barbotins à vendre avec des échancrures qui ont l'air de mieux tenir la chaine ( les ailettes internes partant du centre vont quasiment jusqu'à la périphérie, ce qui n'est pas le cas sur mon barbotin)

Que pouvez vous me conseiller s'il vous plait ?

Par avance merci

L'équipage
#barbotin#mouillage
christianrchristianr
07 août 2025
mocitoomocitoo
07 août 2025

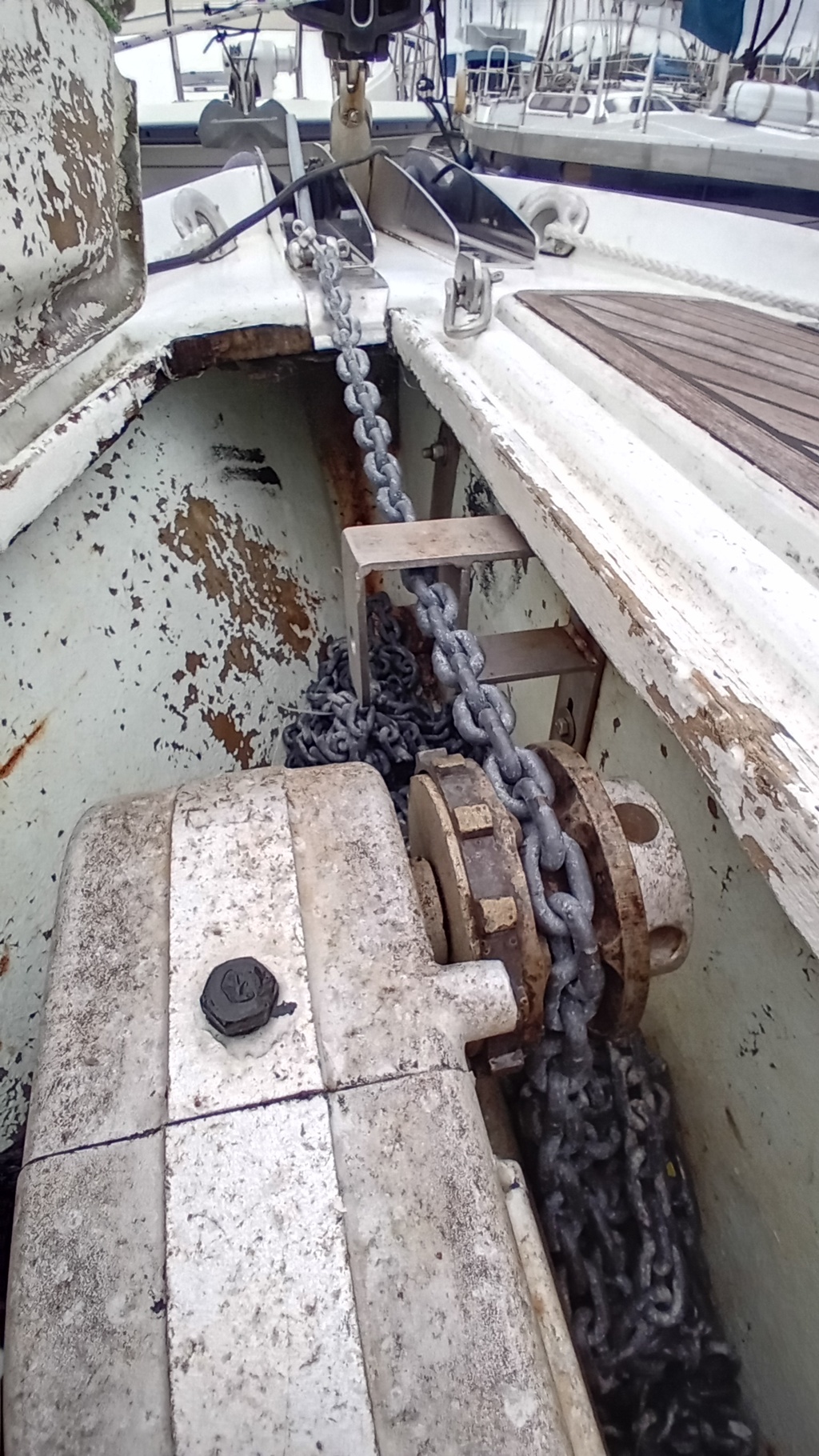

J'ai un système avec de l'inox pour aligner la chaîne sur le barbotin, si ça peut te donner des idées...

pascal_d:Il y a aussi moyen d'avoir un axe horizontal avec un galet (un peu comme celui du davier) en avant du guindeau, cela permet de d'escendre la chaine avant d'arriver au barbotin. A voir si la baille le permet ...·le 07 août 17:26
pascal_d:www.hisse-et-oh.com[...]olution Il y a moyen de faire un peu mieux ....·le 07 août 17:38
mocitoo:Mieux est l'ennemi du bien, ça marche parfaitement comme ça 😀·le 07 août 18:14
mocitoo:Mieux est l'ennemi du bien, ça marche parfaitement comme ça 😀·le 07 août 18:14
pascal_d:Ca me paraissait juste un peu léger comme montage mais si ca tiens le coup dans la durée, c'est super. Mais en tous cas l'idée est geniale!!·le 07 août 18:29
Ajouter un commentairePublier
ED850ED850
07 août 2025

Ta chaine est bien adaptée au barbotin? Du DIN avec du DIN, ISO avec ISO ou 3/8" avec 3/8".

Pat45:Oui, les maillons paraissent bien grands pour le barbotinSur mon Lofrans horizontal, le maillon ne prend pas tout à fait toute la place dispo, et dès qu'il s'use et s'allonge, ça saute.·le 07 août 14:48
Ajouter un commentairePublier
mitch58mitch58
07 août 202507 août 2025

D’accord avec ed.
Si tu fais le tour du barbotin avec ta chaine tu ne verras pas si c’est le bon.
Par contre si ca saute ,c’est qu’il y a des chances que ce ne soit pas le bon pas de l’un ou de l’autre.
Avec le temps une chaine s’allonge et un barbotin s’use .

matelot@19001matelot@19001
07 août 202507 août 2025

La norme du barbotin, DIN ou ISO, est marquée sur le côté.
Ensuite il faut mesurer la longueur de 10 maillons pour plus de précision, et comparer avec la norme.
Surélever le guindeau de quelques centimètres ne changera pas grand chose.
edit : la référence de barbotin que tu donnes est du 3/8" soit 9,5 mm. Ta chaîne est peut-être en 10 mm ?

christianr:Il y a aussi D 10 et P 30 sur le barbotin : D = diamètre ? et P signifierai Pas ?·le 07 août 14:23
Ajouter un commentairePublier
christianrchristianr
07 août 2025

Le barbotin est en en 3/8 eme comme ecrit, la chaine je vais verifier..et je vous di cela. j suis sur le boat actuellement.

christianrchristianr
07 août 2025

déjà merci pour vos réponses, Je n'arrive pas à trouver le pas d'une chaine 3/8 eme, et la mesure en millimetre.

Chtit LumaChtit Luma
07 août 202507 août 2025

Il faut que la chaîne engage plus de 90° du barbotin. La suggestion de relever le guindeau est cohérente avec ça.
Sur la photo, le pas de la chaîne et celui du barbotin n'ont pas vraiment l'air de "matcher". Le barbotin est d'origine ?

christianr:peut être d'origine, je n'ai pas l'historique de ce cote mais c'est de l'anglosaxon.·le 07 août 14:22
Ajouter un commentairePublier
fxvtfxvt
07 août 2025

Hello,
Pour mesurer ta chaîne:
www.orange-marine.com[...]encier-

Amicalement.
FX

christianr:merci mais on est sur des anglosaxons ! 3/8 eme ..·le 07 août 14:20
Ajouter un commentairePublier
christianrchristianr
07 août 2025

Ma chaine que vous voyez en photo fait 9.70 mm à 10 mm en largeur de maillon. Sur le web, je ne trouve pas les équivalences entre pouce et millimètre pour une chaine en 3/8 -ème. Ce n'est pas que le diamètre qui compte mais surtout le pas entre chaque maillon.

D'après vous, est ce que le barbotin est usé sur la photo ?

matelot@19001matelot@19001
07 août 2025

Voici comment mesurer 10 maillons de chaîne, de l'extérieur à l'extérieur :


On obtient :
295-298 mm pour de la chaîne DIN 10 mm
316-318 mm pour de la chaîne ISO 10 mm
331 mm pour de la chaîne 3/8"
bien sûr ces valeurs augmentent un peu quand la chaîne s'use.
jimmygreen.com[...]bration

christianr:Super merci beaucoup ·le 07 août 15:51
Ajouter un commentairePublier
FrançoisMFrançoisM
17 août 2025

Si la chaîne a dérapé dans le barbotin celui ci s'est usé. Il faut soit le retourner soit le changer.
L'usure se fait là où le barbotin brille sur la photo

fritz the catfritz the cat
18 août 2025

ton barbotin est usé ,je crois que j'en ai un de 10 qui traine par là ,je vais voir si je le trouve ,
vérifie ton doigt de dégagement en dessous
alain

fritz the cat:je l'ai trouvé il est pratiquement neuf en bronze chromé avec un cone de serrage .s'il t'interesse dis le moi en mp·le 18 août 18:30
Ajouter un commentairePublier
Calypso2Calypso2
18 août 2025

Il me semble que le barbotin rouillé sans la chaîne est différent de l'autre et il devrait mieux convenir
