C'est quoi cet objet ?

Bonsoir,

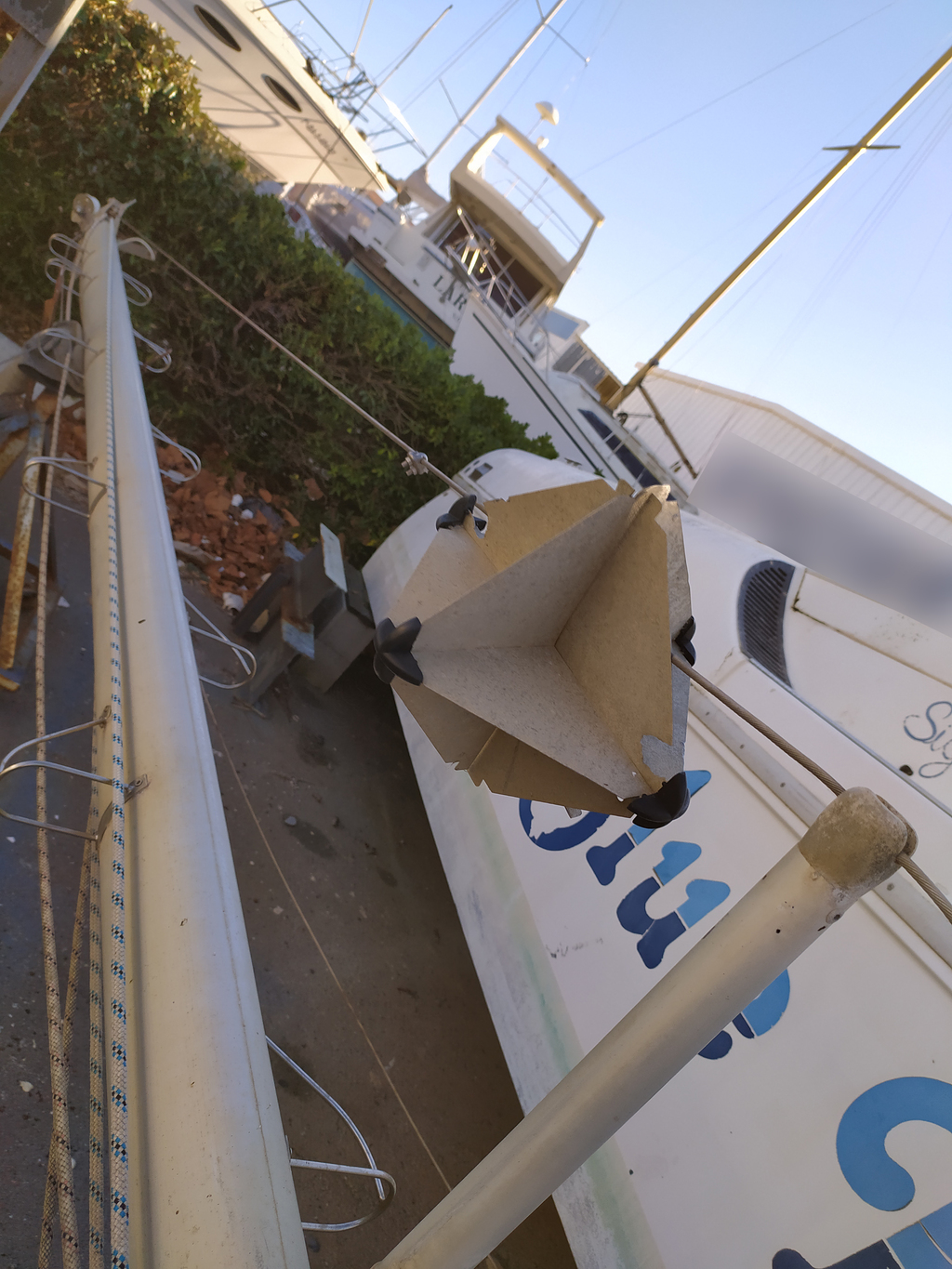

C'est quoi cet objet accroché au pataras ?

L'équipage
16 nov. 2020
16 nov. 2020
16 nov. 202016 nov. 2020
0

Ben oui, un simple réflecteur radar.
Quelques modèles...

www.plastimo.com[...]ar.html


16 nov. 202016 nov. 2020
0

Un reflecteur radar. Ca permets d'avoir un echo plus important sur les radars.


libenter:En théorie.·le 16 nov. 19:26
16 nov. 2020
0

C'est pas obligatoire?


Pascoq:c'est plus obligatoire...·le 16 nov. 19:22
16 nov. 202016 nov. 2020
0

Y a plus que les vieux qui connaissent... ça ne se vend plus je crois, remplacé par un espèce de tube qui ressemble de loin à un néon.

Et l'AIS !!!


16 nov. 202016 nov. 2020
-4

C'est un réflecteur radar installé par un idiot...

Avec les pointes en haut et bas, les rayons sont réfléchis vers la mer et vers le ciel... Pas top au niveau efficacité.

En revanche, avec une patte d'oie au dessus et en dessous, en fait une ouverture triangulaire horizontalement au dessus et en dessous (si vous voyez ce que je veux dire) les rayons radar captés sont concentrés et réfléchi à l'horizontal par les 6 autres ouvertures créant un bel écho sur le radar de l'émetteur.

Ces réflecteurs sont rarement installés correctement.


Jospi:c'est pas gentil pour lui :-)·le 16 nov. 20:16
ED850:Je n'en ai plus un comme ça, mais il y a longtemps, quand j'avais ça, je ne savais pas qu'il y avait une manière spécifique d'installation. J'aurais donc été taxé d'idiot😜·le 16 nov. 20:21
Lulu2:« Avec les pointes en haut et bas, les rayons sont réfléchis vers la mer et vers le ciel «

Meuuuuunon. Comme ce sont des dièdres à 90°, la réflexion triple fait que les ondes sont renvoyées dans leur direction d’origine. A condition toutefois que le réflecteur soit bien monté et que les dièdres soient pile poil à 90°•·le 16 nov. 20:48


Micmarin:Pour info, la présentation de la position est correcte dans le catalogue SVB.

www.svb24.com[...]mm.html

Et en 16 pages les conseils d'intallation de Echomaster.

www.davisinstruments.com[...]157.pdf ·le 16 nov. 22:31


roberto:En anglais on dit "catch rain position", l'installer dans une position où un dièdre quelconque recueille le plus de pluie :)·le 16 nov. 22:39
16 nov. 2020
0

Il a l'air d'avoir des parois trés épaisses, ne ressemble pas celui que j'avais en alu. Les autres tubulaires avec enveloppe plastique cuisent au soleil en trois ans.


Jospi:Ce tube je croyais que c'était une espèce de baladeuse (solaire) pour le mouillage la nuit

Une pierre deux coup !!·le 16 nov. 20:19


16 nov. 2020
1

Comme ça


Micmarin:Oui Ed, c'est comme ça qu'il ne faut pas faire ! 😉😊·le 16 nov. 20:27
ED850:Si j'avais été coulé par un cargo, alors, je viendrais de découvrir pourquoi.😀·le 16 nov. 20:29
Hubert, de Cherbourg:Faites une petite figure géométrique : cela marche dans n'importe quel sens c'est un peut comme l'assemblage de prismes servant de mire aux géomètres. La surface offerte aux ondes radars change très peu avec la position. Et la symetrie du bidule fait qu'il renvoie l'écho quelque soit l'emplacement du radar. Mais l'efficacité est médiocre ·le 16 nov. 22:49
16 nov. 202016 nov. 2020
0

Vu qu'en plus, mes feux de route, c’était ça :


loupeis:J'ai fait bien mouns de route que toi, mais l'ai aussi utilisé longtemps. Pour le réflecteur, l'important est que tu aies été rassuré psychologiquement. 😁 ·le 16 nov. 20:39
ED850:Je n'ai jamais été un stressé😉.·le 16 nov. 20:42
loupeis:Comme on a fait quelques allers retours en med sans survie, on éteignait tout pour être sur d'avoir la paix. Bon c'est pas un exemple, ainsi allait la vie.·le 16 nov. 20:44
loupeis:"Je n'ai jamais été un stéssé", la photo le confirme.·le 16 nov. 20:46
Hubert, de Cherbourg:La vache tu m'as piqué mon bonnet mes lunettes et ma barbe !·le 16 nov. 22:50
ED850:J'ai remarqué aussi que maintenant, on a le même chapeau🤠·le 17 nov. 12:15
16 nov. 2020
3

@Micmarin : tu devrais réfléchir avant de traiter les autres d'imbécile.
Ce type de réflecteur fonctionne parfaitement quelle que soit son orientation, le principe de base est qu'il y a trois réflexions sur les faces adjacentes : en.wikipedia.org[...]flector
Le seul point important est que les faces réfléchissantes soient parfaitement perpendiculaires.


16 nov. 2020
0

Je n'ai jamais su si cela est était efficace. L'avis d'un pro ?


loupeis:Tant qu'on s'est pas fait roulé dessus, on se dit que oui.·le 16 nov. 21:19
Tupperware :Mon canot était en alu et je me suis jamais vraiment posé la question mais plus tard avec le truc en bois je suis plus interrogatif. Tu me diras qu'avec l ais c'est devenu un truc de vieux mais c'est maintenant une question existentiel, l'écho radar de cet objet. :-) ·le 16 nov. 21:44
loupeis:En bois je ne l'avais jamais vu, bien que cela semble me parler , me revenir.·le 16 nov. 22:03
loupeis:Il n'est pas impossible que ce système en alu de réflexion soit relié au fait qu'en plus que le traffique augmentait, beaucoup de bateau et surtout des gréements étaient en bois. Aucune idée de ce que ça valait.·le 16 nov. 22:07
16 nov. 2020
0

Si quelqu'un en veux , j'en ai un gros et un petit à la cave 😁
Prix spécial Hisse et ho 👍


16 nov. 2020
0

La condition de l'efficacité c'est la perpendicularité des faces réfléchissantes. Elle n'est pas vraiment garantie avec les réflecteurs en tôle alu de 0.5 livrés à plat.


16 nov. 2020
6

Certain modèle reflète l'ambiance du bord... 😉🍻


Tupperware :Marrant ·le 16 nov. 21:49
roberto:J'ai pris cette photo à Sines en 2010, sur un bateau US. Je l'ai vue depuis (la photo) tourner autour du monde virtuel :)·le 16 nov. 22:49
sylvz1:J'ai certainement téléchargé cette photo sur H et O, je la trouve sympa, ça te permet de la retrouver de temps en temps...😉·le 17 nov. 08:55
16 nov. 2020
2

Sinon, les différences de retour radar pour l'installation d'un octahédral "pointe en haut" ou "catch rain", selon gisement du radar et angle de gîte.
Source rapport 2007 du MAIB sur l'efficacité des reflecteurs radar, suite à l'accident "Ouzo"


FredericL:Même s'il est bien monté pointe en haut, un voilier ça gite...·le 17 nov. 08:32
loupeis:Ils etaient courrament montés sur les pataras qui passait à travers . Pointe en haut et le plus haut possible pour ne pas gêner la gv et etre vus au mieux.·le 17 nov. 09:56
16 nov. 2020
1

Lien déjà indiqué plusieurs fois, le rapport sur l'efficacité d'un certain nombre de réflecteurs radar, commandité au UK après une fortune de mer;
Le MAIB est l'équivalent britannique du BEAMer.
assets.publishing.service.gov.uk[...]ort.pdf


17 nov. 2020
0

c'est une discussion un peu puérile la position du réflecteur: le bateau bougeant tout le temps, il y a forcément "la" position qui renvoie le mieux l'écho :-)


roberto:Bon cela dépend: si le truc est attaché à un endroit fixe genre pataras, ou bien s'il est seulement suspendu avec quelque chose, exemple une drisse de pavillon (en espérant ne pas me tromper avec les termes ortodoxes) qui permet une quelque orientation. On voit bien que l' "avantage" d'une position plutôt que l'autre existe, mais bon ce sont des réflecteurs avec une efficacité assez limitée, montés d'une façon ou de l'autre.·le 17 nov. 23:20
17 nov. 2020
0

Bonjour,

quelques éléments sur le sujet.

les équipements les plus vendus/vus ne sont pas les plus efficaces

www.hisse-et-oh.com[...]RTE.pdf
www.yumpu.com[...]ym-june
www.ussailing.org[...]est.pdf

De mon souvenir, jamais vu un tel teste sur un magazine français?


23 nov. 2020
0

J'en ai vu un aujourd'hui.. maintenant je sais ce que c'est :-)
