Casse-tête prise 125V 220V 50A Hubble

Bonjour, qui pourra résoudre le casse tête de la prise HUBBLE 50A?
Décidé à changer ma prise femelle 50A pour lui mettre un nouveau cable, je n'ai pas réussi à la démonter... PULL and TURN et marqué dessus. J'ai tout essayé, à point ferme, pince... Si quelqu'un connais la solution avant que je ne la casse... Merci

L'équipage
21 déc. 2014
21 déc. 201416 juin 2020
0

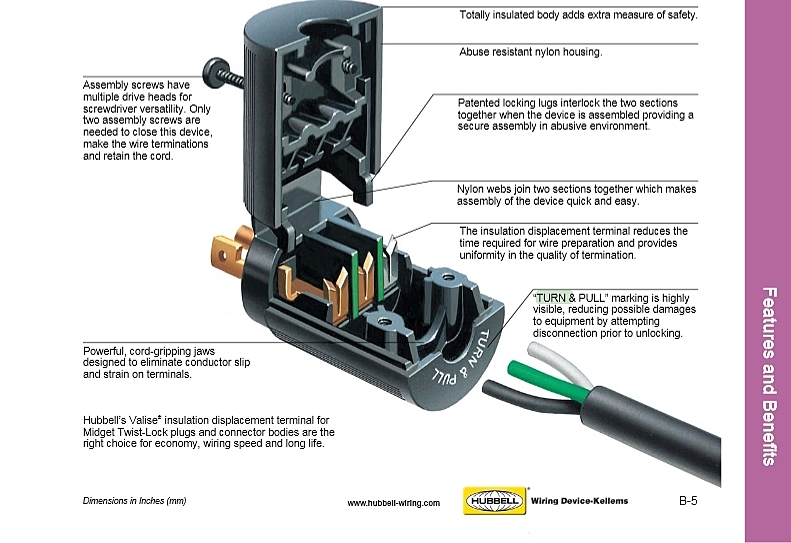

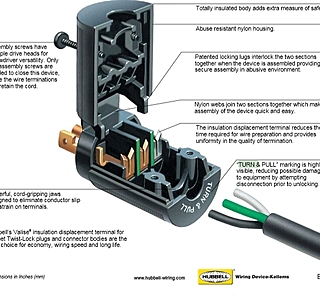

Il y a des éclatés sur cette doc, par exemple avec des vis...

www.hubbellcatalog.com[...]n-b.pdf

PS C'est Hubbell, pas Hubble ...
TURN & PULL, ça semble être la procédure pour simplement retirer la prise, pas pour l'ouvrir / la démonter !!!

21 déc. 201416 juin 2020
0

Oui j'ai déjà consulté cette doc, sans succès.
Et sur ma prise il y a marqué HUBBLE...

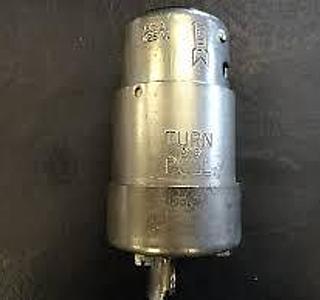

Ça ressemble à la photo.

21 déc. 2014
0

Qu'est-ce-que tu ne parviens pas à démonter ? La prise femelle de la mâle, le capuchon plastique jaune, ou la prise elle même pour accéder aux fils ?
Cdt
Eric

22 déc. 2014
0

La prise elle même pour accéder aux fils...

22 déc. 201422 déc. 2014
0

AH ;( correction, il y a bien marqué HUBBLE... :) (Phyteas54)
C'est une prise 125 volt 50A

23 déc. 2014
0

quand tu as enlevé le protection en caoutchouc jaune regarde les trois fiches tu va voir trois vis
tu les enlèves et elle s'ouvre en deux
alain

23 déc. 2014
0

Pour enlever le cochon jaune un seul remède : tu coupes???? , il est vendu séparément

08 juil. 2017
0

Bonjour,
Je suis entrain de me refaire une rallonge de quai plus secure que l'actuelle et je n'arrive pas à enlever la partie caoutchouc jaune de la prise Hubbel femelle pour passer le câble dans le serre câble le bloc interne à l'air en une seule pièce.
Quelqu'un aurait déjà tenté l'opération ?

08 juil. 201716 juin 2020
0

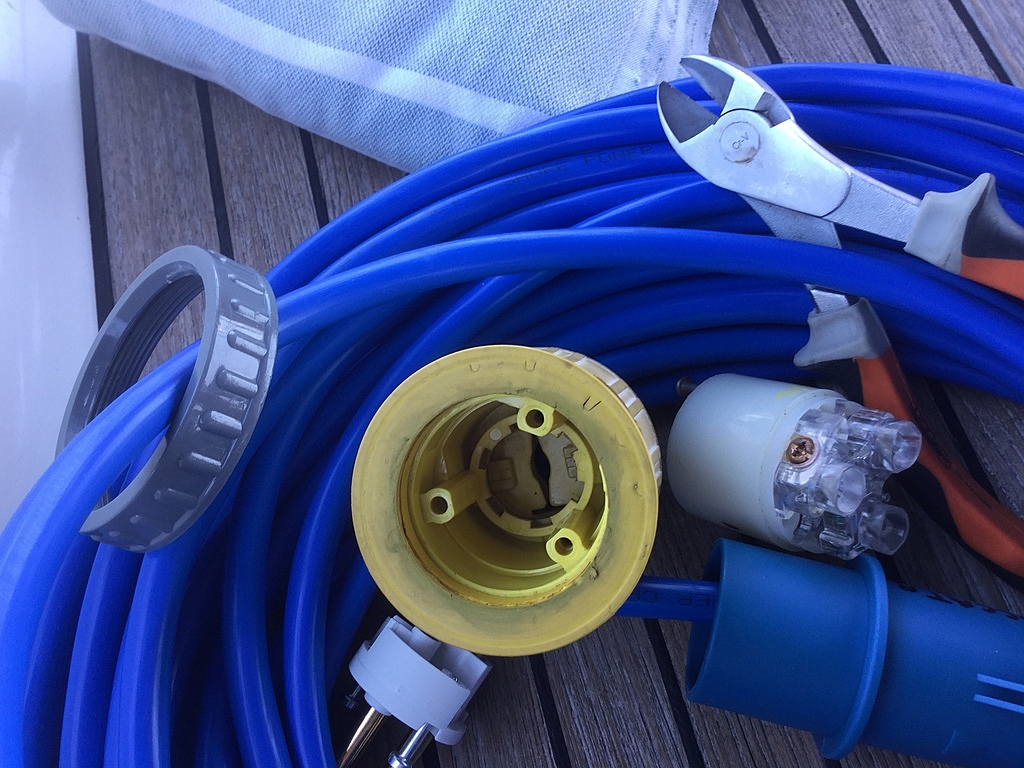

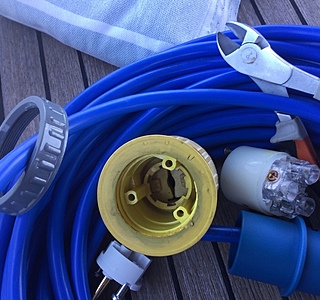

Voilà la chose démontée :

08 juil. 201716 juin 2020
0

Salut Solent,

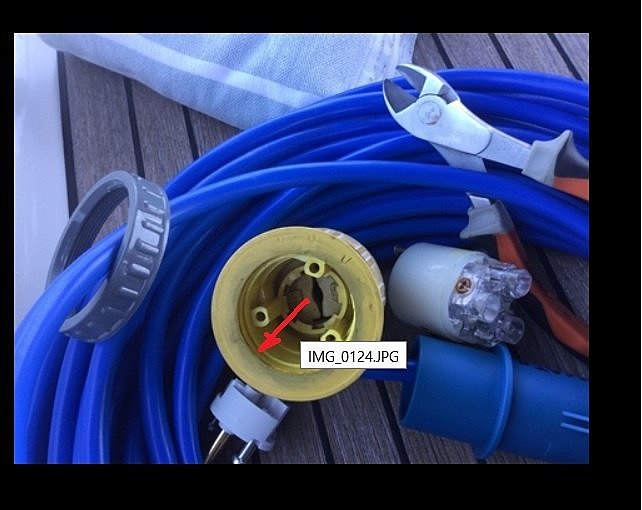

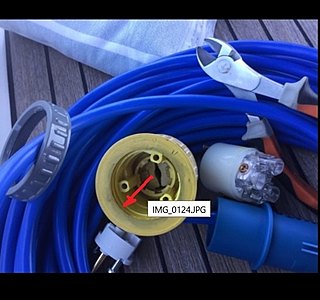

Au vu de ta photo, je pense qu'il faut pousser vers le bas de la prise, le serre-câble blanc (suivant la flèche rouge , voir photo ci jointe).
Mamita

08 juil. 2017
0

C'est d'un seul bloc cça ne bouge pas d'un MMSI et il y a un deuxième serre câble identique derrière.
Je suppose qu'il faudrait enlever la partie souple, mais sans le détruire c'est impossible.

08 juil. 2017
0

D'un mm ....
J'ai agrandi le passage au couteau de cuisine en attendant mieux.
j'aurai la plus belle rallonge du ponton.

08 juil. 2017
0

J'ai démonté la mienne il y a quelques jours.
Bien difficile à faire sans l'abîmer.
Il faut commencer par enlever le capuchon jaune avec un petit tournevis.
Ensuite démonter toutes les vis
Tirer délicatement les fiches
Bien regarder comment c'est monté.
C'est en fait plus difficile à remonter qu'à démonter (enfin pour moi)
