Casse tête : convertisseur Seatalk1 SeatalkNG pour les zekspaires

Bonjour, merci de me lire ! ... merci à vous qui veuillez bien vous intéresser à ce petit pb.

L'énoncé soumis à nos doctes experts :

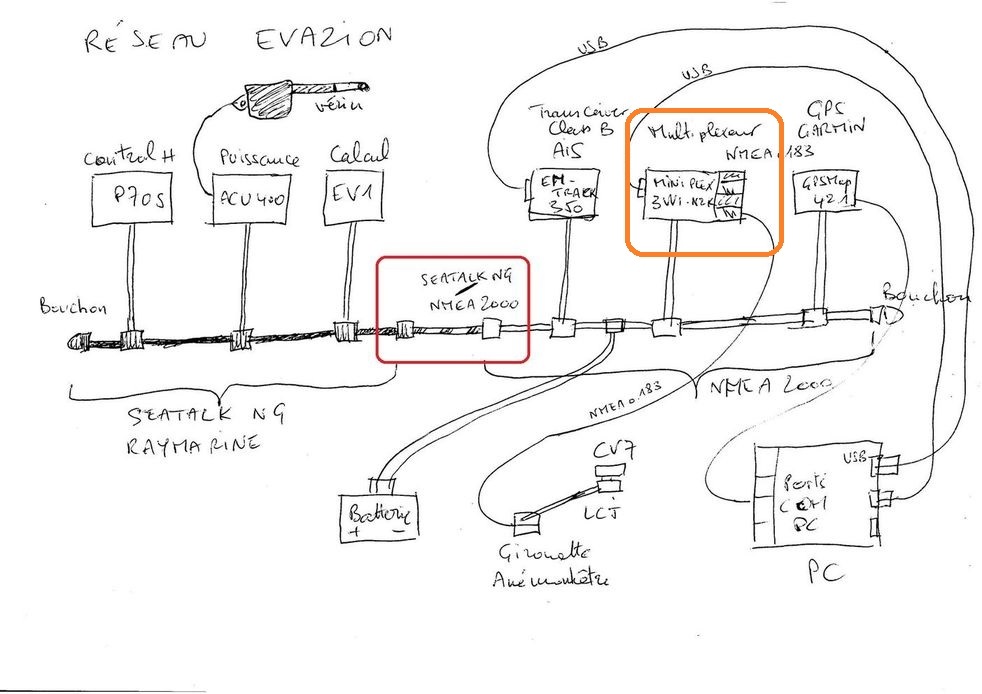

J'ai en fonctionnement (ça marche !): P70S + ACU400 + EV1 (SeatalkNG donc) relié à un NMEA2000 : EMTrack350 (AIS) + MiniPlex + GPSMap421 + Sonde AIRMAR, l'ensemble relié via NMEA 0183 avec un PC Mini-ITX (plein de ports COM), une girouette LCJ CV7. Croquis en PJ (manque la sonde, connectée en NMEA2000).

Je souhaite rajouter une télécommande pour piloter ... le pilote. Après consultations, le ST300 de SEYMO semble bien placé (sensiblement moins cher que l'équivalent Raymarine ... bien sûr).

Mais ... le ST300 discute en Seatalk 1, qui recommande l'usage d'un ...

En fait, ce machin à 150 € n'est utile que pour connecter le pin 6 : voir image 2 ....

Alors, trois possibilités (mais je peux me tromper lourdement), soit je branche :
- comme indiqué par SEYMO, un convertisseur ( voir image 3) ... trop facile ...
- le ST300 sur le Miniplex, connecteur Seatalk (mon préféré, mais pas sûr que ça marche)
- je mets un câble sur le réseau SeatalkNG existant, j'identifie le fil venant de la PIN 6 Seatalk et le connecte sur le jaune du ST300

Bon, j'ai chargé la bête là, désolé d'accabler les gens pas vraiment branchés .... mais ça me gâve de nourrir les pelos de Raymarine qui ne font rien qu'à essayer de nous soutirer des télécommandes à 800 € ;-)

Il est dit que des certains ont pu directement connecter le ST300 au P70S ??

@+
GF

L'équipage
#pilote#raymarine#seatalkng#telecommande
MenkarMenkar
17 mars 2024
louloutonloulouton
17 mars 2024

« En fait, ce machin à 150 € n'est utile que pour connecter le pin 6 : voir image 2 ... »

Non pas du tout. Le convertisseur Raymarine traduit les phrases st1 en stNG et réciproquement. Ce n’est pas qu’une question de connectique mais de protocole.

LeMoko:Bin Oui Menkar c'est pas le même "langage" donc il faut convertir, je commencerai par ta solution préféré si ton miniplex traduit dans les deux sens.·le 17 mars 18:56
Menkar:.... donc, vous m'assurez que dans cette bête "barette" il y a du firmware ??? je suis étonné quand même ... certes, si je demande c'est que je ne sais pas ...www.svb-marine.fr[...]ng.html ·le 18 mars 02:04
loulouton:Oui il y a un firmware. En version 2.07 depuis février 2023. On peut même mettre à jour à l’aide d’un traceur. www.raymarine.com[...]oftware ·le 18 mars 03:55
Menkar:merci de l'info !·le 19 mars 03:08
Ajouter un commentairePublier
jerome1966jerome1966
18 mars 2024

Tout cela est tres jolie....mon expérience prouve qu'il ne faut pas mélanger le matériel de marque différente....a toute les époques sa a toujours poser des soucies de compatibilité et des petit bug.....

Menkar:On ne choisit pas forcément ce qu'on doit interconnecter, et je n'allais pas jeter ACU400, EV1 et P70s ... tout comme je n'allais pas jeter un GPSMap pour lequel j'ai un paquet de cartes Garmin Bluecharts. J'ai rajouté ensuite une girouette LCJ filaire (un peu cher le kit NMEA 2000) et récemment une sonde B&G DST810. Par contre je ne fais pas 7 fôtes d'orthographe par ligne, moi (joli/marques/toutes/ça/posé/soucis/bugs) ... ça pique les yeux ;-)·le 19 mars 03:07
Ajouter un commentairePublier
peperepepere
18 mars 2024

Le miniplex est fait pour ça. Aucun besoin de convertisseur.

LeMoko:Oui sommes d'accord, mais il ne précise pas lequel et de mémoire le miniplex lite ne le fait pas. ·le 18 mars 21:10
pepere:L’auteur du poste a mis une photo d’une doc qui n’est pas celle du lite. J’imagine que c’est la doc de sa version de miniplex. ·le 19 mars 07:07
Menkar:certes, exact ... ·le 20 mars 12:48
Ajouter un commentairePublier
LeMokoLeMoko
18 mars 2024

Bonjour Menkar

Peux tu nous préciser le modèle de Miniplex. Merci

Le Moko

tribal mouette:D'aprés le schema: 3wi-n2k Ceci dit il me semble qu'une autre solution serait de coupler les produits de vela vega: nmea3wifi et N2K0183 soit une centaine d'euros au lieu de 500...·le 19 mars 02:25
Menkar:La belle affaire de me faire passer pour un c... et ce n'est pas vela vega mais Vela-Navega .... qui n'existait pas lorsque j'ai acheté le MiniPlex 3Wi-n2k ... progressivement presque tout ce que je connectais avec le MiniPlex s'est retrouvé connecté en NMEA2000, et lorsque j'ai interconnecté le SeatalkNG existant de mon nouveau bateau, l'ensemble a fonctionné correctement. On ne choisit pas forcément ce qu'on doit interconnecter, et je n'allais pas jeter ACU400, EV1 et P70s ...·le 19 mars 03:14
LeMoko:Menkar je ne sais pas à qui tu t' adresses de la sorte.... mais visiblement tu as la solution.·le 20 mars 18:15
Menkar:je m'adressais à à tribal seagull, ça me semble évident ... et non je ne suis pas certain de pouvoir me passer du kit Raymarine ST1-STNG ... je vais essayer·le 21 mars 04:46
tribal mouette:T'es à l'aise Menkar...Je crois avoir répondu à la question de LeMoko.Tu as un probleme tu suggères 3 solutions, la première qui te plaît pas parce qu'elle te semble cher. Et la dernière qui prouve que t'as rien compris.Reste la deuxieme pour laquelle si tu as déjà le miniplex, lu la notice et entouré la partie qui indique que ça peut faire dialoguer SEATALK 1 avec seatalk NG. Malgré ça et les réponses des autres (pépère) t'es toujours pas fixé??? Je suggere une solution 4, moins cher et plus polyvalente, aller bisous.Pour les Héonautes qui passeront sur ce fil dans le futur, mon conseil permettra peut être a certains d'être des mouettes comme moi plutôt que des pigeons. En attendant, je suis rieuse.·le 21 mars 14:10
Menkar:très à l'aise je suis oui .... t'as pas tout bien tout lu (puisque tu te permets le tutoiement ...) ... mais tu peux te faire aider par une traducteur pour la partie contenant la réponse de ShipModul : il n'est pas garanti qu'un message envoyé depuis et au travers du MiniPlex depuis le connecteur Seatalk1 soit effectivement et correctement traduit, via le SeatalkNG, à l'EV1 ... même Raymarine préconise un convertisseur pour la télécommande Smartcontroller : www.svb-marine.fr[...]er.html ·le 21 mars 14:41
Ajouter un commentairePublier
MenkarMenkar
19 mars 2024

Le support de ShipModul m'a écrit ceci :
Some time ago I implemented a "SeaTalk-STNG" mode on Input 1 of the MiniPlex. In this mode, the MiniPlex-3 partially simulates the Raymarine STNG converter in that it converts some non-navigation messages such as light levels, alarms and keystrokes. These keystroke messages from the ST300 should be converted.

I cannot guarantee this because this is all developed using reverse engineering from looking at data messages on both sides of an STNG converter.

But a few customers use it successfully with the ST100 remote control. I don't know if the ST300 uses the same messages though but if you already have the ST300, it is easy to try of course.

Je n'ai pas trouvé ce qu'était un ST100

@+
GF

Menkar:ShipModul m'a précisé qu'il parlait de S100 (la telec Raymarine), pas de ST100 ·le 21 mars 04:41
Ajouter un commentairePublier
peperepepere
19 mars 2024

Mankar, tu n’écoute pas ce qu’on te dit et en plus tu as la solution sous les yeux depuis le début.
Branche le seatalk1 directement sur les port du miniplex qui sont prévus pour ça.
J’ai une installation aussi hétéroclite que la tienne et tout ça dialogue parfaitement.

PS : j’ai le manuel du 3wi-nk2 en français si tu veux.

Menkar:on verra bien paipaire, on verra bien si ça fonctionne .. je ferai un retour·le 21 mars 04:40
pepere:En tout cas avec un tri data Raymarine ancien qui envoi du seatalk 1 , aucun souci en passant par les ports spécifiques du miniplex pour dialoguer avec du seatalkNG (nmea200) Après si la télécommande a des phrases spécifiques que le développeur n’a pas prévu de traduire effectivement il peut y avoir un souci. ·le 21 mars 13:35
Menkar:voilà, comme le dit le support de ShipModul c'est parce que leur code est développé en "reverse engineering", alors ça peut bugger ... je vais tester avec ce que j'ai déjà à disposition et que je vais récupérer incessament : www.thelowcostsailor.com[...]marine/ ·le 21 mars 14:32
