Cartes anciennes et échelles atypiques

Bonjour,

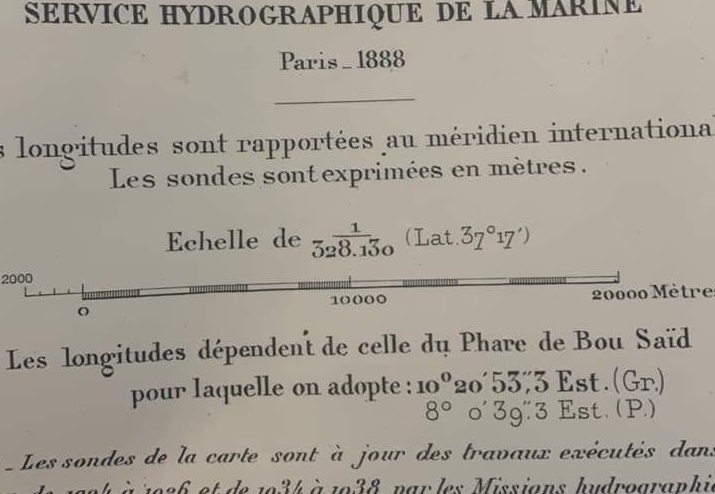

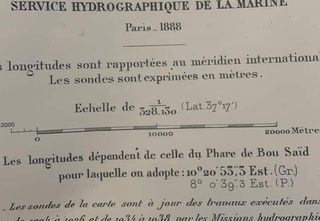

je suis tombé sur cette image d'une carte SHOM un peu ancienne, elle indique une échelle de 1:328130.
En regardant le chiffre, c'est (presque) le réciproque de 30.48, qui sont les cm d'un pied mesure impériale (avec un 10 puissance qque chose): 1 mètre équivaut a 3.28084 pieds.
Si on mesure par exemple 30.48cm sur la carte, la longueur d'un pied, ceci équivaut à 100km tout rond (à une quinzaine de mètres pres, 100 014 pour la précision): ce seraît théoriquement une échelle 1 pied = 100km... Est-ce un hasard?
Y a-t-il des raisons pour une échelle si bizarre, pas "chiffre rond" comme c'est toujours le cas 1:100000, 1:2500, etc)
Le système impérial a des échelles "bizarres", autrefois (et peut-être encore aujourd'hui) aux US des projets de bateaux étaient en échelles comme 1:24, 1:36 ce qui permet de passer des pouces aux pieds plus facilement, etc, mais je n'ai jamais vu les deux systèmes mélangés, un pied égal tot km...

L'équipage
#Cartographie
robertoroberto
27 sept. 2022
courtox56courtox56
28 sept. 202228 sept. 2022

Bonjour,
il y a d'autres échelles de cette époque ancienne des années 1800

Echelle d'origine : 1:188.200 par exemple.

Ces cartes anciennes ont été levées par Jean-Baptiste d'Après de Mannevillette (1707-1780 ) Hydrographe Français.Il a utilisé un Octan pour mieux localiser les lieux remarquables sur la route des Indes principalement. Avant lui les échelles étaient approximatives. Alors pourquoi es chiffres, j'en sais rien mais je vais chercher.

Ces cartes originales peuvent atteindre des prix incroyables. Le SHOM a réalisé de nouveaux tirages plus accessibles.

A l'époque avant le système métrique, l'unité de distance est la "toise" ...soit six pieds français ou 1,949 m

L’échelle de la carte est d’une ligne pour cent toises

courtox56courtox56
28 sept. 202228 sept. 2022

Ah zut
Elles ne sont pas toutes en 100 toises, il existe aussi 20 pour les cartes détaillées et 300 400 ou 600 pour les plus larges.

C'est l'ensemble des cartes de Cassini (180 feuilles) qui sont à 100 toises avec une échelle de 1/86.400
Un centimètre sur la carte correspond à environ 864 mètres sur le terrain

Je m'intéresse aux cartes en sytème métrique à partir de 1822, diffusées gratuitement par le SHOM en format numérique JPEG2000

courtox56courtox56
28 sept. 202228 sept. 2022

Bonjour,
les cartes de la famille des Cassini ont deux dimensions

154 cartes sont au format papier de 104 cm sur 73 cm

26 cartes (celles du pourtour) de format variable et plus réduit

Carte en
Toises ou 6 pieds du Roi.
1 ligne pour 100 toises donc 194 mètres sur le terrain
Une ligne (1/12 de pied-du-roi ) vaut approximativement 2,26 millimètres.

Donc rapport d’échelle de 194.000/2,26 = 1/85840 => 1 millimètre sur la carte représente 85,84 mètres sur le terrain.

On peut aller plus vite quand on sait que 1 toise vaut 864 lignes, le rapport d'échelle est plus précis: 1:86.400

Il faut donc trouver l'unité de mesure sur le papier et l'unité de mesure sur le terrain. Pour les cartes anciennes Anglaises ou Portugaises ou Espagnoles c'est la même méthode

robertoroberto
29 sept. 2022

Merci pour ces élements Courtox :)
