Capote de roof.

Bonjour à toutes et tous.
Comme certaines et certains le savent je suis sur la restauration complète de mon Sun fast 32i.
Je suis entrepreneur en metallerie fine et je souhaite réaliser ma capote de roof moi même. En tout cas les armatures.
Je ne trouve pas de plans de fabrication, et c'est mon premier voilier...
Je ne vois pas exactement comment c'est fixé sur la coque.
Ensuite j'imagine que sur les capote de série il y à des choses qui pourraient être améliorées ou ajoutées, là votre expérience serait la bienvenue.
Si quelqu'un aurait un voilier sur Brest ou Roscoff et qui accepterait que je monte à bord voir et prendre des côtes serait très sympa également...

Merci d'avance.
Guillaume.

L'équipage
07 déc. 2021
07 déc. 2021
0

bonjour
regarde sur les autres voiliers .
pour une petite capote du tube de 22mm suffit
pour une grande du 25
il faut une rouleuse pour cintrer
les embouts se trouvent généralement chez les ships
fait un gabarit avec du tube pvc et quand tu auras trouvé la forme qui te convient
il suffira de la copier
alain


Calliope:Pour les formes cintrées le PVC ne convient pas. Le fer à béton n'est pas très cher et est une bonne alternative au pvc ou au plan préalable. Il permet de tracer correctement ses épures au sol avant le cintrage des tubes·le 07 déc. 10:42
07 déc. 2021
0

Merci. Il a plusieurs arceaux il me semble non? Comment l ensemble est fixé sur le roof?


08 déc. 2021
1

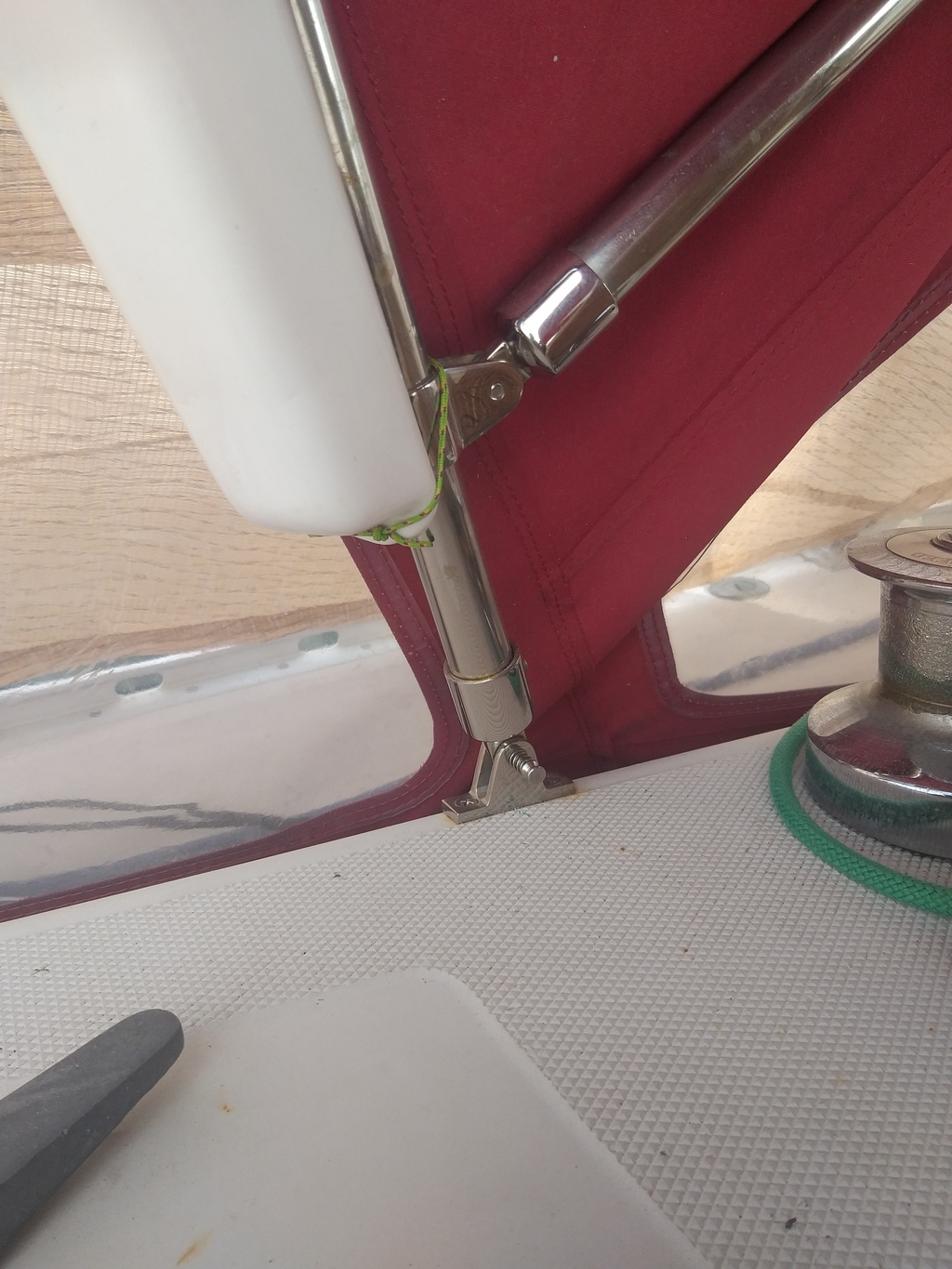

Fixation standard


Guillaume SF 32i:Merci GG.Est ce qu il serait possible de faire quelques photos supplémentaires ?·le 08 déc. 20:44
13 déc. 2021
0

Bonjour,
il est assez facile de cintrer des tuyaux jusqu'25 mm de diamètre (même en inox) pour peu que le rayon de cintrage soit plus grand ou égal à 25 cm.
Il suffit de fixer solidement sur une grande table ( ou un panneau de CTP) un disque en CTP de 50 cm de diamètre. On pose le tuyau sur la table et contre le disque, ensuite on le coince solidement à l'aide de blocs en bois eux aussi fixés (vissés ) sur la table ou le panneau. Il suffit de tirer(à la main pour l'alu, au palan pour l'inox) sur le tuyau qui pliera sans s'aplatir.
Il faut de dessiner la forme de l'arceau sur la table. Il sera nécessaire de tirer le tuyau bien au delà du dessin car par élasticité il va "s'ouvrir". Prenez des repères un fois la courbe obtenue.
Retournez le tuyau et faites la même chose de l'autre côté.
Pour assembler et fixer les arceaux les articulations se trouvant dans le commerce seront de loin la meilleure solution.
J'ai utilisé de nombreuses fois cette méthode sans abimer mes tuyaux et le rayon de 25 cm convient très bien aux courbes d'une jolie capote ou d'un bimini.
Pour me faire une idée de la future forme de l'arceau j'utilise un tuyau de chauffage souple qui garde plus ou moins sa forme une fois plié.

En espérant que cela vous soit utile.


13 déc. 2021
0

Bonjour merci mais ma demande concerne surtout les plans de fabrication, les fixations etc...
Niveau mise en oeuvre j ai des cintreuses et des rouleuses donc ce n' est pas un problème.
Merci


13 déc. 2021
0

J'oubliais,

La hauteur de la capote à beaucoup d'importance.
Il faut bien sûr que la bôme puisse passer sans problème, mais il est aussi bon de regarder si lorsque l'on est debout à la barre de son bateau (comme pour une manoeuvre au port) on voit au dessus de sa capote (bonne visibilité) ou à travers (mauvaise visibilité). La marque NV est une spécialiste des capotes hautes, sans doute pour pouvoir rentrer facilement dans la cabine.
En général les capotes "hautes" ne sont pas les plus élégantes. C'est une histoire de compromis. Une capote change énormément la silhouette d'un bateau. Un peu comme un chapeau qui vous donnera l'allure de John Wayne ou d'Elvis Pompilio ( Modiste belge) suivant le modèle.
....pas simple de faire une belle capote.


13 déc. 2021
0

Oui je me suis intéressé à la marque NV ce weekend. ils sont aux alentours de 2000€. Je me suis dit que je pouvais la faire jusque là mais finalement je pense en commander une chez eux...


13 déc. 2021
0

Bonjour Guillaume

Westhinder à raison sur la hauteur la capote doit t'abriter quand tu es assis et voir par dessus quand tu es debout sans oublier
que le conjoint peut être un peu plus petit.
Tu peux aussi te rapprocher de fabricant de bâches à camion. Tu as aussi Rochard qui travail sur plan il est précis et bien placé en prix.

Le Moko


13 déc. 2021
0

Sur cette page tu as quelques exemples d’embouts Inox en 22mm

www.svb-marine.fr[...]ox.html
