Camera sous-marine

Salut , j'ai besoin d'un conseil :
Je voudrais me fabriquer une camera sous-marine pour controler les anodes de mon saildrive.
Puisque au dernier carenage mes anodes etaient completement bouffées.
J'ai encore un petit appareil photo et une ralonge usb.
Je me demande à quelle pression le boitier doit etre resistant?
Et pour le manche j'avais pensé à un tube PVC diametre 28 mm type ecoulement.
Vous allez penser que je suis un peu fou mais plonger en cette sainson dans ma région est encore plus fou !
Les idées pour fabriquer un boitier et les connnections sont les bienvenues

L'équipage
28 déc. 2009
28 déc. 2009
0

Pression
à 10 mètres la pression est 1 bar à 1 m 0,1 bar

28 déc. 2009
0

non non

un plongeur à 10m subira une pression de 2 bars
1 bar de pression du à la hauteur d'eau
et 1bar de pression atmospherique

donc l'appareil photo subira 1+0.1=1,1à 1m

par contre le fond d'une coque ayant 10m de tirant d'eau subira une pression d'1Bar car il y aura la contre pression atmospherique dans le bateau.

josé

28 déc. 2009
0

pas d'accord

un plongeur autonome subit à 10m 2bars de pression pas 1 mais le double et là c'est de la mecanique. et à 20m il subit 3bars.prend un detendeur qui ne tient pas compte de celà et tu es mort.

Son appareil photo subira 1bar de pression admospherique plus 0.1b de pression d'eau , car il ne sera pas en contact avec l'air.. et l'étancheité à 1.1 et à 0.1 bars c'est pas pareil.

quand je prend 1b pour la pression atmospherique je ne pinaille pas c'est une valeur nominale pas suivant s'il fait beau ou mauvais et pas en montagne ou je ne sais ou .

josé

28 déc. 2009
0

.
En faites la confusion doit venir du faites qu'il est surement plongeur, toutes les tables de décompression sont calculé d'après la pression absolu puisque c'est celle çi qui compte dans la dissolution des gaz dans le corps et que c'est ce que l'on t'apprend en formation. Je doit avouer que j'ai aussi pas mal tiquer quand j'ai vu 10 mètres 1 bar ça choque ;)

28 déc. 2009
0

la pression de l'air

comme toute pression est égale à son poids par unité de surface c'est a dire au poids d'une colonne d'air d'environ 10km .Donc dans l'appareil photo tant qu'il sera dans l'atmosphere il subira une pression de 1 bar , le poids d'une colonne de 10 km .

Mais une fois dans l'eau la colonne d'air sera la hauteur de l'appareil photo c'est à dire quasiment nul par rapport au 10km d'air dans l'atmosphere.

interessant comme debat

josé

28 déc. 2009
0

.
si la pression dans le boitier est la pression de surface soit 1 bar.
a 10m on à 2 bar de pression absolu (pour faire simple sinon il faut aussi la masse volumique du liquide en plus de la pression atmosphérique ;) )

Donc la différence de pression est de 1 bar ou bien de 0.1 bar a 1m.

28 déc. 2009
0

Si Si pour le fun
Julau s'exprime en pression usuelle, c'est à dire en pression relative qui sera dans tous les cas de 0,1 bar par mètre de colonne d'eau.
La pression absolue ne présente pas d'intérêt d'un point de vue mécanique.
Si on veut absolument pinailler en s'exprimant en pression absolue, alors il faudra préciser l'altitude du plan d'eau, surtout si on examine son anode sur le lac Titicaca.

28 déc. 2009
0

Juste un détail
Ton raisonnement tiendrait si l'appareil photo était assemblé sous vide - Ce que je ne crois pas.
La pression de l'air contenu dans l'appareil est celle du lieu d'assemblage.Si assemblé au niveau de la mer, la pression de l'air contenu sera de 1 bar.Donc la pression subit par l'appareil à - 1m sera égal au gradient de pression soit 1,1bar - 1 bar = 0,1bar.

0

pas clair !
si vous enfermez un appareil photo dans un bocal à cornichons étanche la pression dans ce bocal (à température constante) sera celle du lieu où le bocala été fermé. Que vous plongiez ce bocal dans l'eau, le mercure ou dans le vide, la pression dans ce bocal reste la même.
Plus vous enfoncerez ce bocal sous la mer plus la pression de l'eau sur lui sera forte alors qu'à l'intérieur elle ne change pas, c'est pour cela que l'eau va essayer de rentrer dans le bocal ou même l'écraser. Mais tant que le bocal résiste, l'appareil photo se porte ausi bien que les sous mariniers dans un sous marin qui, heureusement pour eux respirent la même pression qu'à la surface quand on a fermé le couvercle.
L'analogie pression/hauteur de la colonne d'air n'a de sens que pour la pression atmospharique, pas pour la pression dans un pneu par exemple.
Un pneu de camion n'a pas 70 kms d'air au-dessus de lui, pourtant il est gonflé à 7 kilos au cm²
(7 bars autrefois, 7*10^5 pascals maintenant)
cordialement
Hubert, de Cherbourg

28 déc. 2009
0

CQFD
!

28 déc. 2009
0

un truc du commerce...
Salut
Tu as maintenant des petits compact étanches (olympus, fugi, pentax, canon s'y met aussi) capables de filmer...
Suivant les modèles, donnés pour 1,5m et 5m.

Amicalement,
JF
PS : Ceci dit, pour verifier des anodes, faut juste qq capable de passer 10s sous l'eau.

28 déc. 2009
0

est ce que ça vaut vraiment le coup?
à ce prix là, c'est tout fait et ça marche très bien
cgi.ebay.fr[...]autique

amicalement

28 déc. 2009
0

Bonsoir Gégé
Prend un petit bocale en verre,sa suffira.
(Bocale style 1 portion pois/carrottes)

Bons réveillons dans la froidure du plat pays (qui est le miens aussi)

Serge

28 déc. 2009
0

pour la cam sous marine sur ebay
j'en ai une exactement la meme, ca marche tres bien je m'en sert pour filmer les dauphins, mais un peu compliqué pour v"rifier les anodes, masque et tuba o

30 déc. 2009
0

cam
La camera est relié a un emetteur wireless.
Et un recepteur wireless est livré avec la cam c'est un boitier gros comme un telephone portable, tu peux enregistrer sur une carte SD ou voir en direct sur le petit ecran. En plus la cam est entourée de LED ce qui est bien pratique pour les zones sombres.

Ca fait un peu "chinois" comme qualité mais ca fonctionne bien.

0

sur quoi
branche-t-on cette caméra ? directement sur un ordi ou bien elle enregistre ? comment écupère-t-on les images ?

Hubert, de Cherbourg

30 déc. 200916 juin 2020
0

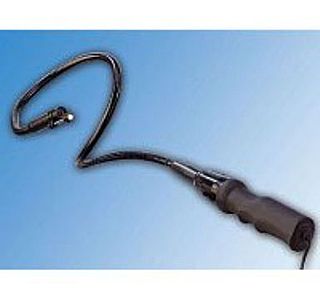

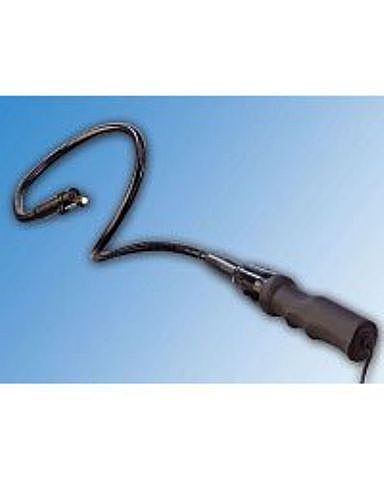

Y a ça
Un endoscope dont je me sert pour voir là où je ne dois pas !!!

Sérieusement ça permet de visiter les tuyauteries et répérer "le truc" qui bouche la conduite d'évacuation le dimanche soir.

Ici
www.pearl.fr[...]78.html

30 déc. 2009
0

et pourquoi pas
une web cam que tu monte dans un truc étanche et route.
pour notre part on a bricolé un systeme avec une camera de vidéo surveillance des tubes pvc le hublot de la chambre étanche est fait avec un plexy et la jonction etanche est un tuyau d'arrosage les fils passent dans le tuyau et la retransmission est vue sur un moniteur couleur.
le truc a été essayé a 25 m (3,5 bars de préssion pour les plongeurs et tout objet immergé plein d'air ou non)
ça marche.
avec une web cam pourquoi pas ? :-p
