cale silent bloc

le nouveau moteur a besoin d'une rehausse à l'avant pour etre aligné .
le ber moteur est en bois assez dur . Pour limiter les vibrations , on m'avait conseillé de mettre des cales en cahoutchouc dur de 2 cm .
Trouver 2 bouts de cahoutchouc qui conviennent ne va pas etre facile . 2 cales bois , c'est fastoche.
Est ce que cela vaut le coup tecniquement de mettre du cahoutchouc ???

L'équipage
18 mar. 2009
18 mar. 2009
0

Si tu cherches
des cales en caoutchouc, chez le roi malin, il y a des espèces de tapis caoutchouc fait pour amortir les vibrations des machines à laver. ça se vend en carré de 1m² ou un truc du genre pour moins de 20 Euros.

18 mar. 2009
0

inutile et même plutot néfaste le caoutchouc
de toute façon, les vibrations seront transmises par les tires-fonds

une bonne cale en bois sera bien meilleure

amicalement

18 mar. 200916 juin 2020
0

Est ce que c'est pas pire
que de visser direct sur le bois? Ce montage avec cale caoutchouc est l'ancien montage de mon rc11d (l'ancien proprio ne voulait pas je pense retailler son bati et investir dans des silent-blocs. Il y avait un elastomère en dessous chacune des pattes de fixation moteur et un tire-fond tenait l'ensemble.

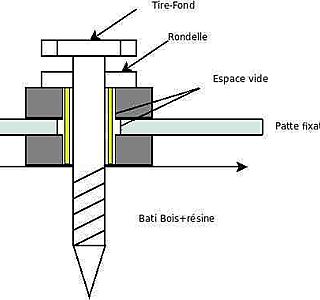

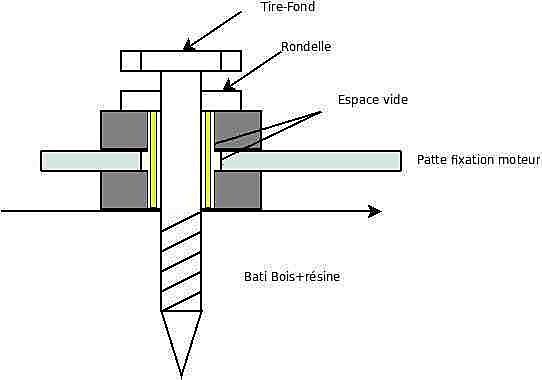

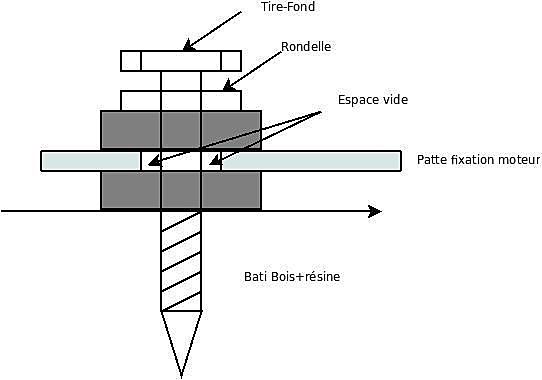

Pour ma part j'ai remis un elsatomère neuf en dessous et un autre au dessus. La patte moteur est donc en quelque sorte prise en sandwich (cf schéma

18 mar. 2009
0

effectivement
c'est pas marqué si ce sera rigide ou non. Don cje me suis ptet un peu emballé avec ma solution.

Et tu as raison c'est facile de faire une entaille dans le bati. Est ce que l'auteur peux nous en dire un peu plus sur son montage?

18 mar. 2009
0

zut et re
Zut le message est parti avant que je termine et corrige les fautes d'ortho. L'idée avec ce montage est d'avoir un espace vide assez grand entre le tirefond et les bords du trou fait dans le bati. Du coup on l'ensemble devient élastique et capable d'absorber une partie de l'énergie du aux oscillations. Certains vons crier au scandale et à une hérésie mécanique n'empêche que ça marchait comme ça avant moi et que ça me parrait pas plus mauvais que de visser direct dans le bois du bati.

18 mar. 200916 juin 2020
0

Le montage ...
...ne sert pas à grand chose, en fait.

Il serait plus efficace avec l'adjonction d'une colonnette (un tube métallique en jaune sur le dessin) sur lequel vient prendre appui la tête de la vis.

Avec ce montage, tu distingue la fonction de serrage de la vis qui, indépendante peut être efficace, et la fonction de suspension qui, indépendante de la pression de la vis ne dépend plus que de la souplesse des caoutchoucs.

18 mar. 2009
0

j'ai pas compris que le montage était rigide
dans les temps très anciens c'était monté comme ça, mais maintenant on peut faire mieux

il existe des silents blocks à taille basse; il n'est pas très compliqué de faire une entaille dans un bâti en bois massif et les pattes de fixation moteur peuvent aussi se modifier pour faire que ça passe

amicalement

18 mar. 2009
0

merci
je vais coller des cales en bois mais le coup du tapis pour machine à laver me sera utile aussi.
Un truc simple pour approcher l'alignement sans presse étoupe . arbre 25 ext. étambot 37 mm int.

18 mar. 2009
0

Un truc...
entoure ton arbre de 25 de quelques tours jointifs de bout de 6 puis pousse le tortillon dans l'étambot (laissé dépasser une extrémité de ton bout pour pouvoir le retirer. Comme 25+(6X2)=37, ton arbre sera centré par rapport à l'étambot.

Le presse étoupe, théoriquement monté souple, est sans effet sur l'alignement.

18 mar. 2009
0

pym
merci car ton " truc" est pas mal du tout !

18 mar. 2009
0

simple
tu mets un morceau de bague hydrolube ( ancienne) à chaque bout du tube et ton arbre est parfaitement centré

ensuite, tu alignes le moteur sur l'arbre à la cale de 5/100 ème, puis tu fais le balançage..

amicalement

18 mar. 2009
0

Regarde tout de même
si tu peux pas mettre des vrais silent-blocs. Tant qu'à faire des travaux...

18 mar. 2009
0

silent bloc
bonjour , il y a bien 4 silent bloc et le montage sera considéré comme souple .
C'est juste la partie avant qui a besoin d'etre haussé d'environ 25 mm .
Une fois l'ensemble approché avec la ficelle de 6mm, que l'ensemble ( tourteau inverseur et tourteau arbre )est parallele d'abord avec trait de lumiere derriere , quelle est la procédure correcte pour aligner ?? j'enleve la ficelle ? fixe les 2 tourteaux ? sort le jeu de cales etc...

18 mar. 2009
0

si ton moteur est sur silent bloc
t'embete pas avec des caoutchouc mes des cales en bois et une bonne strat par dessus

18 mar. 2009
0

pas besoin de strat
il suffit que les tires-fonds traversent les cales qui servent d'entretoise

juste bien faire boire de la lazure aux cales avant montage pour faire + propre

amicalement

18 mar. 2009
0

la procédure complete est déjà exposée de multiples fois sur le site
www.hisse-et-oh.com[...]dex.php

et d'autres accessibles par la fonction recherche

cordialement
