Cable série cross-over

Bonjour,

Une question, comme ça, en passant, qui n'est finalement pas si H.S. que cela...

J'ai acheté pour quelques roros un écran étanche WiFi dont il me faut upgrader le firmware pour qu'il se connecte à mon portable PC.
L'idée, oeuf corse, est de le positionner à la BàR, avec le PC bien au chaud à la TàC.

J'ai ramé pour trouver tous les softs et explications, mais il me reste un petit problème : la connectique.

Dans les explications récupérées en langue de chekspire, il est indiqué d'utiliser un cable série "cross-over".

Après avoir googlé, j'ai cru comprendre qu'il existait deux type de cables séries : une sorte qui va du PC à un élément non PC, une autre qui pourrait connecter 2 PC ensemble.

Come je ne suis pas certain et que le cable série que je possède ne semble pas fonctionner, avant de faire des bêtises sur cet écran, [b][i]quelqu'un pourrait-il m'expliquer exactement ce qu'est un cable série cross-over ?[/i][/b]

Merci d'avance
(j'ai ramé plusieurs semaines pour trouver le bon firmware et là, je rage (un peu) d'être bloqué par un éventuel problème de connectique)

L'équipage
09 déc. 2007
09 déc. 2007
0

Précisions
En me relisant, je réalise que je ne suis pas très clair.

En fait, ce cable série cross-over est nécessaire pour brancher l'écran WiFi (qui possède une connection RS232) à un PC quelconque pour y charger le nouveau firmware.
Ensuuite, ce cable n'a bien entendu plus d'utilité, puisque l'écran tactile, connecté au PC grace à son firmware upgradé, se règle directement avec le stylet.

09 déc. 2007
0

Croisé
Cross over = cable croisé, par opposition à cable droit il me semble

pc

09 déc. 2007
0

Bon, je crois que j'ai trouvé...
www.microchipc.com[...]_cable/

Me reste plus qu'à bricoler ou à en commander un...

09 déc. 2007
0

RS 232 cross over...
ou Null Modem veut dire câble croisé donc il faut relier 2 vers 3 et 3 vers 2, masse 5 avec masse 5.

Un câble série normal est câblé 2 vers 2 et 3 vers 3.

Jean

09 déc. 2007
0

look at ...
www.bb-elec.com[...]ork.asp

modem to modem cable crossovercable db9 to db9

ou plus simple (ca doit marcher)

www.microchipc.com[...]_cable/

en fait suffit de mettre pin 2 sur 3 et le 3 sur le 2

09 déc. 2007
0

yesssss
je confirme , en DB9

2 vers 3
3 vers 2
5 vers 5

Les autres sont le plus souvent inutiles.

09 déc. 2007
0

Vi,Vi, merci....
Les mystères de google.

Il suffit que je pose la question sur un forum pour qu'enfin je trouve la réponse via google.;-)
Comme c'est en vente chez Conrad, je crois que vais attendre jusqu'à demain, plutôt que de bidouiller.

Merci quand même pour vos confirmations.
Si ça marche, je serai très content.

09 déc. 2007
0

faites attention
En DB9 il existe deux type de câbles.

Le câble modem non croisé 2-2 et 3-3
et le câble AT qui lui est croisé 2-3 3-2 avec 2 DB 9 femelles pour relier 2 PC entre eux du temps des bon vieux AT.

Donc il s'agirait d'un CABLE AT et non d'un câble modem.

Pour Robert : Vrai le DTR et RTS servent peu, j'ai entendu dire que certains fabricants s'amusaient à utiliser ces deux fils en liaison série ordinaire pour rendre leurs équipements captifs de leur logiciels.

10 déc. 2007
0

donant / donant
tu nous en dit plus sur cet écran wifi étanche à quelques roros ?

10 déc. 2007
0

Panasonic cf-07
Salut Francis,

Désolé de répondre tardivement, mais j'étais pris avec toutes mes bidouilles.

Il s'agit en fait d'un PC panasonic CF-07 avec son écran déporté CF-VDW07 dont tu peux apercevoir le descriptif de l'écran sur le site de Nauticom
www.nauticom.fr[...]82.html

Je l'ai acheté (complet avec son pc) sur ebay à un chinois hyper efficace et réactif (en sus de la vente, il m'a envoyé par la suite des softs gratos via rapidshare.com et des adresses de clients ayant acheté le même matos). J'ai été réellement bluffé par sa réactivité et son efficacité.

L'écran communique très bien avec son "brick-laptop", mais pour le faire communiquer avec mon portable Dell, il me faut changer le firmware de l'écran d'où le besoin d'un câble série croisé.

Mais je dois avoir un problème de port COM, car cela ne marche toujours pas...

Tiens puisque l'on en parle...
Si qqu'un peut m'expliquer les settings du soft, cela pourra peut-être m'aider à paramétrer mon port COM.

Ceci est le fichier (les questions suivent en-dessous):

[SETTING]
; 1:COM1 2:COM2 ...
ComPort=1

; 57600bps
ComSpeed=57600

; 1:Serial
ComKind=1

; 0:None 1:RTS/CTS
ComFlow=1

; Please specify with a relative path.
FirmFile1=\firmware\blloader2.b
FirmFile2=\firmware\newBl.b
FirmFile3=\firmware\wdspV200L10M12withFont.b

; Please specify with decimal number.
; (0x10000 = 65536, 0x05000 = 20480)
WriteAddr1=65536
WriteAddr2=0
WriteAddr3=20480
;
BlLoaderVer=VER0802
;
NewBlVerAddress=11256
NewBlVerValue=V07L16L
;
OldFirmVer=V1.01L15
NewFirmVer=V2.00L10M12
;
VersionCheck=0
;
FirmOnly=1
;
;if FirmOnly=1, following settings are not used, but do not delete.
; FirmFile1, FirmFile2, WriteAddr1, WriteAddr2, BlLoaderVer,
; NewBlVerAddress, NewBlVerValue


Mon port com est le n°1, ce qui est bon, mais en 9600 bauds.
Question: je règle le port com sur mon PC à 57600 ou j'indique 9600 dans le fichier settings (à la place de 57600)

Par contre ComFlow=1 (RTS/CTS) je ne sais pas à quoi cela correspond... et s'il faut changer quelque chose.
Idem pour les WriteAddr et le reste...

Enfin, le test FirmOnly, dois-je le mettre à 0 ?

J'hésite à tout chambouler sans précaution, car comme l'écran communique actuellement avec sa "brique", si je ne réussis pas mes nouveaux réglages, j'embarquerai cette brique (à la place ou en plus du Dell).

Oeuf corse, si tout fonctionne, j'enverrai des copies de l'écran en fonctionnement (enfin, dès que ma jambe multi-cassée me permettra de continuer mes travaux de rénovation de mon bateau).

10 déc. 200716 juin 2020
0

Ca marche...
En fait, en faisant le c/c du settings dans ma question précédente, j'ai "bien" lu l'ensemble, du coup.

Et la réponse était dans ma question, il fallait switcher le FirmOnly en mode 1.

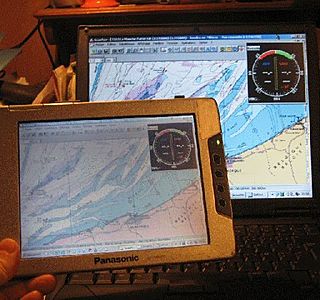

La photo montre que - contrairement au 1200 roros de nauticom -, pour moins de 300 roros, on a le même système (et en +, j'ai un petit pc panasonic supplémentaire, okazou...)
:pouce:
