cable panneau solaire

Bonjour à toutes et tous,

Une question me turlupine: peut-on prendre n'importe lequel fil électrique pour connecter des panneaux solaire???.

Cordialement.

L'équipage
31 jan. 2015
31 jan. 2015

fil basse tension , il me semble .

31 jan. 2015

cable extérieur souple et de section suffisante

31 jan. 2015

6² multibrins et la gaine qui va avec pour montage extérieur.
Se vend au mètres chez les épiciers spécialisés.

31 jan. 201531 jan. 2015

Ce que tu appelles un fil, s'appelle en fait un conducteur.
Il est composé d'une âme (conductrice) et d'un isolant, cet isolant n'est pas prévu pour les agressions extérieures, et c'est pour cela qu'il doit être posé en gaine (IRL-ICTA....).
Ce que tu dois poser est un câble, il peut être monoconducteur (un seul"fil") mais possède par dessus son isolant, une gaine qui le protège des agressions extérieures (pluie, soleil, coups, abrasion).
On utilise souvent du câble multiconducteur.

Donc pour répondre à ta question , c'est non, pas un fil quelconque, mais un câble souple (la souplesse du conducteur est fonction du nombre de petits "fils" qui composent l'âme).

31 jan. 2015

Merci pour vos réponses rapides.

je dispose d'un cable de 6² trois fils, le moins, le plus et la masse, un cable qui pourrait servir à faire une rallonge quelconque.

Est-ce que je peux m'en servir pour connecter le panneau solaire, ou bien faut-il un conducteur special panneau?
Peut être y ajouter une gaine pour la partie qu'il va se retrouver à l’extérieur du tube du portique.
Je crois avoir été un peu plus clair sur l'énoncé de ma question.
merci.

Cordialement :coucou:

31 jan. 2015

Oui ça va aller si c'est du souple. Pas besoin de gaine pour le coté technique, mais peut être que oui pour l'esthétique.

31 jan. 2015

oui c'est du souple donc pas de problème.

Merci je suis soulagé car je pose mon portique cet après midi et bien sur le câble passe dans les tubes.
Merci à tous pour vos réponses rapide.

Cordialement.

31 jan. 2015

Attention quelle puissance de panneau? et quelle longueur de câble ,
tout ceci pour la section.

31 jan. 2015

chez normachin on trouve du fil polarisé pour haut parleurs d'éxellente qualité dans des diamètres conséquents .
il suffit de proteger les parties extérieures avec de la gaine thermo
alain

31 jan. 2015

la puissance du panneau devrait être au alentour de 100 à 140w je n'ai pas encore acheter le panneau!! est-ce que une section de 6² suffit??

Cordialement.

31 jan. 2015

Quelle longueur ?

31 jan. 2015

Quelle longueur, pour le câble je suppose , environ 5m du portique au régulateur peut être moins?

Cordialement.

31 jan. 2015

Ok, c'est bon

31 jan. 2015

du 4mm2 suffit ,soigner la connectique ..
alain

31 jan. 2015

oui je vais soigner toutes les connections, portique installé cet après midi.

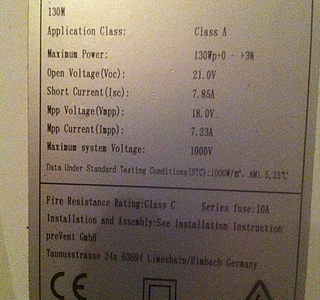

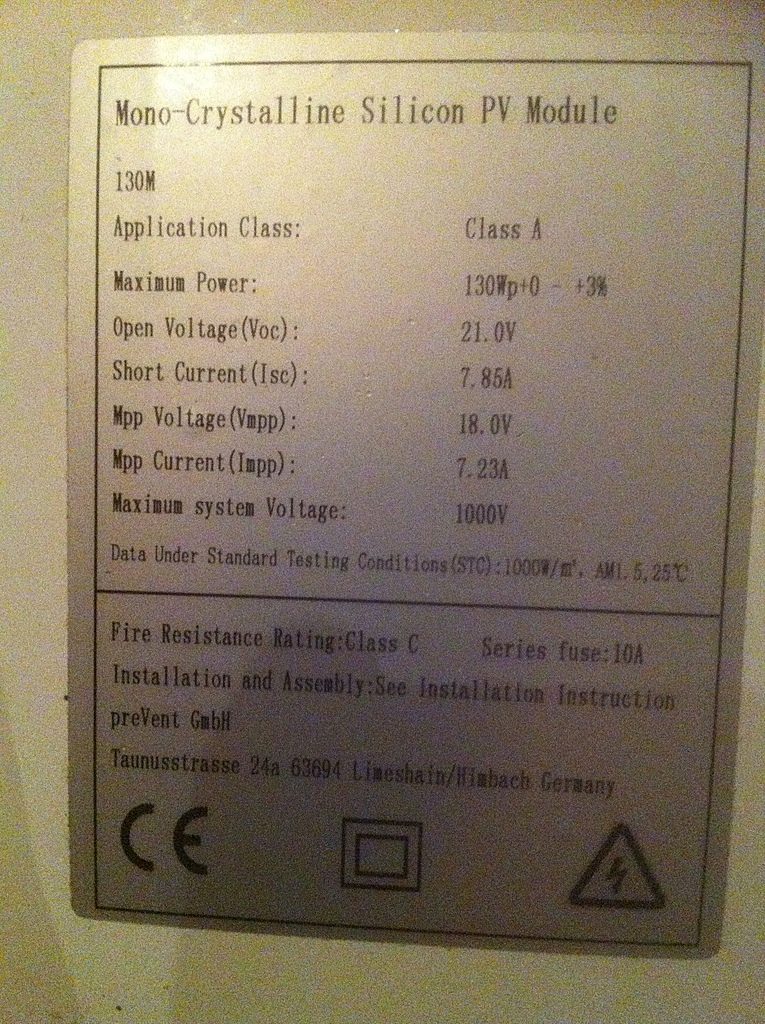

J' ai récupéré un panneau solaire d'occasion de marque allemande de 130w avec l'écusson CE de la norme européenne inscrit sur le cartouche constructeur.
La question est comment savoir si il fonctionne en sachant que je n'ai pas de régulateur, je pensais le mettre au soleil et et mesurer la tension avec l’ampèremètre, quand pensez-vous?.

Cordialement.

31 jan. 2015

avec ton voltmètre, à l'entrée du régulateur, tu devrais mesurer 18V env ...

31 jan. 2015

avec l'ampèremetre tu vas mesurer le débit en court circuit
et avec le voltmétre la tension ou DDP
alain

31 jan. 2015

Attention (tension et demi) CE ca veut dire China Export. Donc il faut pas trop lui mettre de tension il risquerait de se fendre. Mieux vaut le brider assez fermement.
L'amperemtre lui ne donnera rien au soleil.

31 jan. 201516 juin 2020

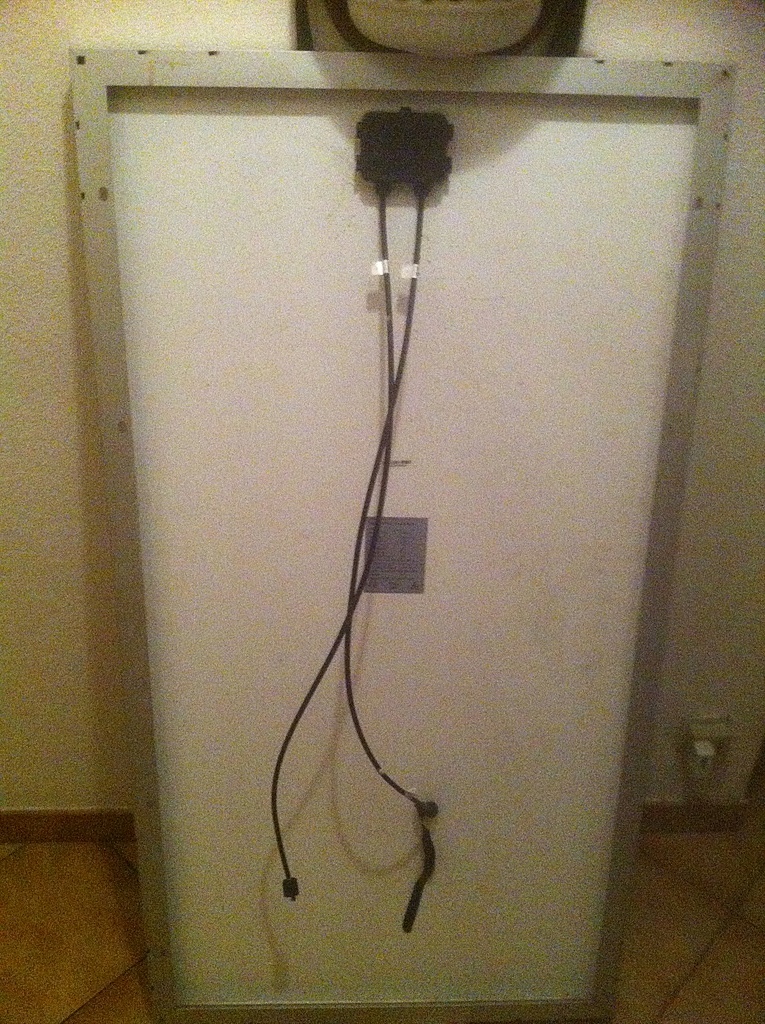

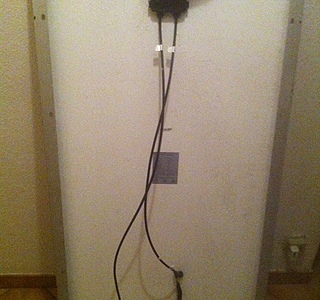

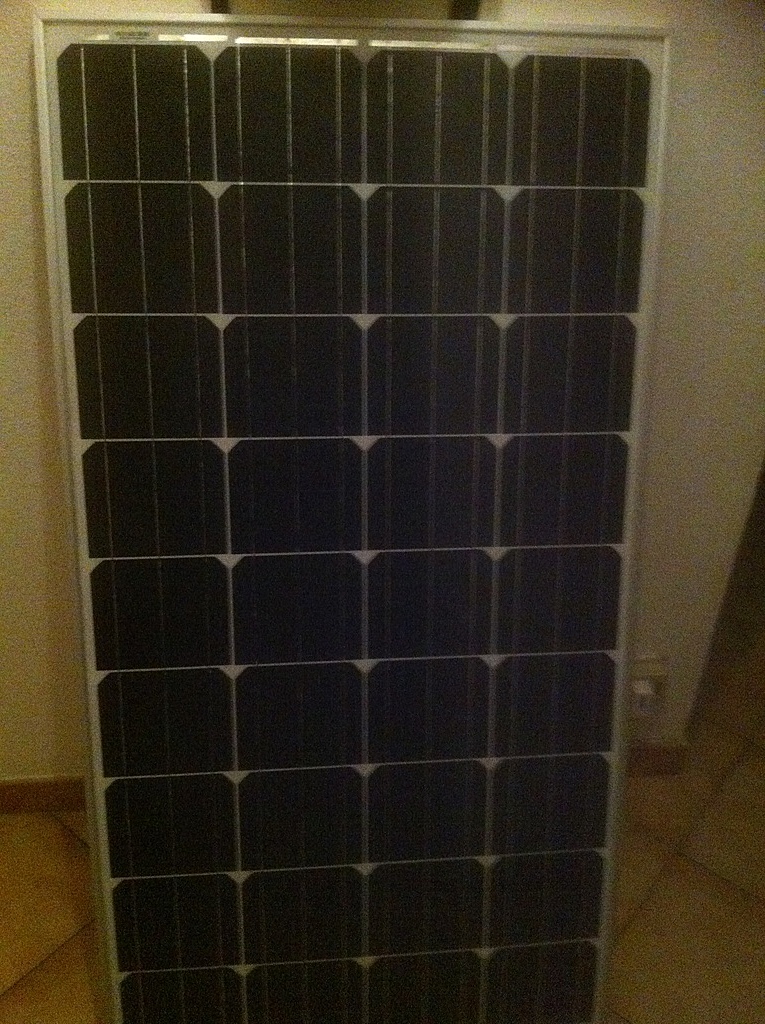

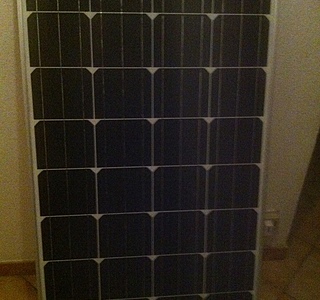

voila quelques photos qui pourront peut être vous éclairer concernant le panneau solaire, merci.

Cordialement.

01 fév. 2015

la boite noire ,c'est sur air afrique ????
alain

31 jan. 201531 jan. 2015

Bien vu, deux batteries de 105 AH, pour le régulateur, je pense un Victron
75/15 MPPT? je vais acheter le régulateur et l’essayer avant de l'acheter.
Cool super idée, je regarderai.
Merci.
Cordialement.

01 fév. 201516 juin 2020

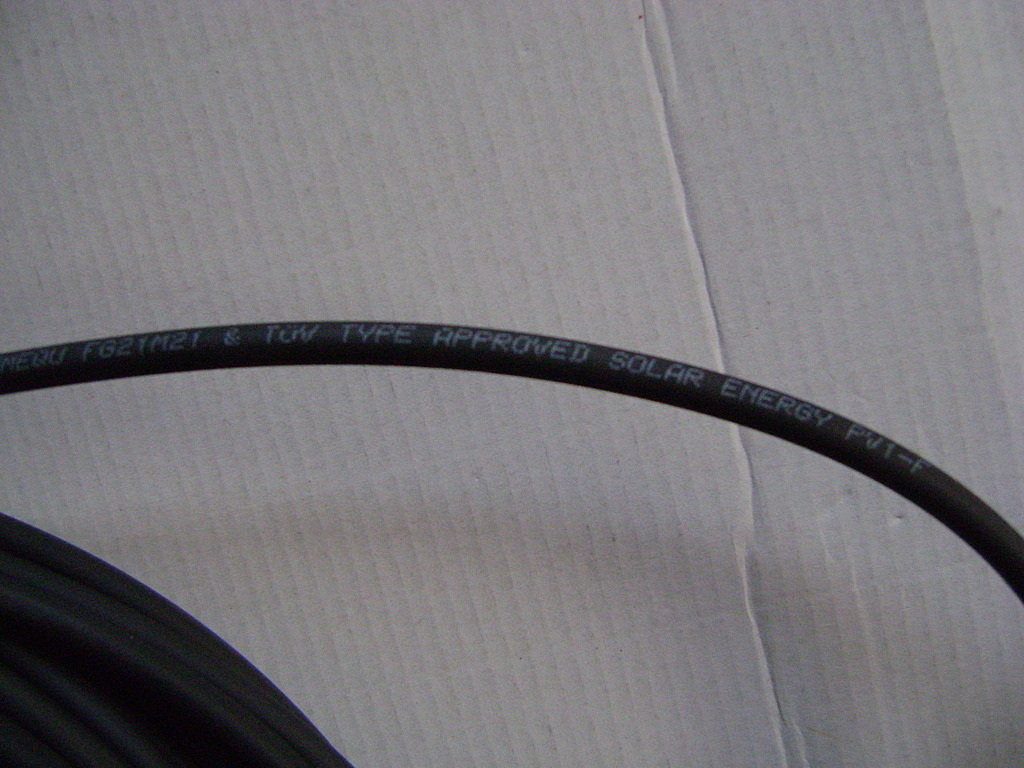

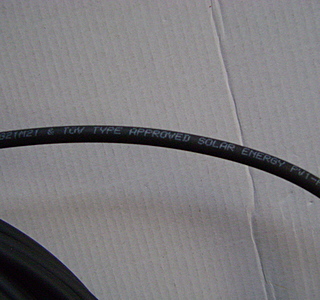

bonjour moi j'ai pris du câble solaire de 4 mm² pour système photovoltaïque longueur 12m ( je ne sais pas si cela se voit sur la photo )

01 fév. 2015

y'en a chez uchimata de celui là
