Cable data pour GPS MAgellan 5200DX

bon d'accord c'est un vieux nanard mais il fonctionne encore et comme il venait avec le bateau...
Aujourd'hui, vu que j'ai un multiplexer qui le permet, j'aimerais pouvoir l'utiliser en backup du garmin (un autre nanard de GPII que j'avais acheté pour le pacifique.... un bail ;-) ). Manque de bol, j'ai pas le cable data qui permet de connecter le GPS au multiplexer et comme c'est encore et toujours la bonne vieille histoire du cable propriétaire magellan.... bref le nanard backup est équipé d"une sortie NMEA à 6 broches avec détrompeur et j'ai eu beau chercher sur internet.... rien absolument rien sur le cablage, comment faire son truc soi-même, etc...
J'ai pas trop envie de brancher au hasard pour voir "quand ça marche ou pas" parce que je ne sais pas si je risque pas de cramer le multiplexer ou le gps (c'est tellement vieux ces trucs là que ça devient vite susceptible ;-) ).
Alors si des bonnes âmes peuvent au moins m'indiquer le NMEA + et - après je peux essayer de me démerder.
Muito danke, muchas thanks et merci d'avance

L'équipage
06 août 2007
06 août 2007
0

désolé
je m'suis débrouillé avec un multimètre et j'ai trouvé.
Pour ceux que ça interresse c'est la broche 5 qui fait le nmea + et la 6 qui fait le 0v.
la numérotation en partant dans le sens contraire des aiguilles d'une montre le détrompeur en haut (Nord) on commence par la 1 au NNW.
la 5 est donc E et la 6 NNE.

06 août 2007
0

Au fait pour la prise 6 broches
c'est pas une prise DIN (les trous sont ronds).

C'est une prise femelle et j'aurais besoin de la mâle si c'est facile à trouver. Quelqu'un sait ce que c'est et où trouver ça ?
J'ai pas trouvé chez conrad mais je cherche encore.
Viele(?) Obrigada, many gracias et d'avance merci ;-)

06 août 2007
0

une tite tof ?
une petite photo de la prise femmelle, ça aiderait bien............

de nada !

07 août 200716 juin 2020
0

P...t.. de wifi

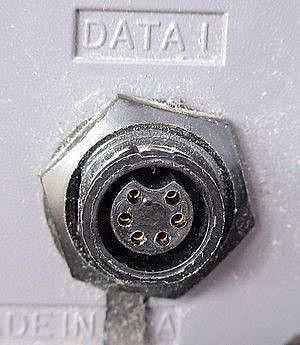

voilà la photo du bidule (quelle bonne idée et quel manque de reflexe ;-) ).
Diam ext 17mm
Diam de la partie "prise" : 10mm

07 août 2007
0

classique
A vue de nez, on dirait un Din à verrouillage , 6 broches 270° , sauf erreur de lecture.

Faudra peut-être renoncer au verrouillage et prendre une 7 broche en coupant la broche du milieu ...

www1.produktinfo.conrad.com[...]dlc.cgi

Ou alors, peut-être virer le socle Din du GPS et le remplacer par un autre ?

Tu pourrais surement l'acheter chez RadioSpares, mais ce ne sont pas des gens à expédier pour 3 euros de matériel à un particulier ...

07 août 2007
0

Amphénol
voir ici, page 20 et suivantes:

docs-europe.electrocomponents.com[...]d97.pdf

En vente chez Radiospares.fr

07 août 2007
0

ok merci
je vais voir si il y a un magasin d'électronique (??) dans le coin , mais je doute très fort de trouver ça.

07 août 2007
0

génial
avec toutes les cotes réellement utiles (si je me gourre avec ça ;-) ).
