Câblage tableau électrique

Bonjour

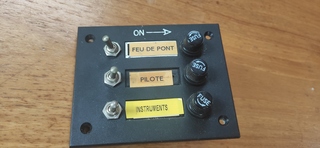

Pouvez vous m'expliquer comment se branche ce petit tableau électrique ? (Voir photo)
Merci beaucoup

L'équipage
15 sept. 2021
15 sept. 2021
0

Bonjour,

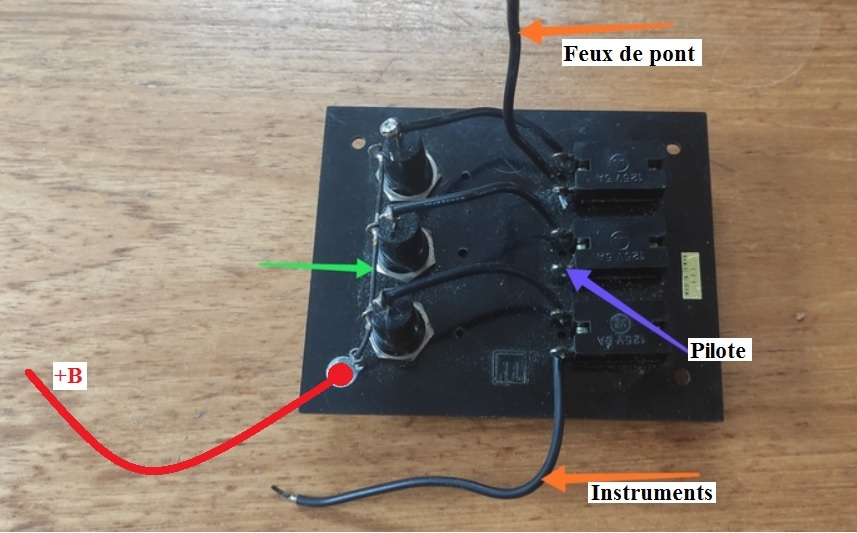

La flèche verte c'est l'alimentation (coté batterie).
Les autres flèches correspondent aux circuits à protéger ( Feux de pont, pilote, et instruments)


15 sept. 2021
0

Merci beaucoup

Donc vert c'est l'alimentation.

Et les autre flèches sont les sorties + vers les instruments, feux ....

Du coup pas de branchement de négatifs ?


15 sept. 2021
0

Non mais faudra quand même le - aux instruments. Attention à la gaffe ;-)


15 sept. 2021
0

Oui bien sûr.
Merci beaucoup 👍


15 sept. 202115 sept. 2021
0

Hello,
Ce sont des interrupteurs unipolaires, c'est à dire qu'ils ne coupent que le (+) dans ce cas.

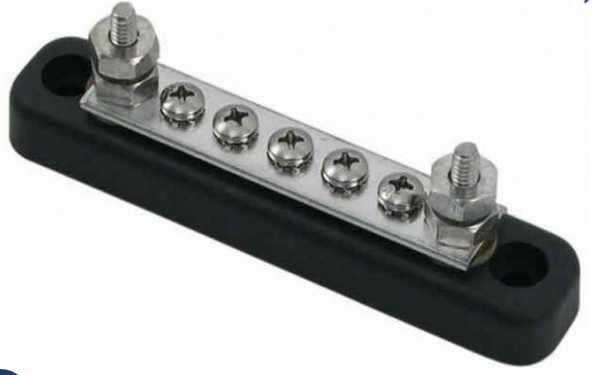

Pour ce qui est de l'alimentation du (-), il faut en général utiliser une barrette de masse.
Un gros fil (-) arrive sur la barrette qui va distribuer le (-) vers tous les autres consommateur sans qu'il y ait d'inter sur cette section là de la ligne.
Amicalement.
FX


15 sept. 2021
0

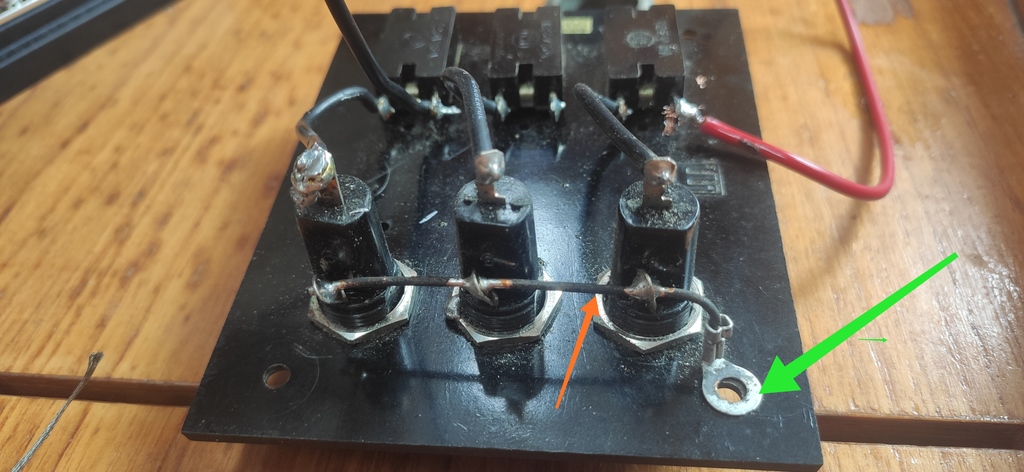

J'ai commencé à câbler mais ce qui me chagrine c'est que si je relis l'alimentation sur la flèche orange (cf photo) j'ai l'impression que c'est plutôt une masse (passage de la vis, cf flèche verte).

Votre avis ?

Merci


15 sept. 202115 sept. 2021
0

C'est vrai que le branchement d'un + sur un boulon de fixation c'est un peu étrange.
A ta place, je désaisonnaliserait l'œilleton du support


Calliope:Bon j'arrive pas à corriger la coquille:il faut lire "désolidariserai" au lieu de "désaisonnaliserait" bien sur·le 15 sept. 19:15
15 sept. 2021
0

Hello,
C'est un (+) commun
Amicalement.
FX


Calliope:Le + en entrée est commun évidemment, c'est sa fixation au support qui est étrange.Il existe des installations avec positif à la masse, c'est peut être son utilisation originelle·le 15 sept. 19:16
matelot@17523:C'est le négatif des ampoules!·le 15 sept. 19:09
Calliope:matelot@: y'a pas d'ampoule mais des fusibles·le 15 sept. 19:12
KivoaLai:Yapa d'ampoules·le 15 sept. 19:15
15 sept. 2021
0

Salut,
En y regardant d'un peu plus prêt, on peut considérer que la plaque de ce tableau de bord est un isolant (plastique, bakélite, fibre de verre, etc...) et qu'un des 4 boulons de fixation puisse servir de borne pour le "+B": ainsi, pour la section du fil du "+B", et de sa cosse, on pourra s'adapter facilement.
Pourquoi pas...?
Mamita


Calliope:Tout à fait d"accord, sauf que la vis ou le boulon (métallique bien sur) qui va fixé ce connecteur sera directement relié au + de la batterie et je trouve pas cela très propre. Il serait quand même plus prudent je pense d'isolé d'une façon ou d'une autre cette borne positive.·le 15 sept. 20:20
15 sept. 2021
0

Du coup j'ai désolidarisé la partie métallique côté vis et j'y ai soudé l'alimentation générale.
Ça fonctionne parfaitement.
Merci à vous 👍
