cablage répartiteur

bonjour à tous
j'ai bcp appris à fréquenter régulièrement le forum,
nottamment en électricité mais je suis loin de maitriser le sujet
voici 1 tof de mon répartiteur de charge tel que monté (j'espère qu'elle sera lisible)
pls questions: a quoi sert le plot central non occupé? pourquoi retrouve t on à gauche et à droite
un cablage vers la bat service ainsi que vers le régul éolienne?
dans mon esprit il devrait y avoir un départ bat mot. d'un coté et bat serv. de l'autre
merci

L'équipage
12 fév. 2010
12 fév. 2010
0

a TYZEF
bonjour,
je n'ai pas la "tof"

12 fév. 201016 juin 2020
0

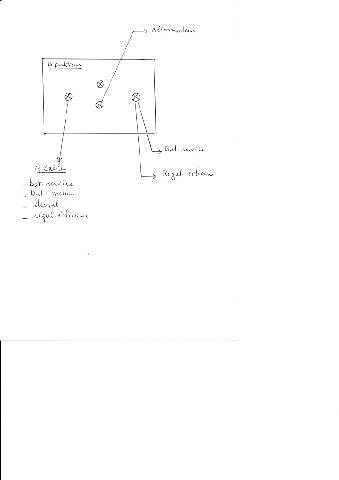

avé le schéma
passera passera pas,

12 fév. 2010
0

Passé mais...
...on voit que dalle. Un fichier un poil plus gros ?

12 fév. 2010
0

Répartiteur
C'est quoi la marque ?

Tu doit avoir une arrivée pour l'alternateur et plusieurs sorties vers batterie service, moteurs?

12 fév. 2010
0

au diable les schémas
sur le plot de gauche:4 cables:bat mot.,bat serv.
dessal et régul. éolienne
sur le plot de droite: 2 cables: bat serv. et régul.
éolienne
plot central du bas:alternateur
plot central du haut: rien
voili les gars

12 fév. 2010
0

Bizarre, ce montage
les plots gauche et droite semblent un plusitif 12V et un moinsitif. Pour un répartiteur, c'est plutot étrange d'avoir 2 batteries sur le même plot. Franchement, c'est bizarre.

Normalement, sur ce type d'appareil:
- plot de gauche sur un plus d'une batterie
- plot de doite sur le plus de l'autre batterie
- plot du bas = entrée de la charge alternateur
- plot du haut est une diode de référence pour l'alternateur. Y a-t-il un petit R gravé et/ou est-il plus petit que l'entrée alternateur ? Sinon, c'est une deuxième entrée pour une éolienne ou un groupe, par exemple.

Les bornes moins sont branchées directement sur les batteries.

Il faudrait nous donner la marque et la référence de l'objet pour une recherche internet.

12 fév. 2010
0

je n'irais au bateau que d'ici 15 j
je vous dirais alors ce qu'il en est de l'engin
merci à vous

27 mar. 2010
0

je reprends ce fil
bonjour à tous
le répartiteur est un navico model 952 R
il y a bien une borne R non occupée.

sinon on a sur celle de gauche 4 départs:
+ bat mot, + bat serv, dessal et régul éolienne
et sur celle de droite 2 départs:
+ bat serv et régul éolienne
comprends qui peut
merci de vos lumières
