Câblage prise aérien SIMRAD IS20

Bonjour, en démontant l'aérien (anémomètre et girouette) d'un SIMRAD IS20, j'ai malheureusement arraché les 4 fils (rouge, noir, bleu et jaune) de l'intérieur de la prise de l'aérien. Pour ressouder, il faut que j'ai la correspondance entre ces fils et chaque borne de la prise. Si quelqu'un a cela, ou même un aérien dont il pourrait regarder ce câblage,évidemment ça m'éviterait d'acheter un aérien complet !
Merci d'avance de vos infos.

L'équipage
10 juil. 2024
10 juil. 202410 juil. 2024

salut,
j'ai pas mal de docs sur le IS20 mais aucune comprend le cablage !
tu connais deja le plot de la fiche femelle du fil jaune
appareil sur "ON" tu testes sur les 3 autres plots de la fiche femelle :
les 2 plots avec voltage 12V (ou moins) c'est l'alim +/- donc rouge et noir
le 3eme plot testé avec le plot trouvé - et voltage inférieur (en principe nul) c'est le fil bleu


10 juil. 2024

Merci, effectivement ça pourrait fonctionner, le problème c'est qu'il faut que je fasse ça à 13m de haut.


11 juil. 2024

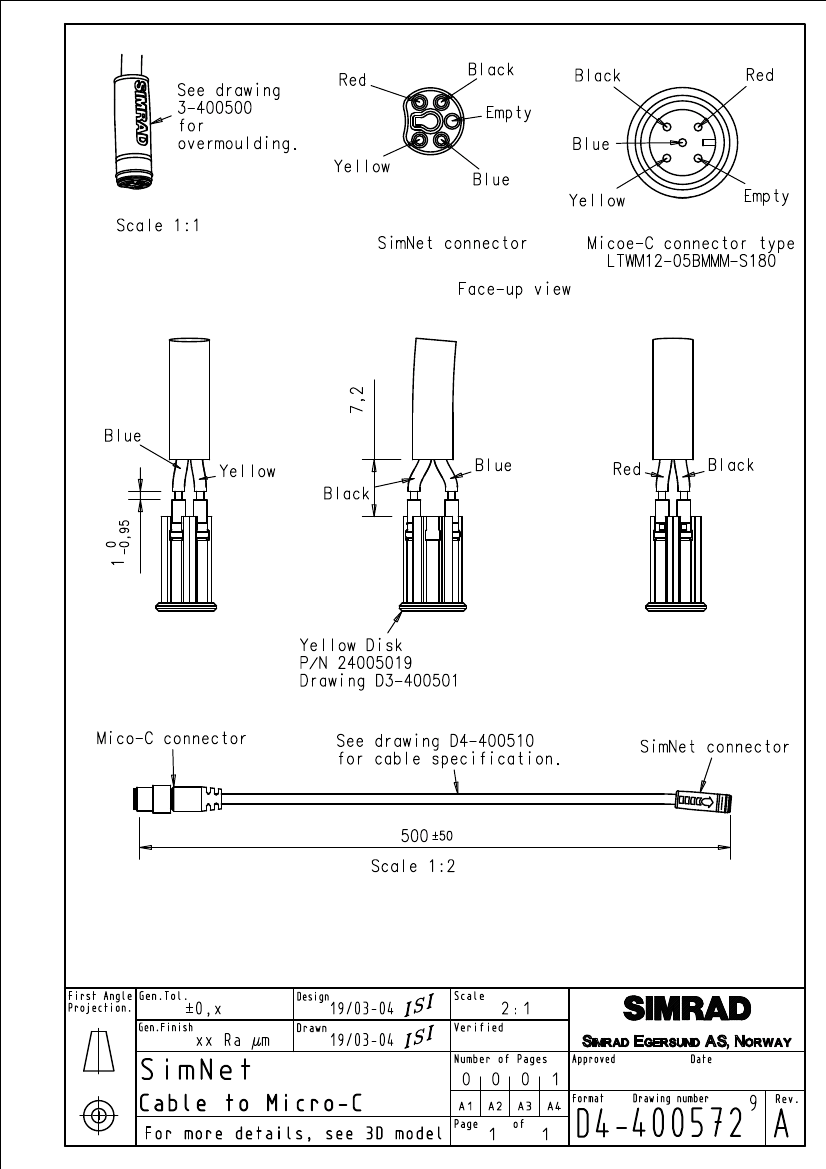

le plan de cablage des prises simnet


11 juil. 2024

Bonjour,

J'ai démonté mon aérien IS20 la semaine dernière, il est dans mon bateau mais je ne suis pas à bord.

Dans 3 jours maxi je poste des photos dans ce fil...


11 juil. 2024

Pour ma part, j'avais serti des petites cosses sur les broches de la fiche simnet puis noyé l'ensemble dans de l'ABS coulé. Ça fonctionnait correctement mais l'anémo sous-estimait la force du vent (probablement un problème de roulement) et je l'ai remplacé par un capteur ultrasons.


12 juil. 2024

Merci, je suis preneur de la photo de des câbles sur la broche. Merci d'avance.


13 juil. 2024

bonjour,
tu trouveras ci-joint le manuel de l'anémomètre IS20, sans que l'identification des câbles électriques soit parfaite.
par ailleurs, une autre piste :
www.hisse-et-oh.com[...]ad-is20
Bien cordialement.
Estey.



13 juil. 2024

Bonjour,
Aïe ! Pas si simple : je n'ai pas démonté la prise elle-même, j'ai trop peur d'arracher les 4 fils.

J'ai donc relevé au multimètre les infos du dessin ci-joint auquel je ne comprends rien...

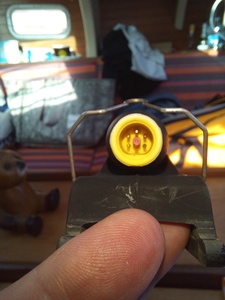

Les connexions sont nommées dans le même sens que la photo de la prise.

Désolé


Bonjour et merci à tous, grace à vous le matériel est remonté et surtout ça fonctionne.
Merci encore.


delices2:👍 Tu as pu faire une photo ou un dessin du câblage ?Merci ·le 15 juil. 11:22

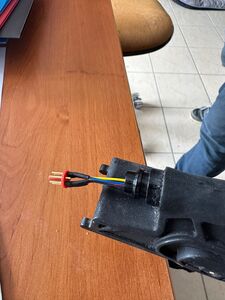

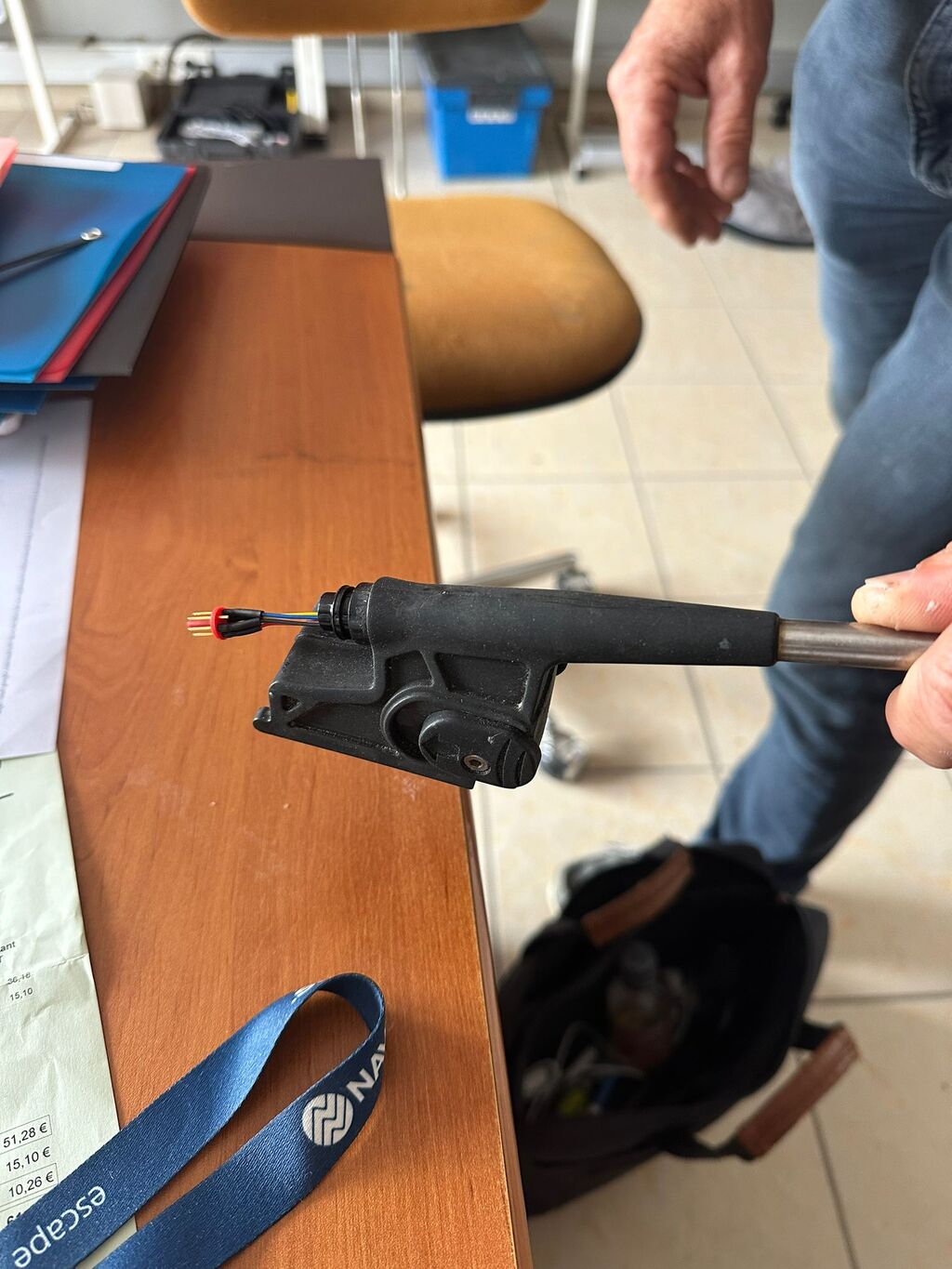

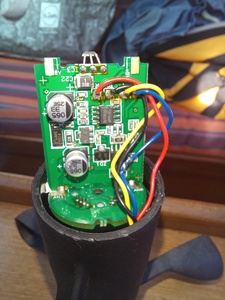

Bonjour, voici les photos du matériel.
