Cablage Miniplex 2wi + GPS et VHF AIS ?

Bonjour,
J'ai lu mille trucs avec la fonction recherche, mais je n'ai pas trouvé mon bonheur (peut etre ai je mal cherché ?)

J'ai a bord un ensemble de bidules qui, separement fonctionnent parfaitement et "font le travail"
Je voulais, en plus, grouper toutes les infos sur ma tablette et profiter du confort d'OpenCPN.

J'ai donc achete un Miniplex 2Wi sur lequel j ai a cabler:

Un GPS Traceur
Une VHF ASN AIS
Un Loch speedo en Seatalk

Un repeteur
Un pilote (Eventuellement, je m'en sert tres peu)

La, je sais pas comment cabler le bazard pour etre le plus efficace. En particulier le GPS et la radio qui doivent communiquer entre eux.
Doivent ils le faire via le multiplexeur ou en dehors ???
Merciiiii.....
A+, Lolo

L'équipage
03 août 2015
03 août 2015
0

Le tout branché vers le Multiplexeur :

Les infos qui entrent dans le multiplexeur : les données GPS, les données Seatalk du loch, les cibles AIS de la VHF.
Le multiplexeur "réexpédie" par ses ports de sorties, les données du GPS vers la VHF, les données du loch vers le traceur.
Sur ta tablette avec OpenCpn, (je ne connais pas personnellement), tu peux récupérer en WiFi, les infos du GPS, du loch, les données AIS de la VHF...

03 août 2015
0

Merci Ellargo...
J'ai pas precisé, mais l'idee c'est bien d'utiliser OpenCPN en plus du traceur.
Dans ce cas d'un cablage tout vers le multiplexeur, si une panne survient sur le 2Wi, et sans recablages, je perds l'AIS, mais surtout l'ASN !??
Emmerdant, non ??
A+, Lolo

03 août 2015
0

Oeuf corse... soit avoir un Multiplexeur en double... sinon, avoir un schéma précis des branchements avec couleurs des fils de chaque appareil comme branché actuellement. En cas de panne quelques minutes pour remettre le tout à l'ancienne. A mon avis, les pannes sont bien sûr possibles,mais peuvent aussi intervenir sur la VHF, la tablette, etc... donc...

03 août 2015
0

Ok ca se tient ! :heu:
Une idee: Est ce possible de brancher la sortie du GPS sur le multiplexeur ET directement sur la VHF ???
A+, Lolo

03 août 2015
0

Salut,
Je suis dans la même config que toi.
J'ai un pb...lorsque je raccorde l'antenne GPS et la VHF au multiplexeur 2wi il ne se passe rien et lorsuqe je les relie en direct ça fonctionne !
Si tu trouves la solution, je suis preneur.
Merci

03 août 201516 juin 2020
0

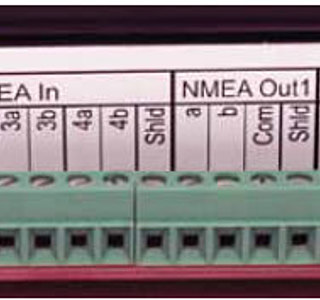

Depuis le GPS, (Fils du GPS), NMEA OUT vers le Multiplexeur 1 A ET 1B,depuis le multiplexeur vers la VHF, NMEA IN (Fils de la VHF), NMEA OUT A ET B.

03 août 2015
03 août 2015
0

Merci Ellargo !
Quand tu dis "un peu".... C'est "un peu plus" ? :mdr:
Mais bon c'est pas dur a lire, donc ca fait pas d'mal !
Je lis ca:
"En d’autres termes les données NMEA 0183 d’un seul instrument peuvent être envoyées sur le même fil à plusieurs autres instruments compatibles NMEA 0183, mais les données NME0A183 de plusieurs instruments ne peuvent pas être réunies sur un même fil et envoyées à un seul instrument."
Donc je dois pouvoir envoyer la sortie GPS sur le multiplexeur ET sur la VHF, ca regle "mon probleme"...
Ok ???? Ou j'ai rien pigé ??? Ou c'est debile, ca sert a rien ???
A+, Lolo

04 août 201516 juin 2020
0

si cela peut t'aider...


14 août 2015
0

Hello
Ben non ca m'aide pas bien... J'ai deja tout lu.

Donc... Meme si j'arrive a qqs resultats, au final j'm'en sort pas ! :(

J'ai a bord:
* GPS Lecteur de carte Sondeur Garmin.
* VHF ASN AIS - RO 4800
* Bidata ST40 (Raymarine, donc Seatalk)
* Repetiteur Navman Repeat
* Miniplex 2Wi (Firmware a jour)
* Tablette windows 8.1 Asus + OpenCPN 4.00

J'ai reussi a:
* Faire tourner MPX-Config et voir toutes les trames renter.
* Les diriger vers les bonnes sorties.
* Fair communiquer entre eux, la VHF et le GPS (C'est deja ca ! )
C'est a peu pres tout ! :lavache:

Je n'arrive pas a:
* Visualiser les données du Bidata ST40 sur le repetiteur (via le miniplex bien entendu). J'aimerai avoir la vitesse et la profondeur visible depuis la barre !
* Connecter la tablette au Miniplex en Wifi ! (avec XP ca prend 2 secondes, avec 8.1, rien a faire !!!) :non:
* Utiliser la moindre trame sur OpenCpn (meme en USB, je les vois passer dans la fenetre de controle NMEA0183, mais rien ne s'affiche sur la carte)

Si vous avez la moindre idee pour faire avancer le schmilblik, ca m'interesse !!!! (Ca commence a me.... Raaaaa !!! :-( )
A+, Lolo

14 août 201516 juin 2020
0

quelques éléments supplémentaires:
- un article de F Fustier qui détaille la manip pour la liaison wifi entre le multiplexeur et une tablette:
blog.francis-fustier.fr[...]iphone/
-le schéma de cablage que j'ai sur mon Feeling avec une girouette ST 60 et un pilote Raymarine, un GPS traceur multifonctions Raymarine (A70) qui centralise l'ensemble des informations, un serveur Nexus qui envoie en NMEA les infos profondeur et vitesse, un AIS et une VHF


14 août 2015
0

Ok, merci
Coté cablage ca doit etre correct ce que j'ai fait.
Les pbs qu'il reste sont triples (a mon avis, mais je suis pas sur):

  • Un pb de configuration des sorties NMEA0183 suite a la traduction du Seatalk pour pouvoir afficher le Bidata sur le Repetiteur.

  • Une mega grosse incomprehension de ma part face au refus de WINDOWS 8.1 a vouloir se connecter en wifi au Miniplex (soit il affiche un "!", soit il refuse de voir le reseau alors que je m'y connecte facilement soit avec mon vieux PC XP, soit avec mon tel androide)

  • Pb de config d'OpenCpn 4.00 pour utiliser les entrees NMEA0183, meme en USB (puisque j'arrive pas a me connecter en Wifi)

A+, Lolo

14 août 2015
0

Ok la marque du multiplexeur les différents v capteur leur marque après no prob

14 août 2015
0
  • GPS Lecteur de carte Sondeur Garmin.
  • VHF ASN AIS - RO 4800
  • Bidata ST40 (Raymarine, donc Seatalk)
  • Repetiteur Navman Repeat
  • Miniplex 2Wi (Firmware a jour)
  • Tablette windows 8.1 Asus + OpenCPN 4.00

A+, Lolo

14 août 2015
0

s'agissant des phrases NMEA, j'avais rencontré un souci équivalent d'affichage des données Nexus dans le A70 (Raymarine) en fait, le serveur Nexus envoyait 16 phrases NMEA configurées par défaut mais celles qui m'intéressaient (dont la profondeur et le loch journalier) n'y figuraient pas; et donc, avec un logiciel dédié, j'ai pu entrer dans la config du serveur et modifier les phrases selon mes besoins; et depuis cela fonctionne très bien; par contre je ne comprends pas le problème de connexion en WiFi, soit il s'agit de la tablette et le lien de F Fustier donne une méthode qui devrait s'appliquer aussi à ta tablette, soit il s'agit de ton PC et alors je ne pense pas que la version de l'OS soit en cause (mais ?); perso les infos arrivent dans le PC via la sortie USB du multiplex, mais dans le petit outil pour se connecter en wifi qui figure sur ton PC le multiplex devrait apparaître?
bon courage en tout cas Thierry

14 août 2015
0

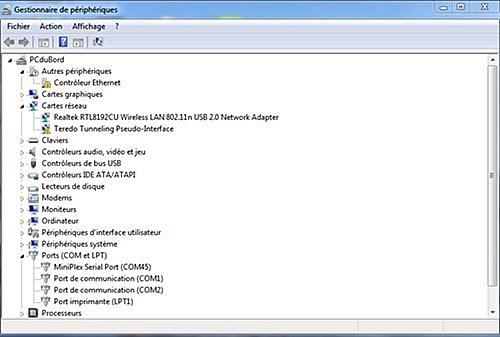

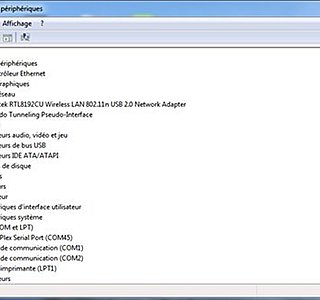

suite; pour opencpn, de mémoire, car je ne suis pas à bord, il y a un port virtuel qui est crée sur le PC pour le multiplex (port COM n°X); dans la config d'opencpn tu dois entrer le n° de ce port pour que les infos s'affichent dedans; je te ferai une copie d'écran avec la config d'open dès que possible

14 août 201516 juin 2020
0

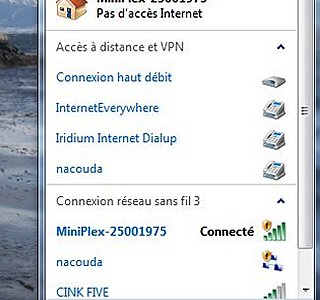

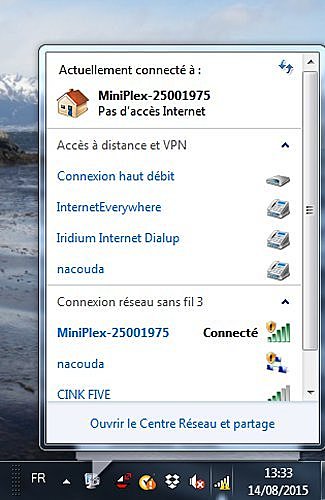

C'est bizarre, en effet; je viens de vérifier mes connexions à bord de mon canot: lorsque mon PC (avec Windows seven) est relié à la prise USB du multiplex, je reçois toutes les infos dans mes logiciels de navigation dont scannav et opencpn; pour ce dernier, il suffit, dans les réglages/connexions d'indiquer le numéro du port et sa vitesse (4800 en ce qui me concerne); en revanche, si je déconnecte la prise USB et que je vais dans "gérer les réseaux sans fil, le multiplexeur est bien là et si je fais "connecter" il le fait sans problème, (l'icône indique bien "connecté") mais, pas de connexion possible avec les logiciels de navigation!!;
pour mon usage en navigation (en solitaire) j'ai le PC relié au multiplex par sa prise USB et j'utilise doit scannav soit opencpn et j'ai la tablette (Ipad) connectée en wifi avec le multiplex près de moi dans le cockpit lorsque j'en ai besoin! et donc, je n'ai pas besoin de relier mon PC au multiplexeur en wifi;
pas sûr que cela puisse beaucoup t'aider!

14 août 2015
0

" mais, pas de connexion possible avec les logiciels de navigation"
Dans ce cas il te faut recreer une connection, en TCP dans OpenCpn. Non ?

Bon Je cherche a arriver au meme resultat que toi. Sauf que j'ai remplace ton Ipad par une tablette Windows 8.1
Le cablage du PC ou de la tablette en USB ne me sert qu'a tenter de comprendre ! :D

J'arrive a me connecter sur COM5, mais, par exemple, je ne vois pas les cibles AIS, alors qu'elles apparaissent sur le GPS.... Ainsi que dans la "fenetre d'affichage des donnees NMEA" ... C'est usant ce truc.....
A+, Lolo (Pas simple d'etre a 200kms de son bateau)

15 août 2015
0

connexion TCP dans open: bien entendu; mais ce que je voulais dire c'est que, dans ma configuration, les infos du multiplex en wifi ne peuvent arriver que dans un appareil à la fois: soit la tablette soit le PC (et donc le logiciel de nav);
pour les infos AIS, vérifie que la vitesse de l'entrée 1 du multiplex (si c'est celle qui reçoit l'AIS) est bien réglée sur 38400 bauds

14 août 2015
0

tiens, pour te prendre la tête ce weekend ou soulager tes humeurs, un article que tu connais sans doute déjà: www.cnbr13.com[...]on.html

15 août 201515 août 2015
0

La doc du Multiplex dit page 20 que le serveur DHPC peut accepter 7 appareils connectés simultanement.
Mais un seul en TCP ! (DHPC / TCP ?????)
L'entree est bien a 38400 bauds, ca fonctionne sur le Traceur.
Egalement, je vois rentrer les trames VDM (Ais) dans la fenetre d'affichage des donnees NMEA d'Opencpn.

J'ai trouvé une p'tite piste de recherche: Les Firmwares du Miniplex sont a jour, mais le driver NON !!! A modifier le prochain passage a bord......
Merci du coup de main Nacouda ! :bravo:
A+, Lolo

15 août 2015
0

Tant mieux si ça va dans le bon sens; je confirme pour le driver avec ce conseil de F.Fustier: je cite "ATTENTION : Le driver MiniPlex USB doit impérativement être téléchargé depuis le site web de ShipModul sur la page « Downloads "
