cablage jack antenne BLU

après lecture de nombreux messages, me subsiste un doute sur le cablage d'une prise jack 3.5 mm pour brancher antenne sur les cadènes de haubans pour réception BLU d'un petit poste de réception :
- jack mono : ( 2 contacts tête et corps du jack) branchement de l'âme du coaxial sur la tête du jack, et la tresse sur le corps ?
-jack stéréo :( 3 contacts tête,nuque et corps) branchement de l'âme sur la nuque du jack (fiche du milieu), et la tresse sur le corps.
j'ai bon ?
merci par avance

L'équipage
19 nov. 2015
19 nov. 2015
0

c'est la fiche ou le jack????
alain

19 nov. 201519 nov. 2015
0

Quel radio ?!

sur le mien ATS909X il me semble qu'il faut utiliser une fiche stéréo ,(pour ouvrir le contact antenne interne) sans recréé le contact (mais je vérifie ce soir)
Normalement il s'agit d'une sortie filaire pas d'une sortie coax ! (donc impédance > 300 ohm) et pas 50 ou 75

19 nov. 2015
0

voici des info

users.telenet.be[...]swl.htm

donc stéréo masse + pointe et central libre pour nos fréquences (météo ) meilleur résultats 7 Mh et 13 Mhz DDK et les britishs fax très propres en Biscaye même avec le moteur tournant.

19 nov. 2015
0

Sur un petit Sony, c'est obligatoirement du mono (une fiche stereo ne marche pas)

19 nov. 2015
0

sur l'ATS909x, le fil d'antenne en rouleau livré avec le poste se branche au poste par un jack mâle mono 3.5 mm (2 contacts : 1 petit au bout et un plus long )
(désolé, pas spécialiste du tout, je ne fais pas bien la différence entre fiche et jack)
bruno

19 nov. 2015
0

Oui Mais !Pour le 909x

Il semble aussi me souvenir que se jack n'est pas au standard (je dis peux être une bêtise mais facile a vérifier ! ) donc pour déconnecter l'antenne interne il faut une stéréo ;-)

19 nov. 2015
0

donc si je devais connecter un cable sur un jack mâle pour relier mon poste aux cadénes, je devrais connecter l'âme sur l'extrémité (bout du jack mâle) ou sur le corps du jack mâle ?
bruno

19 nov. 201516 juin 2020
0

www.radiomanual.info[...]erv.pdf
page 52 tu trouveras le schéma repère JPK1

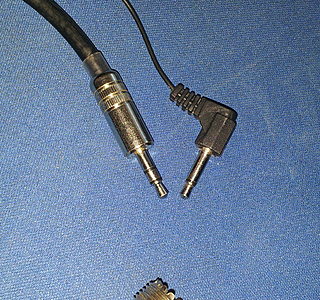

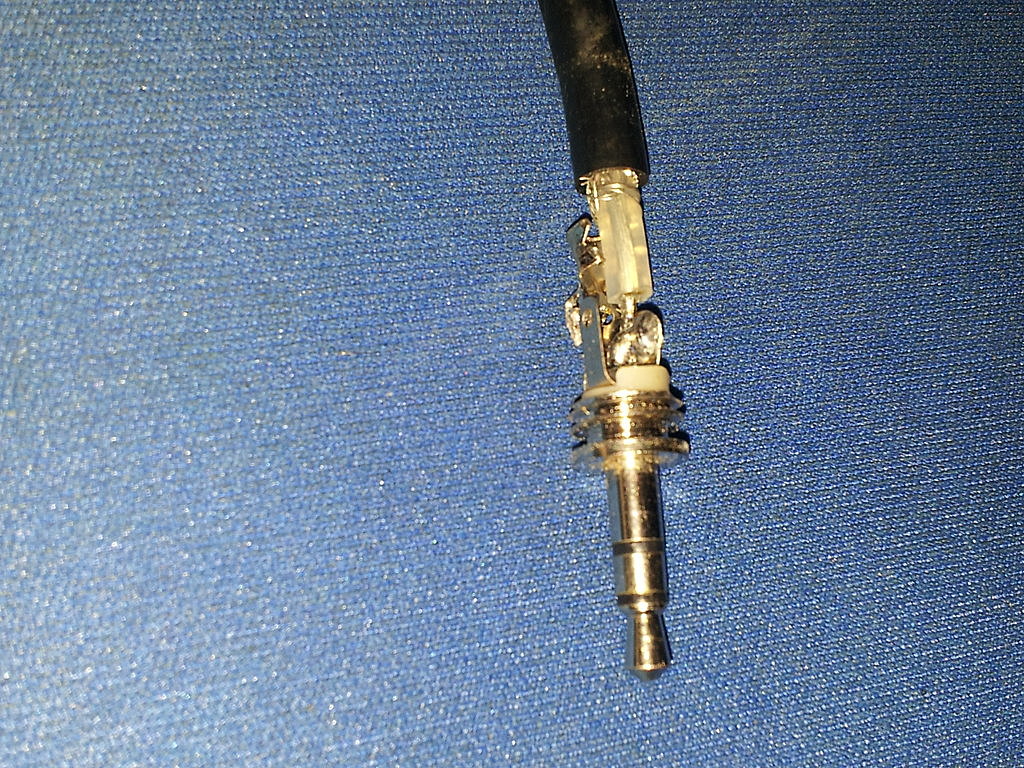

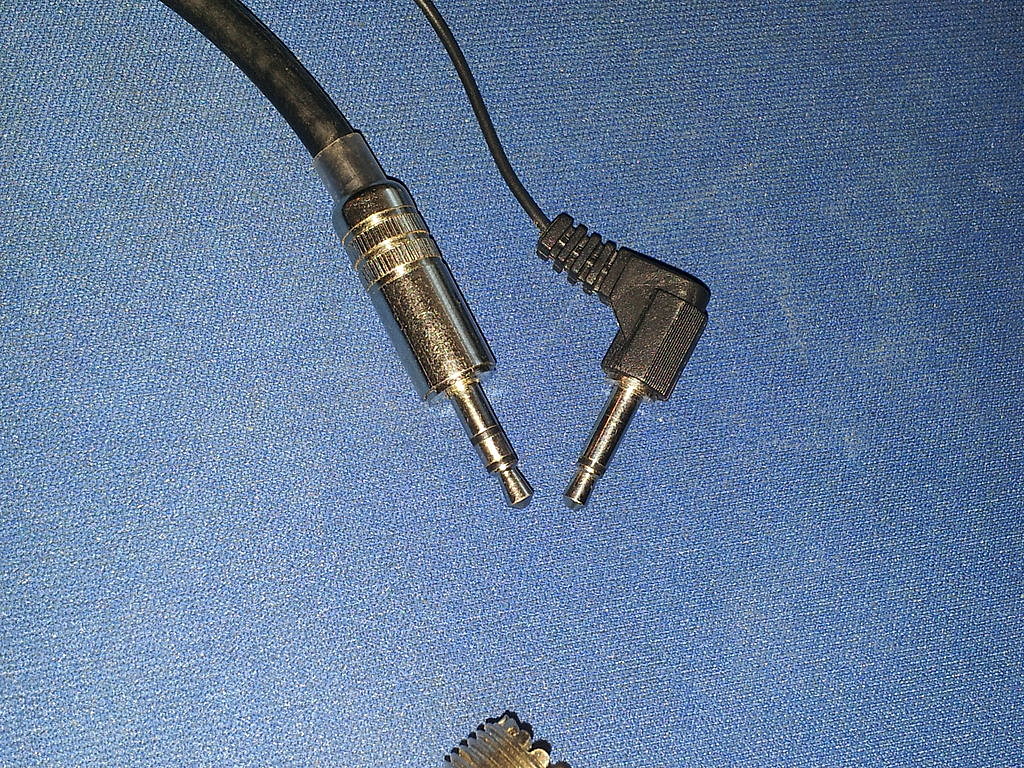

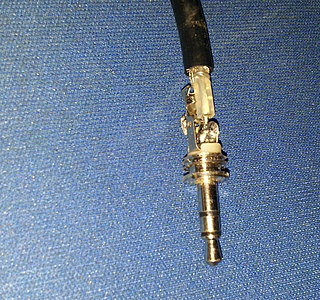

et voici quelque photo de mon connecteur adaptation

19 nov. 2015
0

Quelle est la marque et le modèle de ta radio ?
Que veut tu faire ?

19 nov. 201519 nov. 2015
0

Pour moi un long fil reste un fil connecté à la partie centrale de la prise. Si tu veux connecter un hauban via la cadène il n'y a bien qu'un fil à connecter au poste donc un fil sur la partie centrale de la prise. Ce n'est pas un coaxial
Gilles

19 nov. 2015
0

désolé gilles : j'ai du mal a comprendre et ce n'est pas vraiment ma partie. Qu'appelles tu la partie centrale de la prise ? tu veux parler de la partie centrale de la fiche comme le suggère un post de 2009 ?

"Sur certains récepteurs comme le Sangean ATS 909 utilisez de préférence un jack 3.5mm stéréo et branchez l'âme du coax sur la fiche du milieu et non sur celle de l'extrémité. Cela améliorera de manière importante votre réception en ondes moyennes (MW) dont en particulier le Navtex.
samedi 21 février 2009 11:55"

merci d'avance
bruno

19 nov. 2015
0

Dans tous les cas ce n'est pas compliqué d'essayer pour voir si sur la fiche mono il faut connecter le fil au contact central au fond de la prise si c'est une stéréo le plus simple tu soudes l'âme aux deux sorties de la fiche comme cela tu ne peux pas te tromper. Pour aller de la fiche à la cadène tu vas utiliser un fil gainé (ce n'est pas obligatoire d'avoir du coax avec un blindage) et ce fil tu vas le raccorder avec un serflex sur la cadène.
L'antenne fil qui est vendu avec la plus part de ces récepteurs est très simple, un jack mono et un grand fil rangé dans une bobine.
Gilles

19 nov. 2015
0

et qui ne semble en accord avec un autre post :
"sur la prise antenne de ton recepteur du dois avoir un fiche mono donc tu soude l'¨âme du coax sur la tête et le blindage sur le corps ,coté antenne tu ne raccorde que l'âme à l'antenne ..
alain

dimanche 31 juillet 2011 15:55"
cela ressemble a la photo du milieu de Guy qui semble avoir soudé l'âme sur la tête de la fiche
bruno

19 nov. 2015
0

d'où ma question
Que veut tu faire ?

si tu veux faire un long fil directement ne raccorde que la partie centrale (qui correspond à l'extrémité du jack) pas besoin de coax !

19 nov. 2015
0

je veux juste relier cadènes a la prise antenne de mon sangean d'apres ce que j'ai lu, la tresse permet de limiter des interférences diverses et variées, voir relier la tresse a un boulon de quille pour faire masse.
bruno

20 nov. 2015
0

merci pour les réponses si pas de risque de cramer quelque chose en branchant les fils a différents endroits de la fiche, je vais faire des essais.
bruno
