Câblage guindeau

Bon, l'électricité n'est pas mon fort !

Je veux installer une batterie de guideau près de ma baille à mouillage.
Quelqu'un aurait-il la gentillesse de me guider :
Comment la recharger, où la brancher?
Schéma de câblage (pas du guideau, mais de la batterie)
merci de votre aide

Loïc

L'équipage
28 mai 2022
28 mai 2022
-4

Bonjour, si vous n'avez pas de répartiteur, branchez simplement cette batterie en parallèle d'une de vos batteries existantes avec des câbles de section adaptée à la puissance de votre guindeau, en général, on utilise du 50mm2 si le guindeau est en 12V et ne fait pas plus de 1000W sur un bateau de 9m par exemple.


crescent76:Des précisions sur votre installation actuelle seraient les bien venues ·le 28 mai 2022 14:58
Cédric 1983:Non installation merdique que tu préconise ·le 28 mai 2022 15:45
crescent76:Je crois avoir précisé "sans répartiteur". Je n'ai jamais dit que c'était l'idéal. De plus on ne connait rien du bateau.·le 28 mai 2022 17:04
28 mai 2022
2

Tu ne mets surtout pas une batterie d âge différent en parallèle avec tes batteries de services .tu places un répartiteur 3 sorties et tu dimensionnes le câble entre celui-ci et ta batterie guindeau en fonction de l amperage de ton alternateur.
Pour le Cablage entre batterie et guindeau tu dimensionnes selon la puissance de ton guindeau


NATILEA:Encore plus simple avec un cyrix ·le 28 mai 2022 14:54
crescent76:Entièrement d'accord pour la pose d'un répartiteur de charge·le 29 mai 2022 09:21
28 mai 2022
0

Le mieux est de brancher le guindeau (avec des câbles de section suffisante) sur la batterie moteur et de n'utiliser le guindeau que lorsque le moteur tourne, ce qui est en général le cas lorsque on va mouiller ou quitte un mouillage.


Cédric 1983:Pourquoi la batterie moteur? C’est la plus faible et souvent la plus loin du guindeau… un parc AGM de 200ah remonte un mouillage en rigolant même moteur éteint. Donne seulement une bonne raison de faire ce que tu préconises!·le 28 mai 2022 15:46
Mikeno:... car je n'utilise le guindeau que quand le moteur tourne et que je ne souhaite pas vider mes batteries de service à chaque utilisation de celui-ci ou avoir une batterie supplémentaire dédiée seulement à celui-ci.·le 28 mai 2022 17:00
Marcopolo06:Un guindeau 1500W ca fait plus de 150 amp contre un alternateur de 20 a. Sur tous les gros bateaux, une batterie dédiée est positionnée pres du guindeau, sinon il faut un tres gros cable. Sur mon bateau, le guindeau est alimenté par la batterie moteur a l'arriere du bateau. Resultat je mesure 170 A pour une tension qui chute à 9 V, soit pres de 4V de chute aller retour. C'est abberant.·le 29 mai 2022 01:02
Cédric 1983:On va refixer les choses, une remontée de mouillage va bouffer moins de 1% du parc de service… bien moins! Et quand le moteur tourne, le parc de service est chargé par l’alternateur et le solaire… la batterie moteur n’a que l’alternateur. De plus un parc de service est plus proche bien souvent du guindeau. Enfin, une panne moteur et on fait quoi??? On attend de changer la batterie pour monter le mouillage?·le 01 juin 2022 21:00
28 mai 2022
-2

Et encore mieux c est de brancher un chargeur d alternateur pour

1 avoir des batterries tres rapidement bien charge

2 avoir 14.2 volt a l entree du guindeau

Captainjpp


crescent76:Je crois que certains A to B privilégient la charge des batteries de service alors que les répartiteurs privilégient le parc le moins chargé.·le 28 mai 2022 15:01
28 mai 2022
0

Pas de batterrie sup par pitier ..
Sauf si bateau 12 v et plus 20m
Peu de batt et tres bien charge

Le poids ...le poids ...

Actuellement par chargeur d alternateur

Captain jpp


28 mai 2022
0

Avez-vous lu la question...?
Je veux installer une batterie de guideau près de ma baille à mouillage.
_______ pas connecter une de mes batteries existantes !!!
Quelqu'un aurait-il la gentillesse de me guider :
Comment la recharger, où la brancher?
_______ Je la connecte comment à mon chargeur et à mon alternateur?
Schéma de câblage (pas du guideau, mais de la batterie)
_______ Un schéma de câblage, c'est un Schéma....


Cédric 1983:Une connerie… et je conseillerais pas de faire une connerie!·le 01 juin 2022 21:00
28 mai 2022
0

et patati et patata ,sujet moult fois débattu ,ça tourne en rond .
tu peux mettre un relais alimenté par l'excitation de l'alternateur qui commutera ta batterie du guindeau avec celle du moteur quand tu t'en servira ,un relais de démarrage suffira
c'est moins cher qu'un cyrix


28 mai 2022
-3

UN SCHEMA, pas une critique !!!!!!!


28 mai 2022
0

Salut,

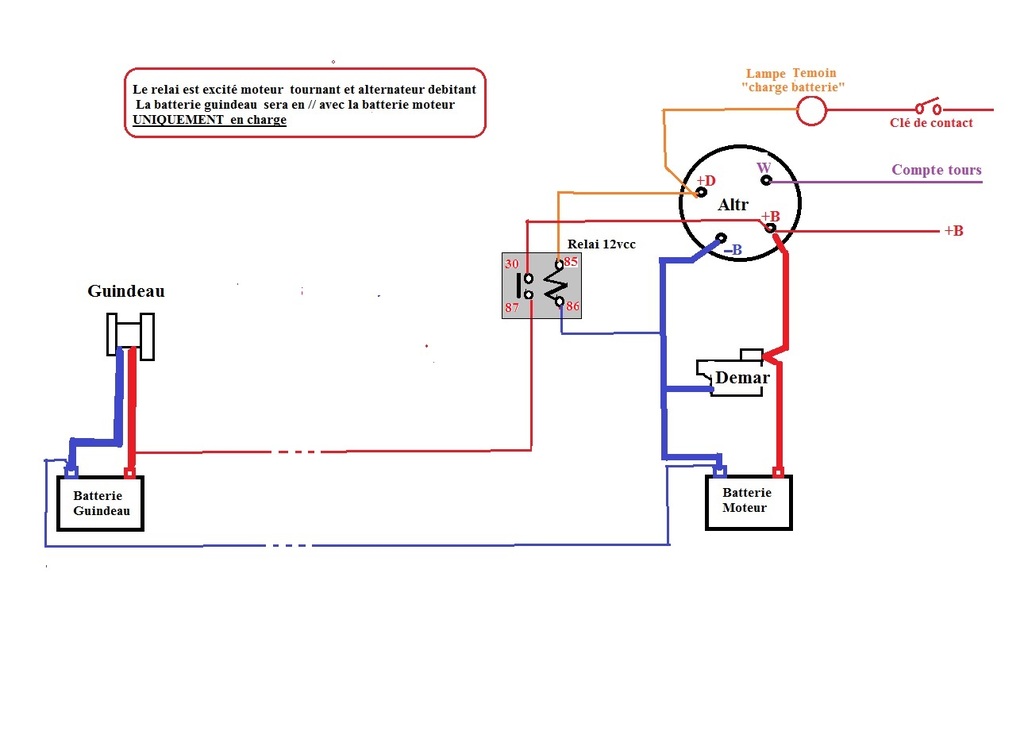

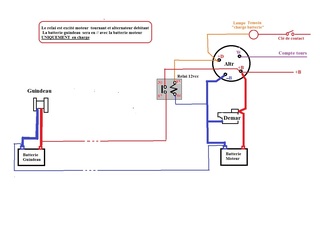

Pour "ton cas": guindeau avec batterie dédiée, et relai de charge 12v fonctionnant moteur tournant.
La puissance des contacts du relais seront à calibrer avec la charge de l'alternateur.
Mamita


fritz the cat:il y a des bons dessinateurs sur héo ,il faut bien que le demmandeur fasse un petit effort et dise merci aussi ·le 28 mai 2022 22:07
crescent76:Mamita, dans ce cas, comment recharger cette nouvelle batterie à quai? Amicalement·le 29 mai 2022 00:24
crescent76:Sur la sortie 87 du relais je suppose.Autre question, quand la batterie "guindeau" se retrouve en parallèle avec la batterie moteur et que le guindeau est demandeur de 1000-1200W, quelle sera l'intensité qui circulera dans les fils de charge ( dessinés tout fins sur le schéma)?·le 29 mai 2022 09:09
fritz the cat:dans la mesure ou elle ne sert pas ,elle n'a pas besoin d'étre rechargée .à chaque fois que le moteur tournera elle le sera que le guindeau serve ou pas .alain·le 29 mai 2022 09:21
crescent76:Perso, guindeau 1000W (50m de chaine ancre de 15kgs) et propulseur sur batterie de service avec répartiteur de charge. Alternateur 120A- Mise en route moteur si tension service trop faible. Le répartiteur envoie alors toute la pêche alternateur sur la batterie de service. Chargeur de quai 3 sorties branchés sur les sorties du répartiteur. En secours un coupleur batterie moteur-service. Circuit guindeau & propulseur en 50mm2. Aucun soucis ·le 29 mai 2022 10:42
29 mai 2022
0

Re,

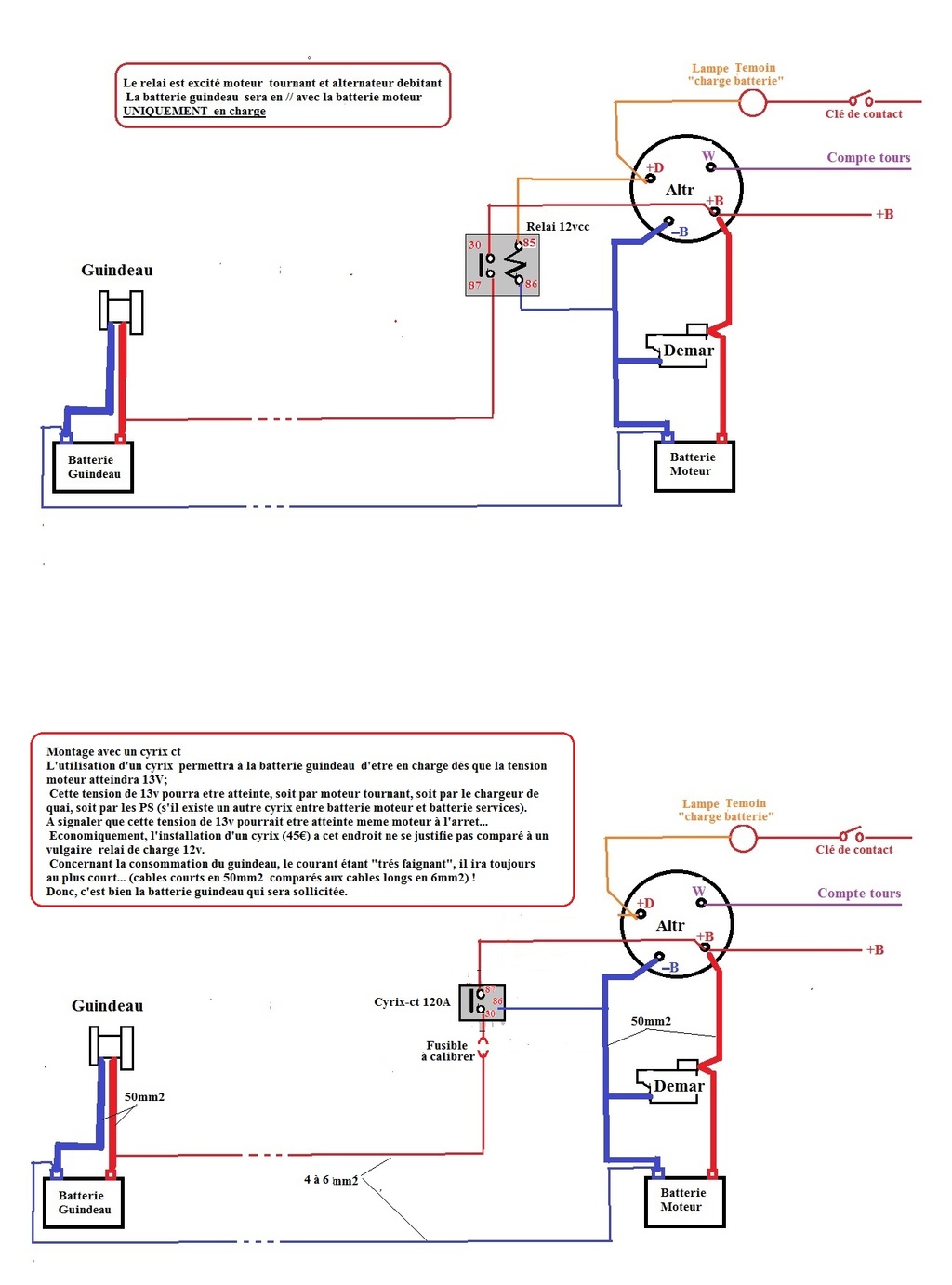

Schema avec cyrix... faisable mais plus cher !
Le cyrix est un relai bi-directionnel: comme coté guindeau il n'y aura aucune production de charge, un simple relai de charge suffit.
Mamita


29 mai 2022
0

ça m"tonnerait qu'un répartiteur étale le passage de 80a si l'alternateur peut les fournir quand le guindeau force un peu .
alain


crescent76:J'ai un répartiteur de 200A...Ca semble passer mais je n'ai jamais fait de mesure·le 29 mai 2022 16:59
fritz the cat:200a pour un répartiteur ce n'est pas courant ..·le 29 mai 2022 17:02
29 mai 2022
-1

Ideal chargeur d alternateur

Captainjpp


30 mai 2022
0

Bonjour,

Une autre alternative est d'utiliser un chargeur DC /DC.

Cela te permet de charger ta batterie guindeau correctement en fonction de ses caractéristiques propres. (et de ne pas te retrouver dans la catégorie de personnes qui sont surpris du peux de durée de vie de leurs batteries!)

Et de réduire la section des cables traversant ton bateau, 25 mm2 sont suffisant pour 25m A/R en 30A ( 16mm2 pour 18m A/R).

Et en plus d'avoir des satistiques détaillées!

Par exemple en Victron (je n'y ai pas d'intérets!!)

[Victron DC DC charger]

(www.victronenergy.com[...]-EN.pdf )

Pascal
