Câblage GPS Valsat 02L MLR

Salut,
Recherche le câblage d'un GPS valsat vers une RS232 pour port com PC ?

L'équipage
07 juil. 2007
07 juil. 2007
0

notice
j'ai la notice sous les yeux
Sortie numerique : 1 sortie RS422 programmable, NMEA 180, NMEA 182 et NMEA 183
Entree numerique : 1 entree RS 422 programmable.

puis encore 4 pages format A5 de programmation

C'est bien RS 422 et non RS 232 ce n'est pas une faute de frappe, du moins de ma part.

Pour la barette de sortie face arriere du boitier en partant de la droite au plus pres de l'antenne :
- alimentation
+ alimentation
- data in
+ data in
- data out
+ data out

Si tu veux un scan de ma notice fais signe
bonne reception

07 juil. 2007
0

Re
slt,
merci pour ta réponse si rapide...
Je suis preneur de ta doc, mais c'est bien une
RS 232 ou DB9 pour le côté PC! entrée série ou com standard.

07 juil. 200716 juin 2020
0

Valsat 2008 M2
Bonjour à toutes et à tous.

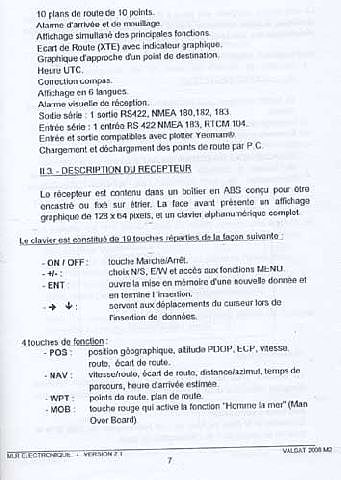

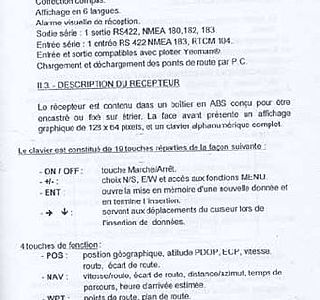

Ci-joint copie des pages 7 et 8 du manuel utilisateur du Valsat 2008 M2.
J'ai tenté de le raccorder à mon PC pour l'utiliser avec le logiciel de cartographie Navicarte extra ...!!!
Je n'y suis jamais parvenu.
Ma solution : je le garde en dépannage en complément des cartes "papier".
J'ai adjoint à mon PC une antenne GPS active (collée sur un hublot, à l'intérieur de mon bateau alu ) et ...plus de problème : tout fonctionne.

07 juil. 200716 juin 2020
0

page 8
suite

07 juil. 2007
0

le mien
MLR valsat 02 donne à ma cartographie les informations.Coté PC c'est le DB9 qu'il faut utiliser (port com 1) Si tu est toujours preneur des infos, fais signe, je te ramène ça dès que possible.
J'ai aussi acheté un GPS (type antenne active) même tombé par terre ou dans le placard à bouteille il continue à me donner les bonnes infos(Processeur sirf III) 39€ sur le net. lui est raccordé sur un port USB(le4) Il me suffit pour passer de l'un à l'autre de changer le port com sur le logiciel. (Info redondantes, pour le fun)

07 juil. 2007
0

Ca sera demain
sur la toile, pour l'apéro
:-)

07 juil. 2007
0

OK pour tes infos
Slt,
Je suis preneur des infos , du câblage côté DB9(rs232)PC.
Merci beaucoup.
Bon vent!

08 juil. 2007
0

Donc,
la prise DB9 femelle, celle qui sera raccordée sur le PC, est de forme hxagonale.
Tu la regarde en face,coté extérieur,la base la plus grande en haut, possède 5 picots, numéroté de 1à5 à partir de la droite. La base la plus petite en bas,possède 4 picots, numérotés de 6 à 9, toujours à partir de la droite (le 6 est sous le 1,...) Les N° sont gravés, et visible (avec une bonne vue ou une bonne loupe)
Coté GPS le raccirdemebt sur bornier enfichable, l'antenne étant à gauche,On numérote de 1 à 6 en partant de la gauche.
Le 1 n'est pas raccordé.
Le 2 (- data out) va au 2 du DB9
Le 3 (+ data in) va au 3 du BB9
Le 4 (- data in) va au 5 du DB9
Le 5 = + alim 12v
Le 6 = - alim 12v
Et il y a un pontage entre le 4 et le 6.
Bonne réception
