Buzzer externe pour radar furuno

Bonjour et bonne année à tous.
Je désire monter une alarme externe pour un radar furuno 1623. Vu les prix pratiqués pour cette option chez Furuno, j'aimerais utiliser un buzzer que l'on trouve chez les électroniciens pour presque rien.
Le branchement se fait par l'intermédiaire d'une prise avec 3 pins.(conf.photo) mais les buzzers ont 2 fils de sortie(+ et -).
Quelqu'un a t-il déjà réalisé ce montage ?
J'aimerais mieux ne pas flinguer le radar avant de l'utiliser.
Merci pour vos réponses
Bons vents et bonnes navs à tous pour l'année 2011
Pascal

L'équipage
04 jan. 2011
04 jan. 2011
0

De prime abord, je
testerai avec un multimetre ...la prise pour voir sur quelle broche sort le plus et le moins et en tu n'as plus qu'à débrocher...si ton buzzer a bien le meme voltage en entrée et à connecter le buzzer.

Attention à l'étanchéité du buzzer si tu veux le mettre en extérieur....

Avant de faire cela je te suggere de vérifier à quoi sert le troisieme fil...tu as en principe avec la notice un schéma complet de la partie electrique et electronique...pourrais tu la mettre en ligne afin que je regarde si je peux t'aider ?

04 jan. 2011
0

Je viens de trouver....
www.busse-yachtshop.de[...]623.pdf

c'est page 45/47 du document ci dessus

1 = 12v+
2 = Ground (12v-)
3 = ext buzzer...

Pour ma part, je pense que tu dois tester comme suit :

fil noir du buzzer vers broche 2 (gnd)
fil rouge du buzzer vers broche 3 (le courant ne passera que lorsque le radar bippera.

Bien entendu Testes d'abord au multimetre pour voir si ce que je suppose est exact...

@+

04 jan. 2011
0

les réponses se sont croisées
Je viens de recevoir le radar et je testerai le montage lorsque je l'installerai aux prochaines vacances de Pâques.
Au pire, j'en serai pour un buzzer et cela ne devrait pas affecter le radar.
merci encore

05 jan. 2011
0

Branchement
D'aprés le schéma, fil rouge borne 1 =&gt +12v
Fil noir borne 3.

04 jan. 201116 juin 2020
0

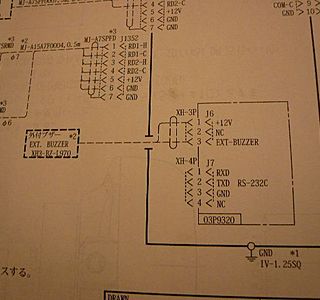

schéma buzzer
voici le schéma se rapportant au buzzer externe.
Je ne sais pas si cela suffit

05 jan. 2011
0

ref buzzer RS
J'ai rtrouvé la ref du buzzer acheté chez radispares:
Fulleon - ref: 190-5726

0

relais
bonjour
si vous montez une alarme un eu puissante, il est conseillé d'intercaler un relais entre le radar et le buzzer.
Le radar ne fournira que les quelques milliamapères nécessaires au relais et l'alarme peut-être un klaxon de voiture si nécessaire !

Hubert, de Cherbourg

0

30 ma
bonjour
je pense que 30 milli c'est bon (de mémoire, car j'avais ce radar sur mon précédent bateau)mais ne vous fiez pas à ce que "pense" un internaute lamda comme moi !
il est préférable de lire soigneusement la notice pour vérifier.

cordialement

Hubert, de Cherbourg

05 jan. 2011
0

puissance buzzer
J'ai fait ce montage il y a qqs années, le point a regarder est la puissance disponnible sur le connecteur. Mais, de mémoire, ce n'est pas marqué dans la doc. J'avais telephonné au sce technique de Furuno pour avoir l'info, mais la reponse n'avais pas été très précise. J'ai fait le montage et n'ai jamais eu de problème. Seul hic: je ne me rappelle plus quel buzzer j'avais choisi!(buzzer avec une sonnerie reglable dont une incendie acheté chez radio-spare)

05 jan. 2011
0

Buzzer 30 MA
Bonjour et merci pour vos conseils.
J'ai acheté cet après-midi un buzzer SV1 100DB conso:30 mA.
Pensez-vous que la sortie du radar est à même d'alimenter ce buzzer ?
