Busbar DC bipolaire

Bonjour,

Quel busbar (ou autre système) utiliseriez-vous pour alimenter des disjoncteurs bipolaires montés côte à côte dans un panneau électrique ?

Les disjoncteurs sont des hydromagnetiques bipolaires de chez Carling:
Carling hydromagnetic

Le problème est que les bornes d'entrée positives et négative des disjoncteurs se retrouve dans le même alignement, ce qui empêche d'installer de simples barres de cuivre perforées.

J'ai pensé à un peigne de distribution à 2 pôles, mais je n'en ai trouvé aucun dont l'espacement soit de 19mm.

Merci pour vos conseils !

L'équipage
#Électricite
GreenMitreGreenMitre
01 nov. 2025
GreenMitreGreenMitre
01 nov. 2025

Avec l'image cette fois-ci j'espère:

Carling hydromagnetic

matelot@19001matelot@19001
01 nov. 2025

Oui les peignes existent pour les Carling mais avec un espacement de 38 mm puisque ce sont des bipolaires.

LeMokoLeMoko
01 nov. 2025

Bonjour GrennMitre

Tu prends des peignes de 19mm et tu coupes une patte sur deux et pour les pattes qui reste inclinaison idem pour l'autre mais l'inclinaison sera dans l'autre sens.

Le Moko

GreenMitreGreenMitre
01 nov. 2025

Merci pour vos réponses !

Malheureusement je trouve toujours rien en 3/4"(19.05mm) ou en 1"1/2(38.1mm). Les standards semblent être 18mm et 27mm.

Si quelqu'un a une référence, je suis preneur !

Sinon je pensais plier un peu les pattes d'entrée des disjoncteurs pour les espacer, et y brancher 2 busbars isolés avec de la gaine thermique. Pas sûr que ce soit aux normes ABYC vu la proximité des busbars, mais qu'en pensez-vous ?

LeMoko:Si il te faut 19.05 un petit coup de lime ·le 01 nov. 23:21
Ajouter un commentairePublier
matelot@19001matelot@19001
01 nov. 2025

En tout cas les busbars en 19 mm ça se trouve :
export.rsdelivers.com[...]0653965

maykomayko
01 nov. 2025

??

GreenMitreGreenMitre
01 nov. 202501 nov. 2025

matelot@19001: Malheureusement c'est une erreur dans la description. Si tu ouvres la fiche technique, tu verras que c'est 18mm :-(
Mais merci d'avoir pris le temps de chercher !

matelot@19001matelot@19001
02 nov. 2025

Oups désolé GreenMitre, je n'étais pas allé plus loin dans ma lecture.

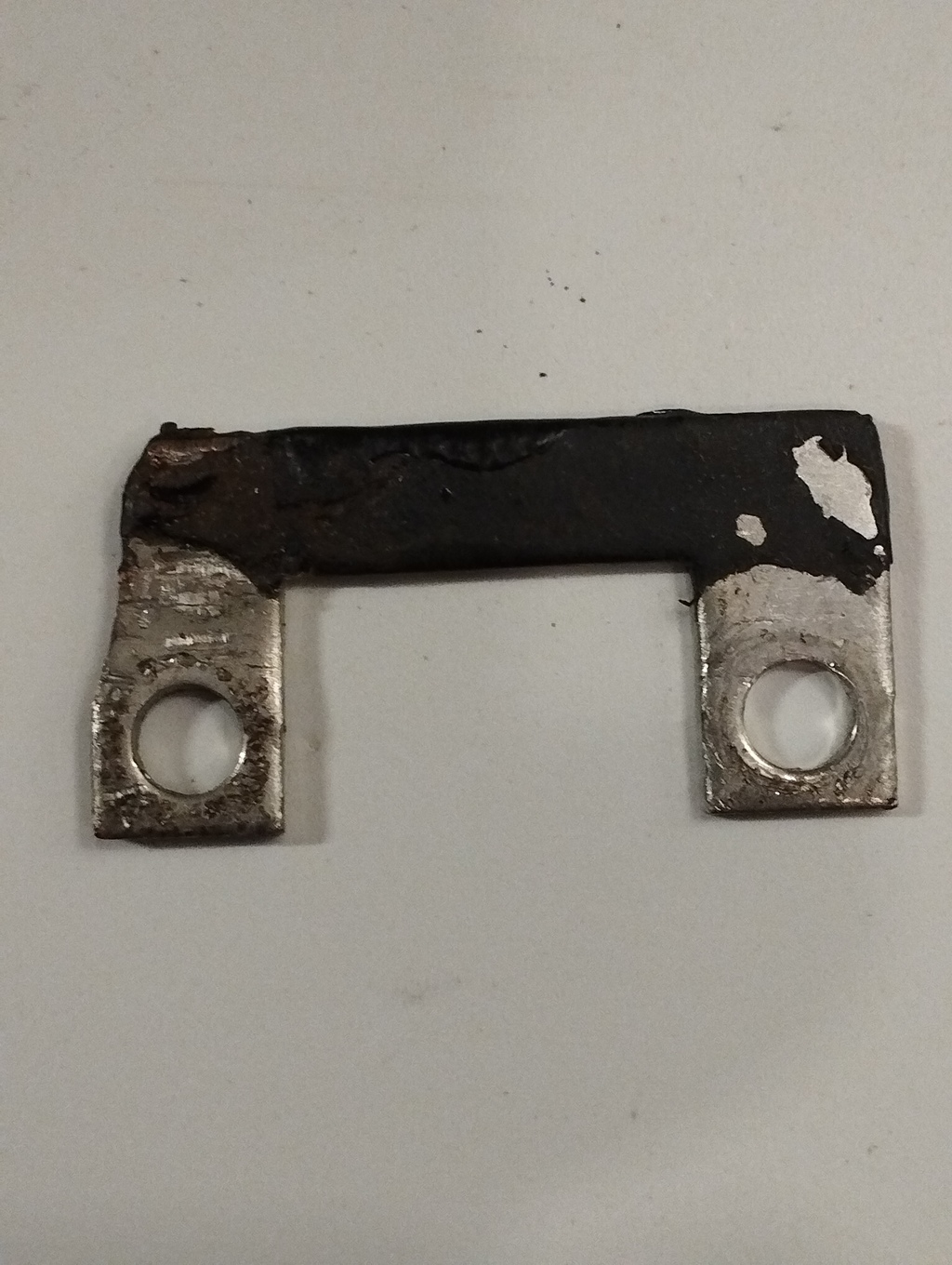

Je viens de retrouver (voir photo) un morceau du busbar utilisé pour mes disjoncteurs Carling qui sont du type C et non du type B comme les tiens. Le pas est bien de 38 mm.
J'avais acheté un lot il y a 11 ans chez Accastimer, donc ce n'est pas reproductible et ça ne pourra pas t'aider.
