Bris d'étai sur Biloup 765

Bonjour,
Sur un Biloup 765 équipé d'un enrouleur de génois Facnor, l'étai s'est brisé dans sa partie supérieure à proximité du mat, en fin d'enroulement du génois. Le mat n'est pas tombé !!, retenu par la drisse et la voile enroulée. J'ai aussitôt assuré le mat avec drisses de spi et de tourmentin.
Lors du bris une pièce est tombée à l'eau,( une sorte de rond,) qui devait se trouver positionnée sur l'étai au dessus de l'extrémité de l'enrouleur.
Le réparateur, ne semble pas non plus connaitre le type de cette pièce. J'ai remarqué depuis que certains bateaux ont cette pièce, d'autres pas.
Pouvez vous me dire le nom et l'utilité de cette pièce? Le réparateur n'a visiblement pas l'intention d'en remettre une.
Merci.

L'équipage
28 sept. 2016
28 sept. 201628 sept. 2016

c'est un écarteur de drisse, en principe proprev à chaque marque, il y a des modèles standard chez les ships ...

28 sept. 2016

Merci pour la réponse. Je n'avais pas remarqué le présence de cette pièce. Je ne navigue pas énormément. Depuis 13 ans je n'avais jamais eu de souci avec cet enrouleur.

28 sept. 2016

On peut se demander si le réparateur sait ce qu'il fait, non?

28 sept. 2016

Effectivement. J'ai été surpris qu'il se demande aussi quelle pièce était tombée à l'eau.

28 sept. 2016

Bonsoir,
C'est en effet un écarteur de drisse.
Ce phénomène est récurent avec ces enrouleurs, mais la faute est due à une installation non approprié de la voile à la tête. (Guindant trop court)
Pour remédier à cela, il faut installer sur le mat un écarteur de drisse on a plus besoin de cette rondelle.
Mais cela n'empêche pas de respecter l'angle de tire de la drisse env 15°
Sur le site Facnor, tu trouveras le PDF d'installation.
JJ

28 sept. 2016

Bonsoir. Avant de remettre ou pas une galette, se demander pourquoi l'étai s'est cassé. Absence de cardan??!!. La galette, un nid à emmerdes.

28 sept. 2016

Bonne question. Je soupçonne que le haut de l'enrouleur (perte du bouchon ?) a cisaillé petit à petit l'étai au fil des enroulement. Je ne vois pas ce qui a pu occasionné cette rupture en dehors d'un cisaillement progressif.

28 sept. 2016

Merci pour ces infos. J'allais demandé à l'installateur de ne pas oublier cette rondelle, mais je vais lui parler de l'écarteur positionné carrément sur le mat , si j'ai bien compris.
Pour mon info : Si l'angle de la drisse avec l'étai est respecté, donc ne touche pas l'écarteur, à Quoi sert cet écarteur ?

29 sept. 2016

C'est ce que préconisent les gréeur.

28 sept. 2016

Ca sert surtout à empêcher la drisse de spi de s'enrouler avec le génois, car la poulie de tête de spi est au dessus de l'enrouleur. Si tu n'as pas de spi, faudrait vraiment que l'emplacement du réa de drisse de génois soit mal foutu pour avoir besoin d'un écarteur.

29 sept. 2016

Pas du tout. le fait d'écarter la drisse et quand elle est étarquée a pour effet de générer "un blocage" ou du moins à empêcher l'émerillon de tourner (point fixe) .
JJ

28 sept. 2016

Je n'ai pas de spi. J'utilise la drisse de spi pour hisser la chaussette protectrice du génois sur son enrouleur. Donc des manip qui se font au port, tranquille, avant un navigation ou au retour. Je vais tout de mème vérifier précisement l'angle de la drisse du génois.

28 sept. 2016

10 à 15° d'angle entre la drisse et l'étai ...

28 sept. 201616 juin 2020

Bonjour

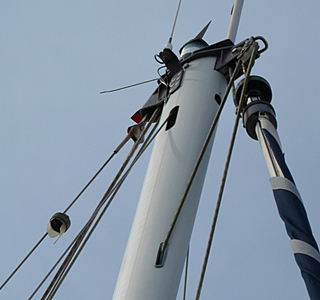

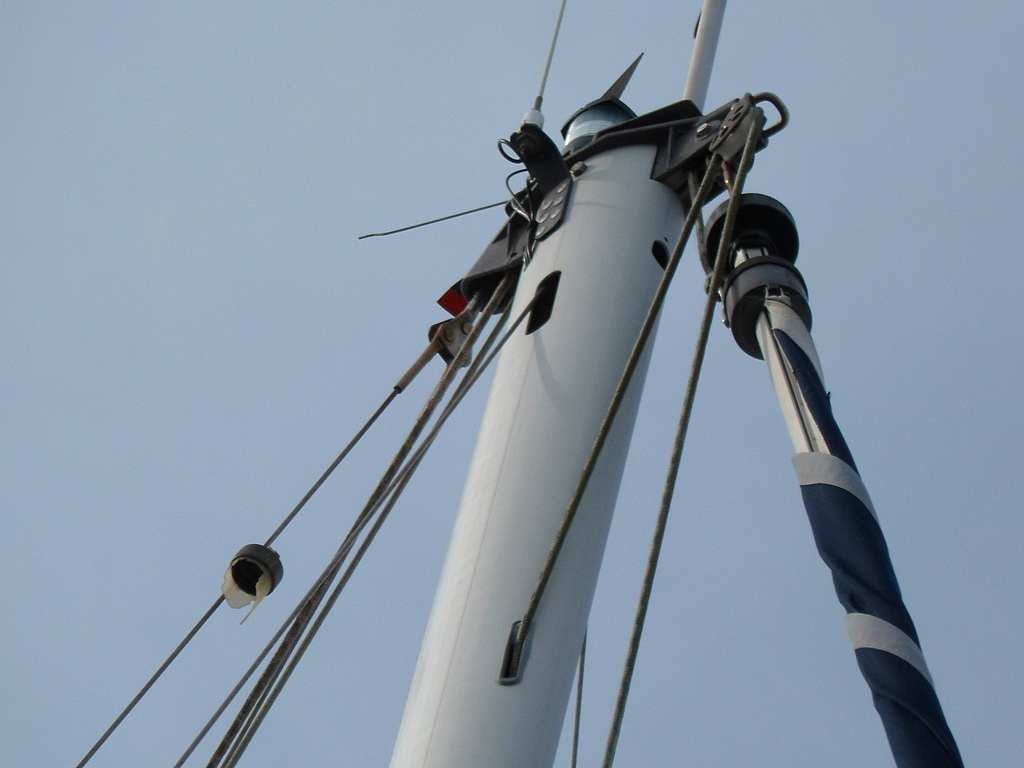

Voilà la photo de la rondelle qui sert d'écarteur.
Je ne pense pas que le bouchon ait un rôle de guidage (il y a des inserts pour le guidage dans le tube)
Cordialement
Jef

29 sept. 2016

@Gribou
Tu as raison, j'ai dit une c...rie. Et quand j'y repense, les écarteurs sur les enrouleurs profurl sont en fait semi-circulaires : ils n'écartent que la drisse de génois.

29 sept. 2016

Malheureusement, j'ai acquis une petite expérience, 2 étais en 8 ans. Je remplace à nouveau à la fin du mois. les fils du cable cassent au raz du sertissage. La rondelle a pour effet de contraindre le cable et il fatigue plus aux sollicitations.
JJ

29 sept. 2016

L'écarteur de drisse peut être une poulie comme sur la photo ou un filoir.
C'est beaucoup plus fiable que la galette.
