bricoler un distributeur de chaine

bonjour . Sur un FIRST 345 la forme de la baille à mouillage fait que la chaine s'entasse et bloque le guindeau. Alors bien sûr , on peut acheter un distributeur de chaine...1200 euros Pour un moteur d’essuie glace et un tuyau d'inox, je trouve que c'est cher. On peut aussi mettre le guindeau sur le pont pour avoir un peu plus de hauteur ...mais , quand même , ça gène !On peut mettre une feuille d'inox dans la pente pour que ça glisse mieux , ça , c'est déjà fait , mais ...Je sais que parmi vous , il y a des petits malins qui ont peut être trouvé la solution. AUriez vous des idées lumineuses Merci

L'équipage
11 nov. 2013
11 nov. 2013
0

Voler un cône d'autoroute......

11 nov. 2013
0

tu es sur que ça marche dans le 345? Pour le voler , je peux , mais le positionner ,la pente étant faible, ça va être duraille! comment tu fais ?T'aurais pas une photo ,?

11 nov. 201316 juin 2020
2

système D sur first 405 même baille à mouillage

16 nov. 2013
0

Bonjour foraindesmers j'ai également un 405 et le même PB avec ma chaine peux tu me détailler ton installation mon mail pyflouriot@gmail.com

11 nov. 2013
1

Bonsoir, sur le Fandango j'avais mis une sorte d'étagère intermédiaire afin d'y ranger une grande partie du mouillage ce qui permettait aux 30 mètres généralement utilisés d'aller au plus profond de la baille.
Mais je sais que c'est souvent un souci.
Gilles

12 nov. 2013
0

A vrai dire,j'en ai souvent rêvé! Pour le moment, c'est la travail d'un équipier. Sinon je m'y colle, d'où l'achat d'une radio commande.
Je cogite aussi sur l'installation d'un volet sur charnière horizontale du bord supérieur avec le bord inférieur agitable avec un bout.

12 nov. 201312 nov. 2013
0

Je me souviens que Boulal avait réalisé, à l'aide d'une simple came couplée au mouvement du guindeau ( pas sûr, je ne sais plus!) et d'un tuyau, un distributeur vibrant qui répartissait sa chaîne dans sa baille.

Mais celle-ci était très haute !

Les Boulal, si vous lisez ceci, on vous salue bien bien bas!

Thierry, sur Troll

12 nov. 201316 juin 2020
0

Je vois bien que je ne suis pas le seul à me faire ch...avec ce problème! Alors je retiens le système D de Foraindesmers . C'est lumineux !Je ne vois pas bien ce que tu as pris comme courroie . En tous cas : chapeau , l'artiste !!! Ce truc , couplé à l'étagère de Pendruig , ça devrait pouvoir m'aider. Si qq à d'autres idéees , j'écoute .... merci

12 nov. 2013
0

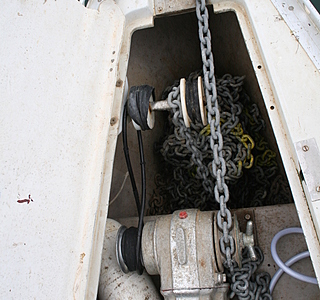

la courroie est un torique de 8 mm de diamètre assez elastique pour passer la flasque de la poupée et de diamètre ajustée pour l'entrainement.
Il m'est arrivé de la casser; alors je ll'ai remplacée par de la durite d'essence cousue pour la boucler.
il pour une meilleure adhérence la poupée est recouverte d'un bout de chambre à aire de moto
sur la photo l'entrainement a bourré, remonté trop vite

16 nov. 2013
0

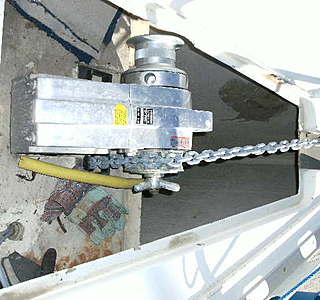

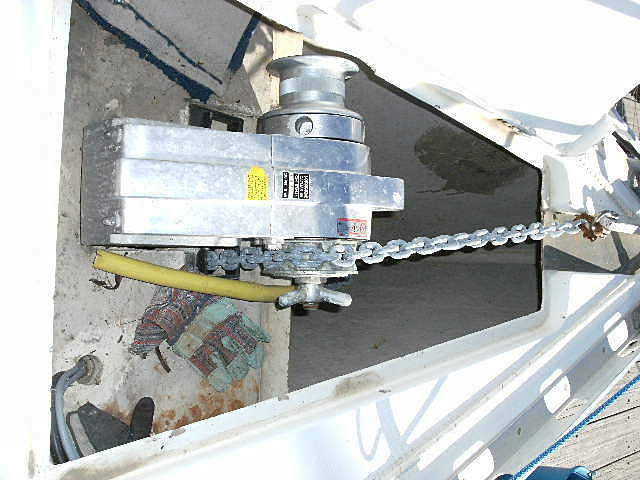

dans le cas d'un guindeau vertical cela fonctionnera mieux

16 nov. 201316 nov. 2013
0

Au début, en voyant ta photo, j'ai cru que c'était la chaîne elle-même qui, en arrivant faisait tourner une poupée qui entraînait une autre poupée, de récupération, celle là. Cela peut marcher en plus, et sans courroie ! En plus, cela garantirait que la poupée de récupération tourne à la même vitesse que la poupée entraînée par la chaîne qui arrive. L'idée est excellente !!!
D'ailleurs voilà le shcéma :

12 nov. 2013
0

Il y a le truc de la boule sur un piquet, je n'ai jamais essayé personnellement, mais il semble que ça marche.

13 nov. 2013
0

tu pourrais m'en dire un peu plus , je n'ai jamais entendu parler du "truc de la boule sur un piquet". Si c'est une connerie , au moins , que je puisse rigoler ! A+

14 nov. 2013
0

Salut .Je ne pourrai pas utiliser cette solution car au droit de la descente de la chaine je dois avoir à tout casser 20cm . C'est un plan incliné qui est censé l'amener au fond de la baille . En tout cas merci pour le truc

13 nov. 2013
0

Non ce n'est pas une connerie : on installe un piquet vertical au droit de l'arrivée de chaîne, on met une sphère (10-15 cm de diam. ?) au bout du piquet, et la chaîne se répartit autour de la sphère et du piquet. Je suppose qu'il faut quand même une baille assez profonde.
Je n'ai jamais vu que sur papier (ou sur écran). Il faudrait retrouver l'article (mais comment ?).

13 nov. 2013
0

Forain , as tu éssayé de mettre 2 tours morts autour de ta poupée et de ta poulie d'entrainement ? Car si j'ai bien compris le truc il ne faut surtout pas que l'une ou l'autre patine sinon , ça prends du retard petit à petit et ça finit par bourrer Aurais tu essayé aussi de diminuer d'un poil le diametre de la poulie d'entrainement du deuxième barbotin et de faire en sorte que ça puisse patiner ? Je pense que c'est une chaine de 10 que tu as , c'est lourd.. avec du 8 il doit y avoir moins de problêmes A+

13 nov. 2013
0

j ai cloisonné la baille à mouillage pensant mettre 30m sur le devant et les 30m restant à l aplomb du guindeau , et bien c est pas terrible meme si ça aide. je suis toujours obligé d aller à l avant et je range la chaine au fur et à mesure tout en appuyant avec le pied sur la commande de montée.
les bateaux d aujourd hui ayant une etrave bien droite ne doivent pas avoir ce problème

13 nov. 2013
0

tu m'inquiettes! tu as installé aussi le système D de foraindesmers ? J'ai toujours arrété la montée pour ranger la chaine , jugeant qu'il était trop dangereux de faire les deux en même temps . C'est probablement une question d'habitube .

13 nov. 2013
0

Un peu hors-sujet: je ne connais pas votre bateau. Qu'y a-t-il sous le guindeau, vers l'arrière? je veu_x dire à l'aplomb du barbotin?

13 nov. 2013
0

un plan incliné qui correspond au panneau de cabine
le problème c'est que le tas de chaîne se forme sur ce plan et non pas au fond du puits
le système par poulie rejette la chaine à la verticale du puits
n'en reste pas moins que ranger 60m de chaine nécessite des arrêts pour la répartir avec le fameux manche à balai

13 nov. 2013
0

:pouce:
Je vois que je ne suis pas le seul à me faire ch... avec cette p...de chaine...
Je pense qu'il y a plusieurs facteurs qui jouent :
Chaine twistée
Vitesse de remontée trop rapide
Tension sur chaine trop importante etc...

Il parait qu'avec de la chaine inox c'est extra :reflechi:

13 nov. 2013
0

En manutention il existe des sortes de tapis rouleau, facile à faire soi-même.Peut-être une piste? Un cadre composé de tubes diamètre 10mm côte a côte, facilement rangeable. Inox, alu ou même plastique.

17 nov. 2013
0

Bonne idée ! Un tapis à rouleaux sur le plan incliné et la chaîne va au fond.

14 nov. 2013
2

de toutes façons
ou il y a de la chaine il n'y a pas de plaisir
alain

14 nov. 2013
0

Ah bon... ce n'est pas l'avis de tous... Fais moi mal, Johnny !

16 nov. 2013
0

Héhé... Chaîne beaucoup ton humour !

14 nov. 2013
0

La télécommande du guindeau dans la main gauche, une manivelle de godaille (celle qui sert pour le frein de barbotin) dans la main droite et sous la sortie du barbotin et un mouvement régulier du poignet pour répartir la chaine dans le puits...

19 nov. 2013
0

Alors , c'est bien sûr : vous n'avez pas d'autres idées ?

19 nov. 2013
0

bonsoir
Je suis dans mon atelier et je travaille avec un moteur d'éssui -glace!!!! pour placer ma chaine correctement

si un jour sa marche je vous en fait profiter :non: :non: :non: :non:

19 nov. 2013
0

tu veux qu on te sponsorise, j ai deux mains gauches

19 nov. 2013
0

Salut
Le professeur tournesol est au travail !!!!
