branchement Vhf antenne GPS

bonjour; je souhaite faire une branchement entre ma RT 750 de navicom et une antenne GPS extérieur en nmea 183 est ce possible? merci

L'équipage
24 jan. 2021
24 jan. 2021
0

Lire attentivement les notices des deux appareils où d'habitude tout est détaillé.
Respecter les branchements indiqués. Les paramètrages doivent être identiques de chaque côté de la liaison série NMEA 0183. (naturellement le GPS doit pouvoir sortir en NMEA183 pour être branché sur une entrée de même type. Actuellement une antenne active couplée à son module série NMA183 ne coute plus qu'une dizaine d'euros).


24 jan. 2021
0

Bonjour le revendeur me propose un plug and play mais j'ai un doute sur l'efficacité. C'est quoi une antenne active?et avais vous un modèle
Merci


24 jan. 2021
0

une antenne active est la toute première partie fondamentale d'un GPS, antenne réceptrice alimentée via son microcoaxial de liaison avec le petit circuit imprimé porteur de la puce de pilotage décodage qui lui est associée. Les dernières antennes sont très sensibles, ce qui permet un démarrage à froid assez rapide.
par acquisition rapide des satellites et possibilité d'utiliser plusieurs systèmes (US, Russe, Européen, chinois?).
Les phrases NMEA en sortent alors et ce circuit reçoit les ordres de paramétrage éventuel d'un ordinateur
externe avec le programme adéquat d'interprétation/visualisation des phrases (simple terminal ou programme de navigation cartographique) sur lequel il est branché.
Dans un GPS autonome complet le même travail est réalisé par un microcontrôleur ordinateur intégré.
Le NMEA 0183 n'est que la version marine de la liaison série du genre RS232 sortant sur prise DB9. Dans cette configuration il n'y a aucune notion de plug and play. Il faut paramètrer manuellement via les programmes de contrôle. Le plug and play vient avec l'USB qui moyennant un protocole logiciel complexe fait de la reconnaissance automatique, à la condition express qu'il y ait un pilote (Driver) présent et un programme qui sache l'utiliser. On peut passer d'une sortie série classique à une sortie série USB avec un adapteur matériel et on se retrouve en USB actif si les logiciels sont OK.
Il est indispensable de bien comprendre la notice technique des appareils que l'on veut raccorder !!!!!
Respecter impérativement les branchements imposer.
En pratique avec une antenne active marine vendu le seul problème est de savoir quel type de branchement est possible du côté récepteur (avec tension d'utilisation et paramétrages éventuels nécessaires). Se procurer plutôt une antenne récente.


eloaclem:merci pour les infos·le 25 jan. 07:45
24 jan. 2021
0

Ce que l'on appelle une "antenne GPS" en général sur le forum est l'association d'une antenne dans la bande des 1500MHz et d'un récepteur/décodeur/interface pour signal GPS (+ Galileo,Beidou, Glonass,...). DE fait ce n'est ni une antenne, ni même une "antenne active" (antenne avec amplificateur intégré), mais tout simplement un récepteur GPS avec antenne intégrée.

Passé cette introduction, ces appareil ont généralement un câble avec 3 conducteurs non terminés:
- GND/Terre
- 12V

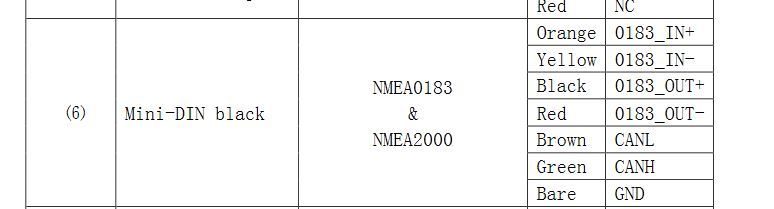

- TX NMEA0183 (12V/4800bd). C'est ce fil qu'il faut brancher sur l'entrée NMEA de la VHF.


25 jan. 2021
0

Bonjour,

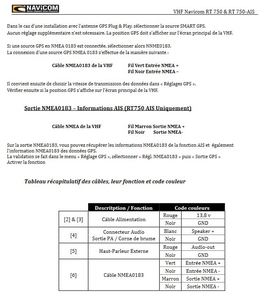

Ce document pourra probablement vous aider. J'ai branché une antenne active sur ma rt550 d'après ses indications. (me dire si le lien ne marche pas, j'uploaderai différemment).
drive.google.com[...]cB/view

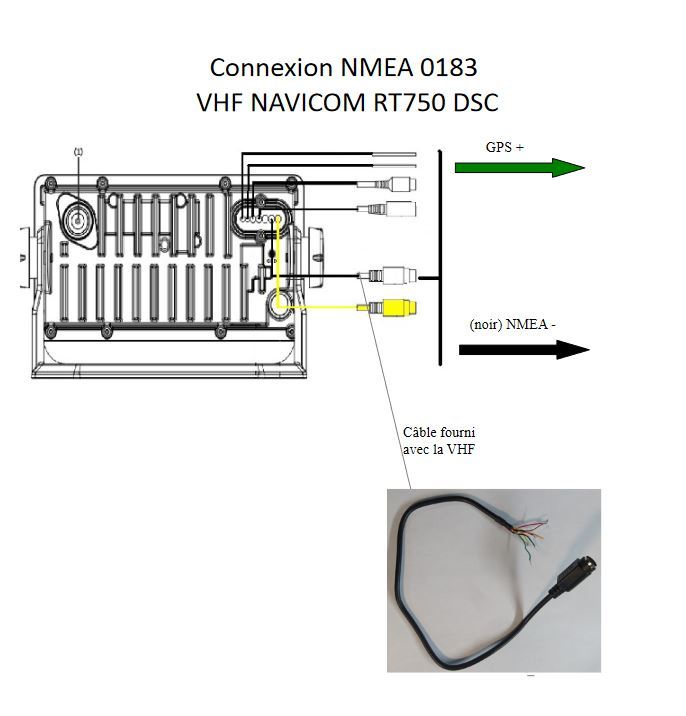

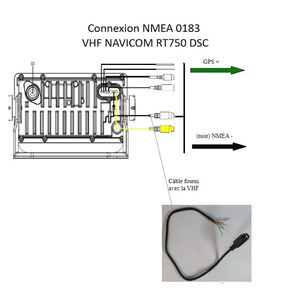

Je ne sais pas comment c'est fichu sur la 750 mais jusqu'à la 650 il faut le câble navicom pour le branchement :
www.navicom.fr[...]eration


eloaclem:merci pour les infos·le 25 jan. 07:47
