branchement vérin autohelm 2000

Bonjour à tous !

j'ai acheté d'occaz un pilote autohelm 2000.
Il n'y a pas la prise au bout du verrin, celle pour le brancher sur le boitier électronique.
Mon interrogation est la suivante : Sur le boitier électronique, la prise à 2 conducteurs, dans le fil qui sort du vérin il y a 4 conducteurs....
Si quelqu'un sait comment c'est fait dans la prise du verin ?

Merci d'avance

Yann

L'équipage
03 fév. 2013
04 fév. 2013
0

étrange, j'ai ce modèle et seulement 2 fils pour le vérin...le vérin est juste un moteur electrique en 12v, il ne te reste plus qu'a tester les 2 fils le faisant répondre puis trouver le bon sens afin qu'il tourne du bon coté....
Prends en soin, c'est un modèle fiable, j'ai fait 4500 mn en 2012 avec lui et le régulateur d'allures, il est juste un peu bruyant et pas trop rapide ce qui oblige a bien équilibrer le bateau. Le réglage du gain est utile.

04 fév. 201316 juin 2020
0

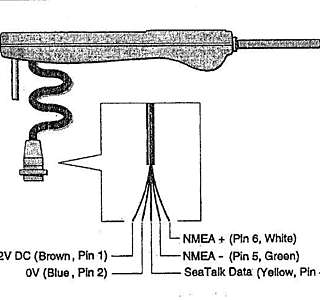

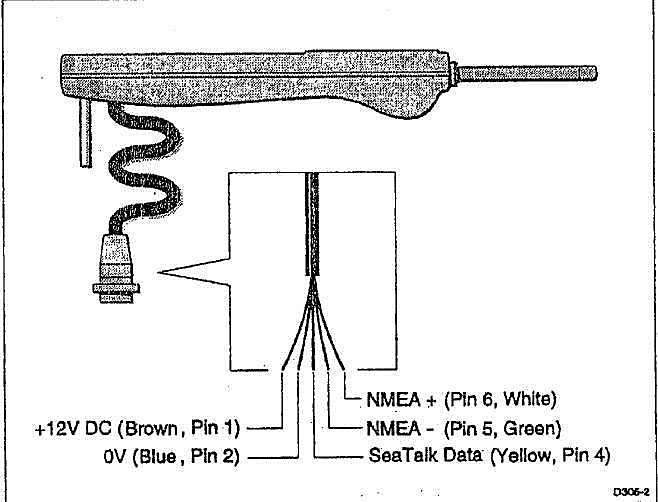

Pour le mien ST2000 c'est ça.
Si ça peut t'aider.

04 fév. 2013
0

le st est plus récent que le 2000, d'ailleur les télécommandes st ne fonctionnent pas sur ce modèle...la sortie remote sors du 5v et ne cause pas le nmea...il y a aussi une sortie "vane" pour un girouette et le mettre en mode vent.
un petit lien si tu veux te fabriquer une commande filaire.
membres.multimania.fr[...]le3576/

autrement le bout du vérin se dévisse pour avoir accés au moteur, la difficulté est de revisser sans trop tourner et casser les connexions au moteur, cela te permettra de repérer les 2 fils qui doivent etre branchés

04 fév. 2013
0

Hello motus,

Merci pour le lien c'est super.

J'ai déja démonté le verin, et les 4 fils sont bien branchés sur un petit circuit électronique, au cul du moteur.
En envoyant du 12v j'ai trouvé les broches qui actionne le moteur, mais je voulais voir si c'était normal ou non d'avoir 4 fils en sortie.

Sur les anciens modèle avec le boitier de commande rond, sans bouton, mais avec une sorte de compas sur le dessus, le vérin a bien 4 fils.

26 oct. 2017
0

bonjour, le post date de 3 ans, mais je suis intéressé par la fabrication d'une télécommande filaire pour le 2000. Mais le lien est mort. Merci d'avance

28 oct. 2017
0

J ais une télécommande filaire raymarine dans mon garage...qui m'a été vendu avec un pilote st2000. Elle fonctionne parfaitement

29 oct. 2017
0

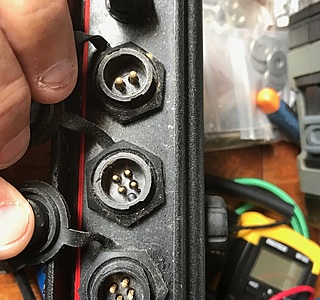

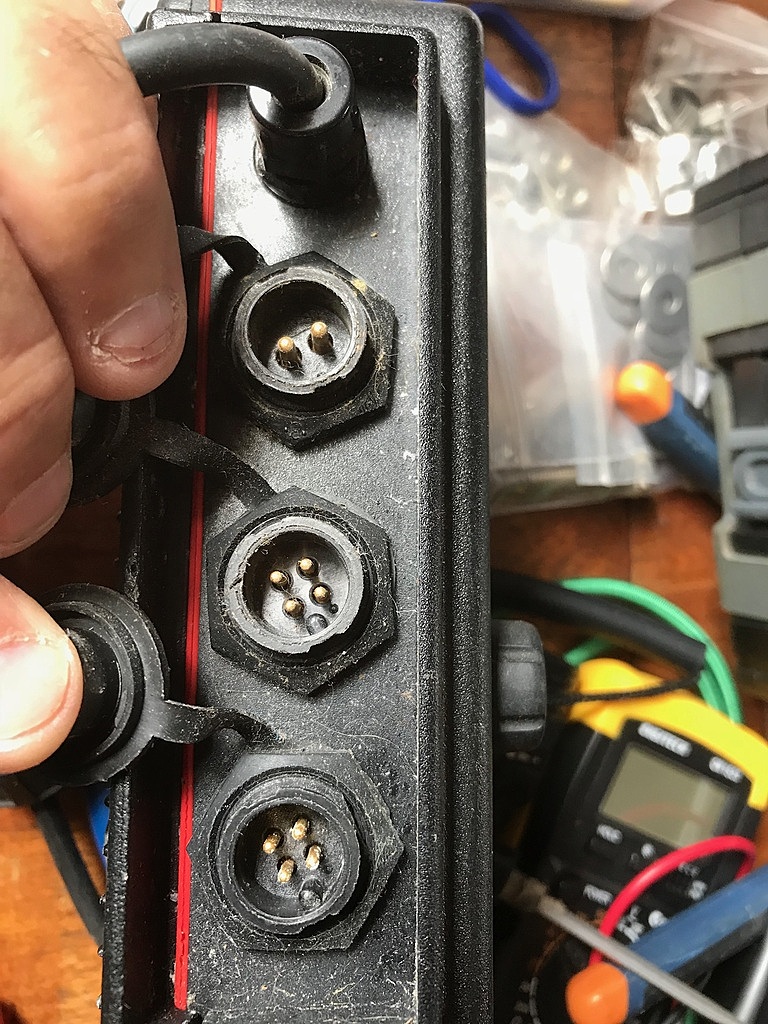

Mon pilote est un Autohelm 2000M, pas un Raymarine ST2000, je ne suis pas sûre que les télécommandes soient compatibles. Ma prise à 4 pôles, c'est celle du milieu, voir photo ci-jointe. La référence de ma télécommande, selon le manuel, est 2076 ou Z076 (j'ai du mal à lire). Comme je ne trouve pas de télécommande d'occasion, j'étais intéressé par le schéma pour en fabriquer une, selon la proposition de 'motus' mais le lien est mort.

29 oct. 201716 juin 2020
0

Mon pilote est un Autohelm 2000M, pas un Raymarine ST2000. Je pense que les télécommandes ne sont pas compatibles. Ma prise à 4 pôles, celle du milieu sur la photo ci-jointe. Comme je n'en trouve pas d'occasion, j'étais intéressé par la proposition de 'motus' pour en fabriquer une. Merci.

29 oct. 2017
0

Je suppose que c'est parceque moteur tourne dans les 2 sens qu'il y a 4 fils.

29 oct. 2017
0

La prise avec 2 broches sous la boitier est celui ou tu branche le vérin.
Puis si tu as une montage à bâbord ou à tribord tu inversé les deux fils.
Les autres connecteurs je ne sait pas à quoi il sert...

29 oct. 2017
0

Le branchement de ton pilote se fait comment.
Combien à tu de fil?
Le système raymarine ex autolem
C est une tresse au fil noir, un fil jaune et un fil rouge c' est le resaut seatalk qui permet d interface les autres instruments raymarine ou ex autolem...
Entre autolem et raymarine c est juste un changement de nom commercial.

29 oct. 2017
0

J avais à bord un raymarinest2000 et autolem2000...j avait du changer la prise de l autolem....pour pouvoir les faire fonctionner indifféremment. ...
La télécommande fonctionne avec tous les pilote raymarine ou autolem.

30 oct. 2017
0

Mon Autohelm 2000M n'a pas de réseau seatalk. Il est équipé de 3 prises, une pour le verin (2 fils), une pour la girouette en option (4 fils) et une pour la télécommande, la prise comporte 4 fils qui rejoignent, via une nappe, le connecteur de type 'peigne' sur la carte mère.

30 oct. 2017
0

Bref tu viens d acheter une mer de.. ..il a moins 25 ans.
Bref tu peu le foutre à la poubelle

30 oct. 2017
0

je ne vois pas pourquoi j'irais le mettre à la poubelle... Et d'un je ne l'ai pas payé très cher, et de deux il fonctionne très bien. Et comme dit duf2800 si dessous, il est réparable au fer à souder standard... Donc NON, je n'ai pas acheté une mer de !

30 oct. 2017
1

Bonjour,
Desole Tramo,ce type de pilote est un des meilleurs fait par Autohelm,bien superieur au St,et de plus reparable aisement
Je fais parti des gens qui aime le fiable meme ancien,et suis entierement
satisfait du 2000(coque en alu moule) ainsi que de la version suivante le 2000m(coque en plastique),celui-ci a une sortie pour une telecommande filiaire
Bonne nav
Alain

30 oct. 2017
0

En 25ans il y a quand même des progres.....il faut bien des GROS pigeons pour se débarrasser le matos qui vau plus un centimes....
Donne mon ton adresse j ais quelque ravant a te vendre....
Es que t achète le matériel ramassé à la poubelle..
Car ici tous se vend!
Pilote autohelm fiable!....j ais un souvenir d une traversée en Tunisie avec un mal de bras....avec un superbe pilote autolem...je te raconte pas.

30 oct. 2017
0

Tu dois pas être un bon commercial... de plus un peu fâché avec le Bécherel...
Bref, on va pas polémiquer, mais pour ton info: 1°) le la série ST ne fonctionne pas sur mon voilier acier, et 2°) il existe une télécommande SANS FIL (donc très "moderne") compatible avec mon "dinosaure" mais encore un peu trop cher pour moi... je vais attendre 20 ans que le prix baisse ! ;-)
Merci quand même de m'avoir proposé ta télécommande non compatible.

31 oct. 2017
0

N importe quoi....
