Branchement terre Mastervolt

Bonjour

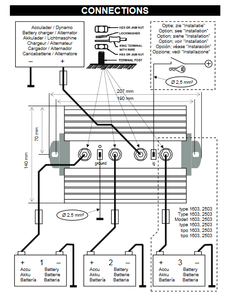

Ci joint le schéma des connexions du chargeur mastervolt 1603. Sur mon bateau la terre (ground) était reliée au négatif des batteries. A l'occasion d'un changement de mes batteries et de la remise en ordre des circuits je me suis penché sur ce problème car j'ai l'impression que ce branchement était incorrect.
Quelqu'un peut-il éclairer ma lanterne ?

L'équipage
18 avr. 2021
18 avr. 2021
0

Hello,

Le Mastervolt Battery Mate 1603 est en fait un répartiteur électronique, je suppose que par "terre (groud)" tu sous entends celui que l'on voit relié par un fil diam. 2.5mm...! si c'est le cas voici tiré du manuel...(plus explicite en anglais):

"For correct connection - see drawing “connections”. Connect the negative poles of the battery sets, the
negative pole of the supplying source and the “Ground” post on the Battery Mate to a common ground."

Version française:

"Pour une connexion correcte, se reporter au schéma « connections ». Connecter les pôles négatifs de
la batterie et de la source de courant à la masse"

Il est en effet question de relier tous les pôles négatif batteries ainsi que le "groud" du répartiteur sur un point commun.


Brandan:@Elect Merci pour ta réponse. La connexion était donc correcte : tous les fils noirs sur un point commun.·le 18 avr. 09:17
Brandan:Effectivement les explications en anglais sont souvent plus précises.·le 18 avr. 09:21
