branchement sur un tableau électrique

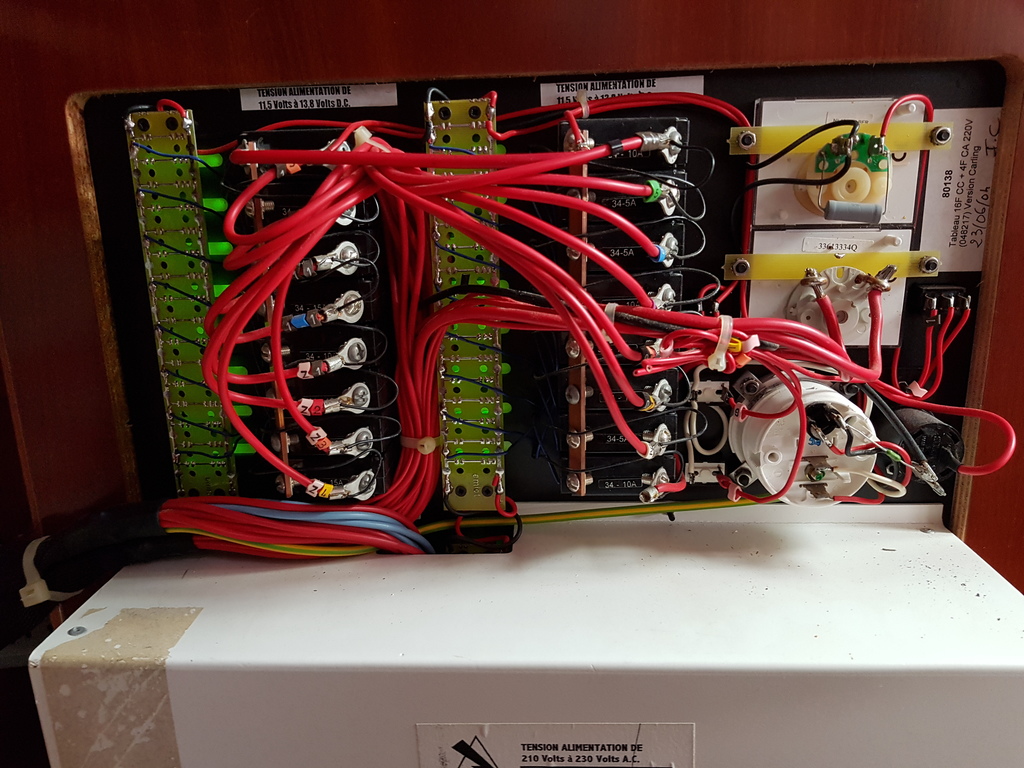

Bonjour, je dois installer un navtex sur mon tableau électrique (voir photos), mais je n'y comprends rien. Quelqu'un peut-il me dire comment faire avec mon tableau concrètement. le navtex possède un porte fusible de 1A. Help me !!! Vous aurez ma reconnaissance éternelle ;)

L'équipage
02 mai 2021
02 mai 2021
0

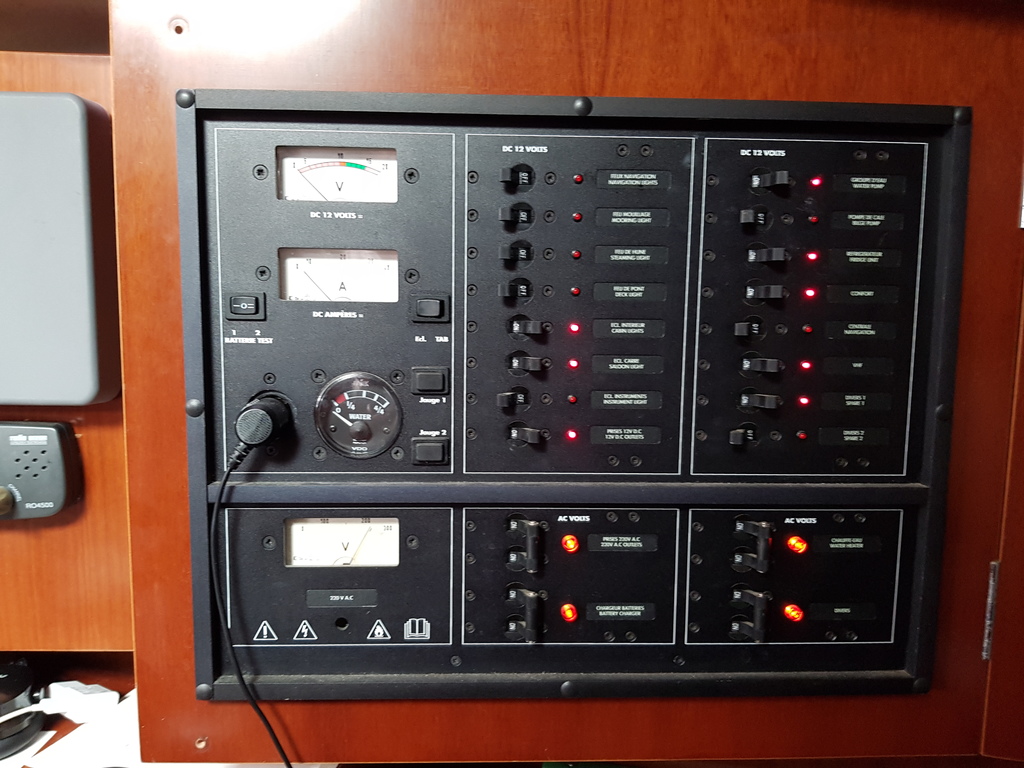

j'ajoute la vue avant du tableau


02 mai 2021
1

C'est a vous de choisir depuis quelle section du contrôle vous voulez LOGIQUEMENT repartir.
Conventionnellement la couleur rouge correspond au + 12V et le souvent le noir au -12V.
IL EST IMPERATIF avant toute modification de VERIFIER et IDENTIFIER avec un multimètre
ce sur quoi on va se brancher PUIS DE COUPER LE GENERAL 12V (ou débrancher la batterie) pour procéder au montage envisagé. NORMALEMENT vous devez disposer du schéma électrique de l'installation.
Sinon il serait bien d'en établir un (sans erreur).


02 mai 2021
0

merci de votre réponse, mais je ne sais pas comment on se branche sur les connecteurs .


02 mai 2021
0

Pour l'alimentation électrique
Des cosses avec un trou du bon diamètre au bout des fils + et -.
Dévisser la vis de l'emplacement choisi.
Rajouter la nouvelle cosse à celles existantes. Revisser.
Même manipulation pour le second fil.

S'il y a un signal à récupérer, faire les bonnes connexions.

Mettre à jour le schéma électrique.


02 mai 2021
0

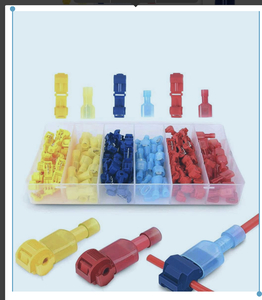

S’il est top compliqué de se repiquer sur le bornier existant, il existe des connecteurs rapides de piquage qu’on clipse sur le conducteur. Ça reste du bricolage, mais noyé dans un patch de silicone, ç’est fiable et durable si les conducteurs sont bien immobilisés.


02 mai 2021
1

Tableau très propre c'est rare


05 mai 2021
0

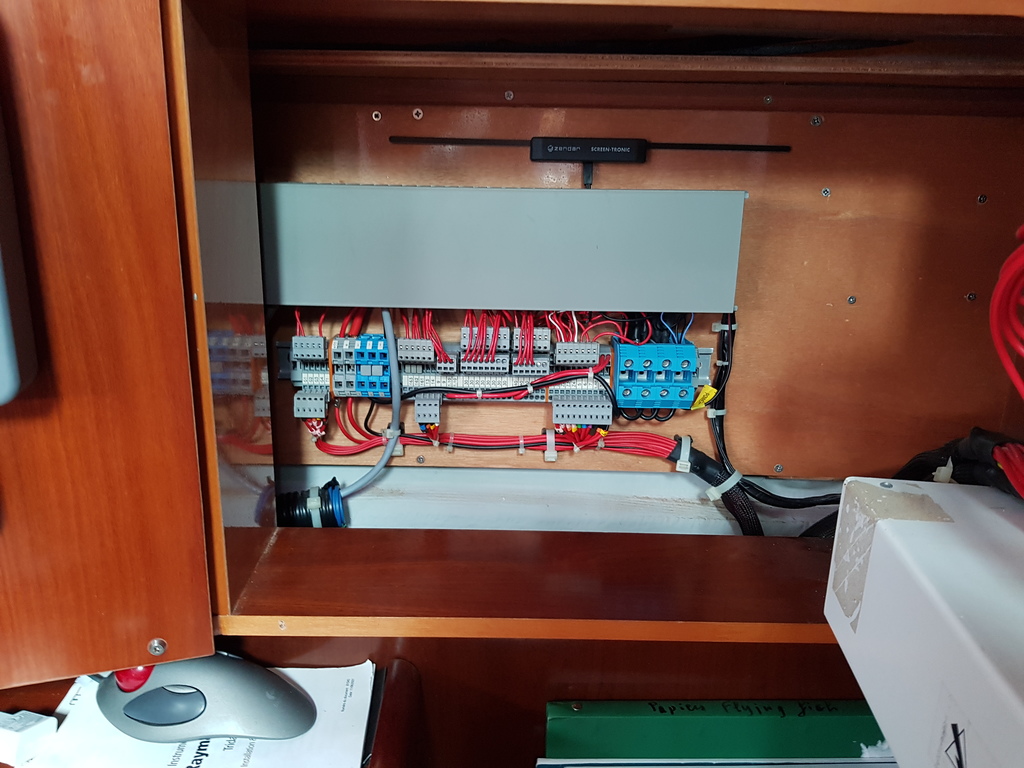

Merci à vous tous de vos conseils. Je crois que je vais me repiquer sur les fils pour le noir, ce sera plus simple. Car sur le boitier il y a 2 X2 rangées de connecteurs. les droits sont branchés sur les disjoncteurs, mais je ne vois que le retour noir que sur la prise 12v. je vais me brancher dessus et pour le rouge, je vais choisir de me connecter sur la borne de la centrale de navigation. comme ça quand je vais démarrer, je vais avoir le navtex avec la centrale allumé.
Merci de votre aide.
