Branchement pilote Raymarine MK2 sur sondeur GPS Lowrance HDS live 9 ?

Bonjour à tous.

  • Je viens de faire l'acquisition d'un pilote auto raymarine évolution acu 100 MK2 avec P70S.

Je souhaiterai relier ce dernier à mon sondeur gps LOWRANCE HDS LIVE 9.

Comment faire et quel matériel ou cable acheter. un petit croquis serait le bienvenu!
Merci pour votre aide.

L'équipage
06 mar. 2021
07 mar. 202107 mar. 2021
0

En général, soit il s agit de la même marque... soit tout passe par le réseau NMEA.
logiquement tu as une sortie sur la nappe de fil électrique qui sort de ton pilote qui correspond au réseau nmea. Tu raccorde le tout sur le réseau existant.
Attention bien mettre le branchement au milieu pas aux extrémités du reseau, car au bout tu as des bouchons pour fermer le reseau

07 mar. 2021
0

Il faut au minimum un adaptateur NMEA 183 ou 2000 vers STng suivant ce que sort ton appareil Lowrance .
Si c'est du 2000 c'est plus simple et moins cher car ton Raymarine est en STng qui est du 2000 avec une prise dédiée

07 mar. 2021
0

Il faut au minimum un adaptateur NMEA 183 ou 2000 vers STng suivant ce que sort ton appareil Lowrance .
Si c'est du 2000 c'est plus simple et moins cher car ton Raymarine est en STng qui est du 2000 avec une prise dédiée
Rien à voir avec le schéma SPX 30

09 mar. 2021
0

bonjours à tous

merci pour vos réponses

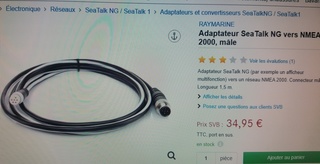

donc si j'ai bien tout compris, mon sondeur est en NMEA 2000, donc j’achète le câble ci-dessous et je le branche sur le réseau STng du pilote et le tour est joué.
cdtl

09 mar. 2021
0

Hello,

Sur la photo, il semble que la prise NMEA2000 du traceur soit la 1ère à gauche.
C'est une mâle, il faudrait donc que le câble convertisseur NMEA2000-STNG soit de type femelle.

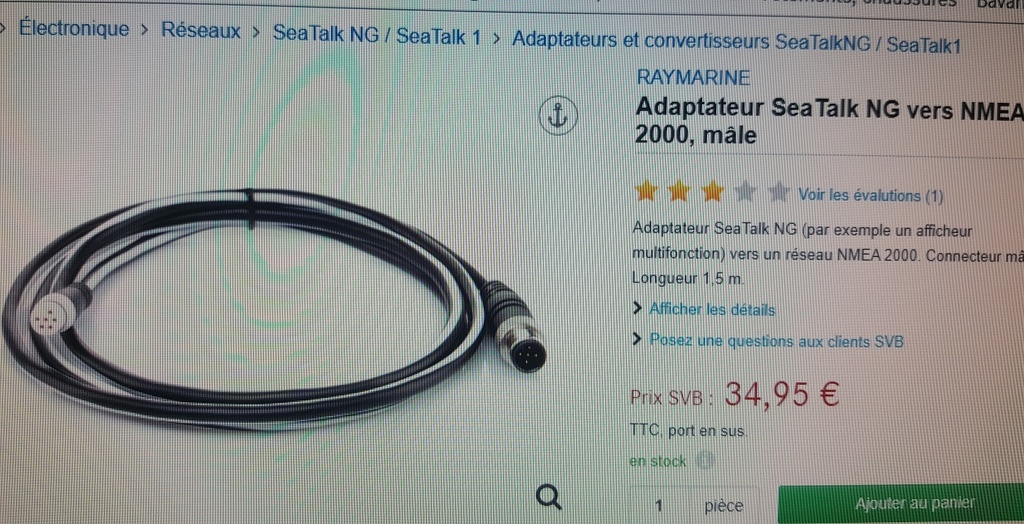

L'image écran que tu nous montres est un câble male.

Amicalement.
FX

09 mar. 2021
0

Ah mince effectivement tu as raison Fx. Heureusement que tu m'a envoyé le message j'étais en train de passer commande. Merci à toi
cdtl

09 mar. 2021
0

A brancher bien sûr une prise blanche connectée correctement à la dorsale STng bleue
