Branchement interrupteur à bascule 2 plots 12v

Question basique comment se branche un tel interrupteur 2 broches. Sur un plot faut il mettre le plus et sur l'autre le - tout simplement?

Désolé pour cette question basique mais je ne veux pas faire un court jus et sur le mini tableau de mon bateau j'ai une prise commandée par cet interrupteur qui ne fonctionne pas et je ne suis pas certain que le branchement initial est le bon.
Merci a vous

L'équipage
28 avr. 2021
28 avr. 2021
2

une broche venant de la source et l'autre allant au récepteur.


28 avr. 2021
0

Le (+) ------> [O inter O ]--------> [O prise O ]----------> LE (-)

Les O étant les bornes ou les cosses de la prise et de l'interrupteur.


rodrigue:Je ne sais pas qui a mis un "-1" ni pourquoi ? J'aimerais bien savoir en quoi mon schéma est faux ? Il a bien dit que son interrupteur commandait une prise, pas une lampe.·le 28 avr. 16:13
rodrigue:C'est surtout que c'est comme si dans un groupe tu réponds à une question pour aider et que quelqu'un a côté de toi te dit "ta gueule, tu es nul". Ca donne pas vraiment envie de participer au forum.·le 29 avr. 08:30
28 avr. 2021
2

Si tu branches le + sur une borne et le - sur l'autre, c'est le court circuit assuré.
Le - directement sur la prise et le + sur une borne (n'importe laquelle) de ton interrupteur et la deuxième borne de l'interrupteur à la deuxième borne de la prise.


28 avr. 202128 avr. 2021
1

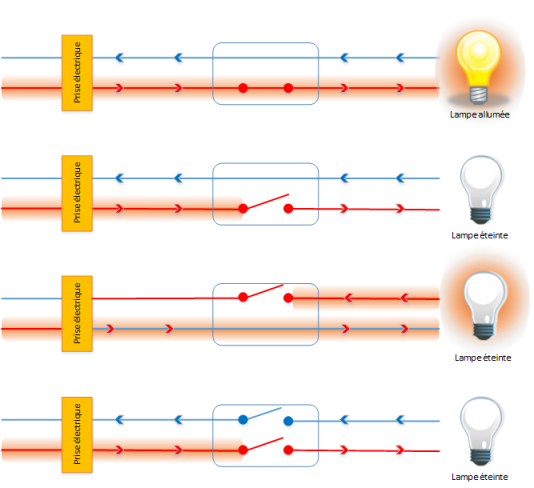

En général un interrupteur de type On/Off se branche en série dans une liaison électrique qui doit donc être localement coupée pour l'y insérer, sur 1 fil si interrupteur unipolaire, sur les 2 fils si interrupteur bipolaire...

ps : un schéma simple vaut mieux que de longs discours !


28 avr. 2021
0

Merci a tous
Plus clair pour moi avec le schéma
Bonne journée


28 avr. 2021
0

Je poursuis mes questions basiques
Au fait comment savoir si un interrupteur à bascule est bi polaire on non....si bipolaire on a bien des contacts connectés sur le + et -.
Un interrupteur à deux plots peut-il être bipolaire?
Merci d'avance

.


28 avr. 2021
0

Le nipolaire aura 4 broches


28 avr. 2021
0

Deux plots : Interrupteur unipolaire
Quatre plots : Interrupteur bipolaire


Oliver29:Et 3 plots : double unipolaire·le 28 avr. 17:25
Chalkis:Interrupteur inverseur·le 28 avr. 17:32
monoa:Je ne sais pas si on trouve beaucoup d'inter 3 plots sur un bateau. Il s'agit d'inter utilisés pour des vas-et-vient.·le 28 avr. 18:10
Oliver29:C'est ce que j'ai pris pour modifier mon plafonnier en blanc, éteint, ou vert (pour les navs nocturnes)·le 28 avr. 18:22
Chalkis:Les inters 3 broches s’utilisent pour les moteurs électriques qui doivent tourner dans les deux sens.·le 28 avr. 19:41
28 avr. 2021
2

et être bipolaire en ce moment...c'est pas la joie pour les autres...!!


28 avr. 2021
0

Un peu hors sujet (beaucoup ?)
les télérupteurs en 12V c'est un peu hard pour un néophyte mais certainement efficace.
Mais !!! Quel bordel dans les branchements. Flemme de rechercher, j'avoue ce n'est pas mon domaine.


cochise42:Le problème n'est pas que c'est difficile à raccorder, le problème c'est que c'est cher et sur un bateau pourquoi faire? le télérupteur est intéressant lorsqu'il y a plusieurs points de commande du genre cage d'escaliers.·le 29 avr. 08:47
28 avr. 2021
0

Voici une photo....j'ai 3 interrupteurs . Le premier a gauche interrupteur global si il fonctionne j'ai la lumière seule et il commande l'électricité des deux autres Au milieu interrupteur avec gestion pilote et sondeur loch ne fonctionne que si le Premier est activé.le problème est sur le troisième ou est branche à la fois une prise allume cigare et le feu de mat. Ce troisième fonctionne si le premier est en service.j'ai vérifie 12 v au pied de mat j'ai de la tension mais ce qui m'interroge c'est pour la prise allume-cigare je retrouve sur ce dernier interrupteur un branchement du plus sur un plot et le moins sur l'autre....pour moi ce n'est pas sécurisé d'où toutes mes questions. Voici la photo .que faire pour être certain d'être certain d'éviter un court jus???

Merci


28 avr. 2021
0

Hello,
Je vous suggère de commencer par repérer les fils:
- le + et le - batterie
- les deux fils des points d'éclairage
- les deux fils de la prise allume cigare (+ et -, le + est au centre de la prise)
- les deux fils du feu de mat
- les deux fils le pilote et le sondeur (+ et -)

Vos interrupteurs sont unipolaires, logiquement ils devraient couper le + de chaque circuit.
Et tous les - sont reliés ensemble au - batterie, jamais aux inter.

A mon avis deux possibilités de montage:
1: l'inter de gauche pour l'éclairage et la prise allume cigare
l'inter du centre pour le pilote et le sondeur
l'inter de droite pour le feu de mat
2: l'inter de gauche pour l'éclairage, la prise allume cigare et l'alimentation des deux autres inter
l'inter du centre pour le pilote et le sondeur
l'inter de droite pour le feu de mat

Pouvez vous faire les repérages et que souhaitez vous comme montage ?


28 avr. 2021
0

J'ai presque la configuration 1. Si j'enlève la prise Allume cigare du Droit vers le gauche.par contre je ne m'explique pas sur l'interrupteur du centre un fil + et un moins.derniere chose l'interrupteur de gauche a 3 pôles dans ce cas sur ce dernier cela veut dire deux contacts plus et un moins???
Merci a tous pour vos infos.


28 avr. 2021
0

J'ai l'impression que tu ne connais rien en électricité, et je ne peux que te conseiller de faire appel à une personne ayant les connaissances adéquates.

Je ne comprend pas l'intérêt d'avoir un premier interrupteur qui te permette de te servir des deux suivants. Il y a là un montage en série dont l'utilité m'échappe.

Concernant l'allume cigare, il doit bien être alimenté par un + sur une borne et un - sur l'autre.

Dis nous ce que tu veux faire avec tes 3 interrupteurs et on te conseillera pour réaliser ton montage.


29 avr. 2021
0

effectivement l'électricité n'est pas mon fort.

Actuellement le premier interrupteur à gauche avec ses trois plots ouvre ou coupe le 12v comme un interrupteur general. Il conditionné les autres interrupteurs et a le plafonnier en direct je souhaite garder cette configuration avec en plus le rajout d'une prise allume cigare.

Pour le second il commande les instruments de navigation ne fonctionne que si le courant passe via l'interrupteur de gauche et cela fonctionne je souhaite garder cette configuration

Le troisième piloterait le feux de mat

Voilà merci d'avance


29 avr. 202129 avr. 2021
1

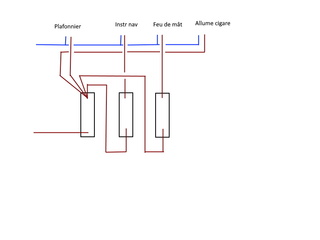

Tu peux faire un câblage comme celui ci :
PS : Rouge le + et bleu le -


29 avr. 202129 avr. 2021
0

Autre chose : Si tu as un interrupteur qui en alimente 2 autres et qui par ailleurs alimente aussi des équipements, il faut vérifier que son intensité max est en adéquation avec la consommation totale.
L'installation de fusibles serait également une bonne idée, s'il n' y en a pas.


29 avr. 2021
0

arrêtez de lui bourrer le mou.
qu'il ne touche plus à rien et qu'il demande à quelqu'un de compétent
avant qu il ne mette le feu au lac
et pour une fois je suis sérieux
alain


29 avr. 2021
1

ok

Merci Monia pour le schéma clair qui va me permettre de comparer après repérage des fils par rapport à ce que j'ai actuellement.

Pour info c'est moi qui ait vu que quelque chose n'était pas clair dans le montage du précédent propriétaire... Et je débranche les instruments et je teste uniquement sur les fils ou sur les prises et systématiquement je coupe la batterie dès que j 'ai vérifié.

Merci a tous.


fritz the cat:attention ,s'il n'y a pas de protection avec la basse tension et forte intensité ,ça fume très vite .alain·le 29 avr. 10:58
29 avr. 2021
1

Ce soir après utilisation du schéma et repérage des plus et moins et suppression d'un moins qui se baladait parmi les plus et bien sûr après avoir isolé toutes les cosses tout fonctionne. Merci a vous ....fin de chantier comme on dit.😉😉
