Branchement groupe électrogène Panda 4500

Qui peut me renseigner sur le branchement électrique sur bornier x4 d'un groupe Panda 4500
Ci joint photo
Je reçois du 400v , et désire du 230v
Groupe neuf,acheté en 2008, branche en 2011,moteur fonctionne parfaitement,besoins à venir d'où nécessite du branchement
Merci a vous
Gilles

PEREGRINA74

06 juin 2013

Tous
Non lu

En tapant Panda 4500 sur Google, la seconde rép... Nemo Dictateur consensuel16 juin 2020

Merci pour ta réponse J'ai bien regardé les sc... PEREGRINA7406 juin 2013

tu mesure les bobines d'exitation L1 L2 L3 la ... pascal9506 juin 2013

Salut, Comme Pascal, (voir schéma joint) tu... Mamita16 juin 2020

Ok pour le triphasé Est ce que je n'abîme pas ... PEREGRINA7406 juin 2013

Le manuel du constructeur te dit : pour du 230V... Nemo Dictateur consensuel06 juin 2013

Attention, L1 L2 L3 ce sont les points des bobi... pascal9507 juin 2013

Merci pour toutes vos réponses Je dois être tr... PEREGRINA7406 juin 2013

Nemo Dictateur consensuel

06 juin 201316 juin 2020

En tapant Panda 4500 sur Google, la seconde réponse est le fichier ci-dessous qui me semble répondre à la question.

Manuel-francais-PMS-4500.pdf

Répondre

PEREGRINA74

06 juin 2013

Merci pour ta réponse
J'ai bien regardé les schémas sur Google mais ai peur de ne pas bien comprendre
Si je prend une des 3sorties,L1 ou L2/L3
Que se passe t il des sorties non utilisées?
Pb avec bobine?

Répondre

pascal95

06 juin 201306 juin 2013

tu mesure les bobines d'exitation L1 L2 L3
la sortie 220V est entre L'1 et N

Répondre

Mamita

06 juin 201316 juin 2020

Salut,

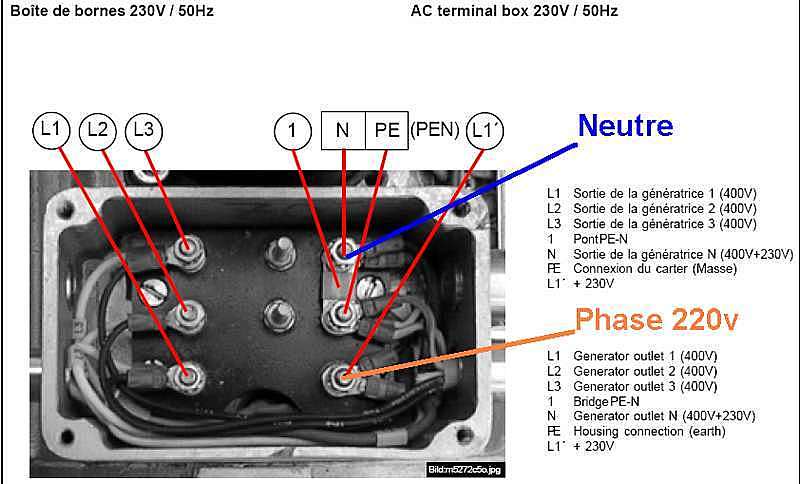

Comme Pascal, (voir schéma joint)
tu auras du 220v 50H entre L1' et N
L1' étant la phase et N le neutre
Sur les autres bornes, elles seront bien sur sous tension
(L1,L2,L3 = 400v), mais c'est normal ...
Mamita

Répondre

PEREGRINA74

06 juin 2013

Ok pour le triphasé
Est ce que je n'abîme pas la bobine si je ne me sers que d'une phase

Répondre

Nemo Dictateur consensuel

06 juin 2013

Le manuel du constructeur te dit : pour du 230V c'est entre N et L1'.
Tu fais comme c'est étudié pour et tu ne te casses pas plus la cervelle. Ca sert à ça les notices... :mdr: :litjournal:

Répondre

pascal95

07 juin 2013

Attention, L1 L2 L3 ce sont les points des bobines d'exitation (le rotor à priori)
c'est le stator (partie fixe) qui est le generateur avec pour sortie N et L'1 en 220V

il n'y a pas de puissance sur L1 L2 L3

Répondre

PEREGRINA74

06 juin 2013

Merci pour toutes vos réponses
Je dois être trop anxieux par méconnaissance
À+
Gilles

Répondre
