Branchement d'un alternateur Prestolite

Bonjour,
Après avoir parcouru les différends fil sur le sujet, je n'ai rien trouvé pour le branchement.
J'ai deux alternateurs similaires, des Prestolite 8MR2069T, et je suis incapable de comprendre lorsque je vais sur le site Prestolite comment les brancher. Pour le + et le - cela semble clair puisqu'ils sont indiqués mais je branche quoi sur les deux fils jaunes qui sont au dessus ?
Bonne année à tous et merci de votre aide et vos conseils.

L'équipage
02 jan. 2008
02 jan. 2008
0

facile
tu les branches comme indiqué sur la photo jointe pour une meilleure compréhension

amicalement

02 jan. 2008
0

Merci
Merci pour l'aide mais la photo n'est pas passée et je n'arrive pas à passer la mienne

02 jan. 2008
0

Fils jaunes ?
Sur mes Prestolites, les fils jaunes alimentent en alternatif le régulateur, il n'y a rien d'autre à brancher que le "+" et le "-" sur la batterie.

[color=blue]_/)[/color]

02 jan. 2008
0

Vue de l'arrière
à gauche le fil jaune en haut est indiquée 'yellow reg wire' et dessous le boulon de fixation avec le cable rouge avec le libellé 'red reg wire' avec 'output term' c'est donc le +.
à droite le fil jaune en haut est indiquée 'yellow wire' et dessous le boulon de fixation avec le cable noir avec le libellé 'black reg wire' avec 'ground term' c'est donc le -.
Si j'ai tout compris, je ne doit brancher que le + et le - ?
Cordialement

02 jan. 2008
0

Merci
Merci pour l'aide

02 jan. 200816 juin 2020
0

Cela devrait être cela;
Chez Prestolite, les codes couleur sont en principe toujours les mêmes : Noir = négatif, rouge = positif, verts = excitation et jaunes alternatifs venant du stator, le courant étant redressé dans le régulateur.

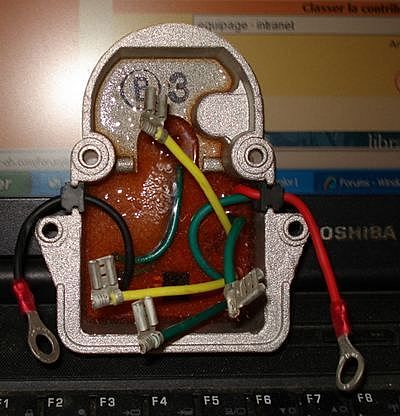

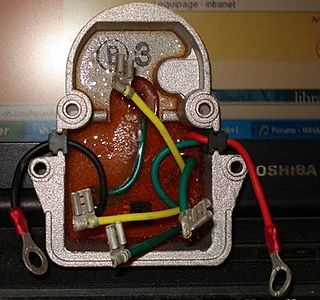

Sur la photo le régulateur d'un alternateur 24 volts de la même marque, le rouge va sur le B+ et le noir sur le B-, il n'y a donc que les deux fils de puissance qui arrivent sur l'alternateur. Chez eux, la lampe témoin est en option avec une autre référence d'alternateur.

[color=blue]_/)[/color]
