branchement compte tour

Bonjour à tous
Après 7 ans de chantier je viens de terminer un 8m en bois epoxy sur plans D Provin qui a été mis à l'eau fin juillet sur le lad dur Der. Désormais c'est l'hivernage car le lac régule les eaux de la Marne pour éviter les crues de la Seine. Donc marrée basse jusque début mars.
J'en profite pour finir quelques installations dont la pose d'un compte tour
Compte tour Vetus TACH sur moteur Vetus M2.06 (16cv)
Ma question, j'ai bien identifié les bornes W sur le C T et sur l'alternateur mais quelles autres bornes dois-je connecter sur le CT ( - , + et ou?)
Merci d'avance

L'équipage
mordrouzmordrouz
14 oct. 2017
domino56domino56
14 oct. 2017
0
  • a la masse
  • après contact W sur alternateur C'est tout.
Répondre
MamitaMamita
14 oct. 201716 juin 2020
0

Salut,

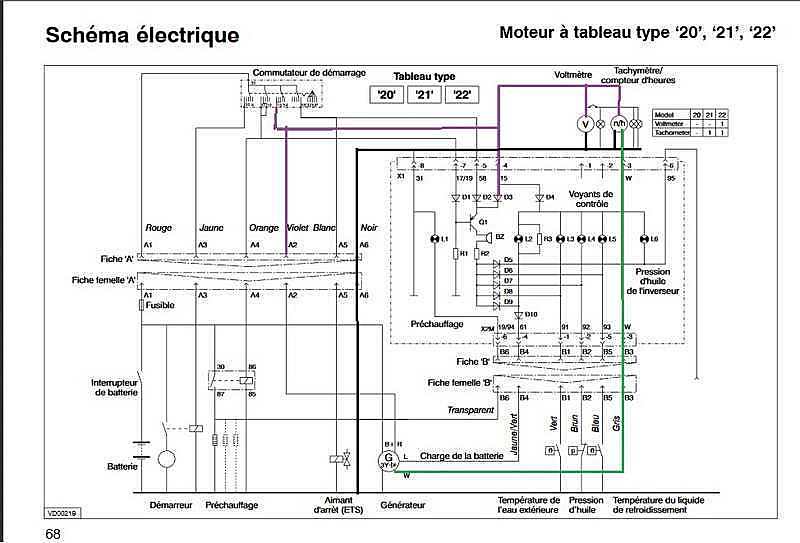

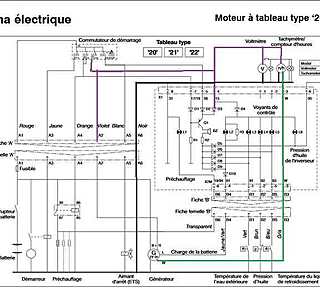

Avec le Vetus M2.06, tu dois avoir le tableau "modele 22" (voltmètre +compte-tours); le plus simple sur ce tableau de bord, le CT se branche (+ et -) aux bornes du voltmètre (fil violet pour le +, et fil noir pour le -) ainsi que la borne "W" qui vient de l'alternateur. (fil vert sur le dessin)
Mamita,

Répondre
mordrouzmordrouz
14 oct. 2017
0

Merci Domino56,
Merci Mamita, ce n'est pas le 22 , c'est le tableau de bord "modele10" qui est livré en standard avec le moteur. Lors de ma commande j'aurais du choisir le "modele22" mais j'ai loupé. Donc depuis j'ai racheté le compte-tours /horomêtre que je dois installer maintenant. Le plan publié par Mamita est plus clair que celui que je possède.
Je vais pouvoir m'atteler à cela dés demain.
Encore merci à vous deux et surtout d'avoir répondu aussi vite. Cordialement,
Mordrouz.

Répondre
domino56domino56
14 oct. 2017
0

Dans le cas d'un tableau "modèle 10" le fil W venant de l'alternateur est gris et est en attente, non connecté, dans le tableau

Répondre
MamitaMamita
14 oct. 201716 juin 2020
0

Re,

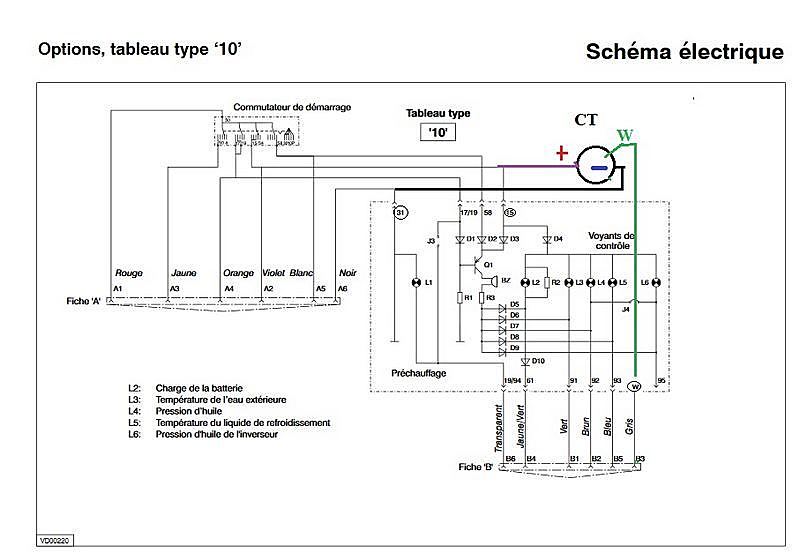

Avec le modele 10
Mamita

Répondre
mordrouzmordrouz
15 oct. 2017
0

Bonjour,
à nouveau merci à Domino 56 et à Mamita, car j'ai réussi la pose et surtout le branchement de mon Compte tour. Il fonctionne nickel. Il faut dire que je suis moins doué pour l'électricité que pour la résine ou la menuiserie navale!
Cdlt.

Répondre
