branchement bidata clipper

bjr,pour brancher le bidata 2 fils sur le busser, fil rouge sur le positif, faut il un retour masse, merci de m indiquer votre branchement
Merci d avance

L'équipage
07 avr. 2015
08 avr. 201508 avr. 2015
08 avr. 201516 juin 2020
0

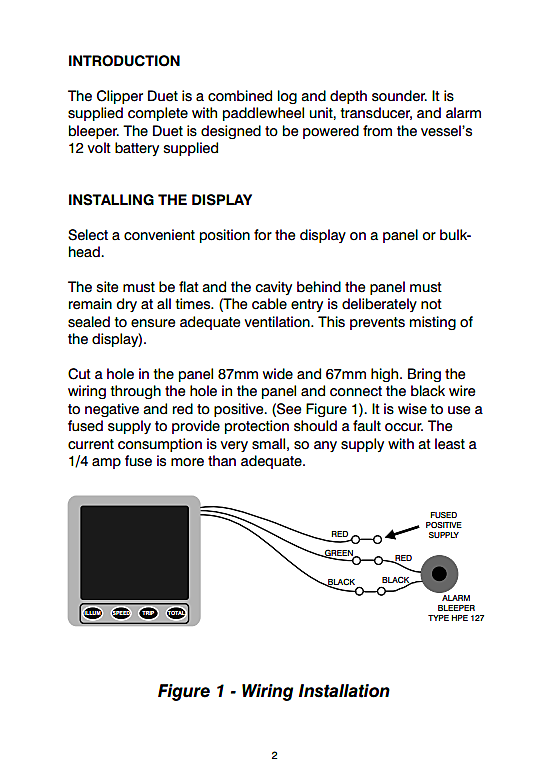

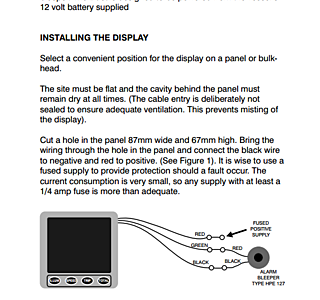

Le schéma de branchement. En anglais.
Le beeper n'a jamais marché sur le mien mais bof,ça ne me manque pas.

08 avr. 2015
0

Merci margotte mais faut ilun retur masse

08 avr. 2015
0

Hello Gribouille,

La masse est sur le NOIR.
C'est indiqué dans le texte.

Amicalement.
FX

08 avr. 2015
0

Ok donc le noir qui va sur le buzzer car il y a que 3 fil rouge vert noir
Je suis pas fort en anglais et pourtant navigue sur un bateau anglais,chercher l erreur!!

08 avr. 2015
0

Hello,

Oui c'est ça:
Rouge= + de l'afficheur
Noir = - commun aux deux appareils
Vert = + Du buzzer, commandé par l'afficheur.

Amicalement.
FX
