Branchement antenne sur GPS pour un nul en électronique :-)

Bonjour,
Ayant récupéré un ancien GPS Carto "Lowrance 3300C" et une Antenne Radio Océan RO-GPS5 , j'ai essayé de connecter les 2 ensemble mais le GPS ne reçoit pas les données ou l'antenne est HS ?
Ma première question, ai-je bien connecté les bon "fils" ?
Sur le GPS : un câble de masse, et 3 autre câbles (Orange, Jaune et Bleu)
Sur l'antenne ( ça se complique) un câble de masse et 8 autres câbles (Marron,Rouge,Bleu,Jaune,Gris,Noir,Vert et Blanc)
J'ai connecté les câbles de masse (là c'est facile) et après j'ai connecté le câble Orange du GPS avec le Marron de l'antenne.
Me suis-je trompé ou est-ce l'antenne qui est HS ?
Merci à tous

Yann

L'équipage
YannYann
17 nov. 2015
Eric1789Eric1789
18 nov. 2015

suivant une notice trouvé sur le net pour l'antenne:
RED: +10/35 Vdc
GREEN: GPS RX +
BROWN: GPS TX +
BLACK/YELLOW/SHIELD: GND/COMMON

Donc il manquerai au minimum l’alimentation de l'antenne active.
Pas le temps ce matin pour chercher plus avant.

Répondre
YannYann
18 nov. 201516 juin 2020

Merci pour cette première info.
J'ai fais un essai en branchant le câble Rouge de l'antenne sur la borne + de la batterie, mais j'ai toujours le message "GPS Muet"

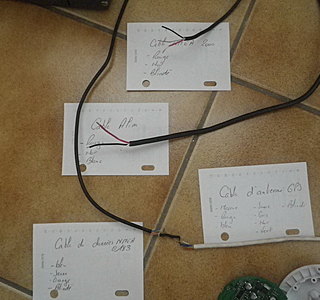

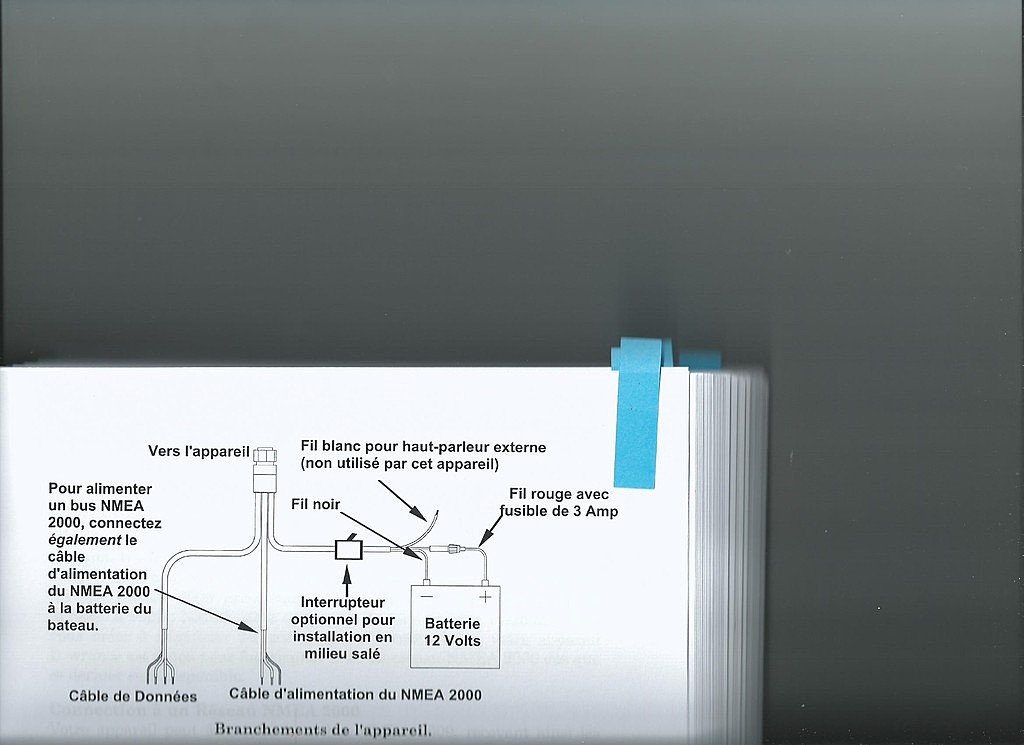

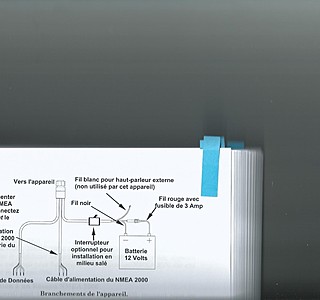

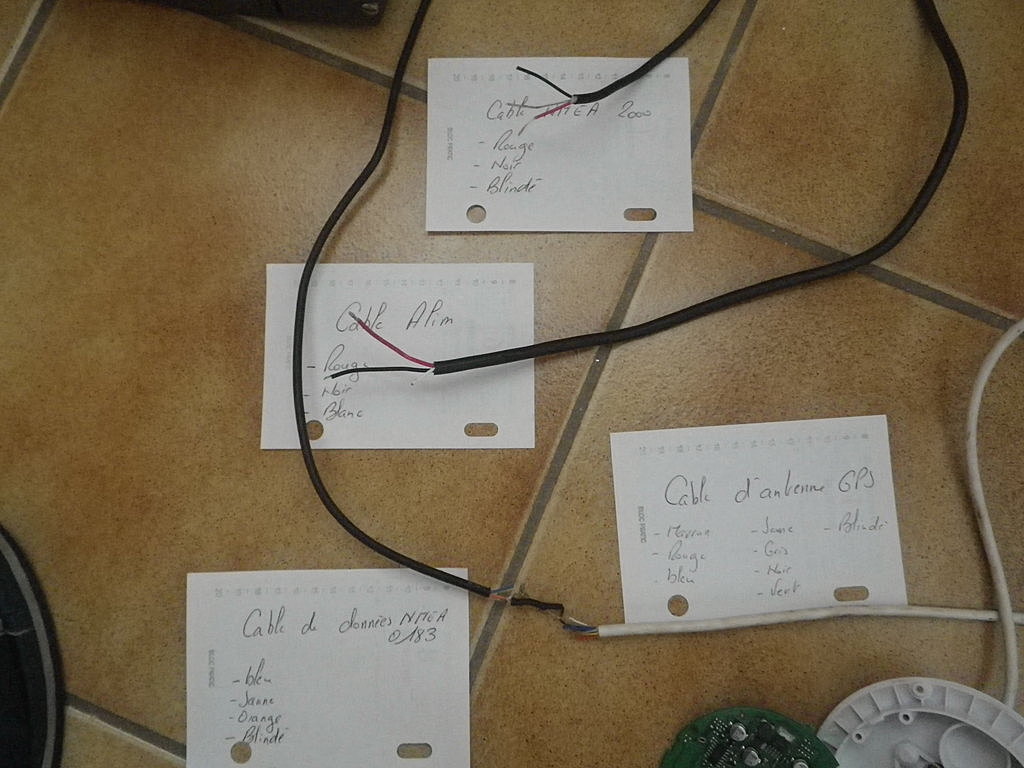

Ci joint, un scan du câblage du GPS et une photo de mon bricolage.
Yann

Répondre
tux3132tux3132
18 nov. 2015

Bonjour à tous,
D'après la notice le Lowrance attend sa propre antenne en NMEA2000 mais on doit aussi pouvoir avoir les données GPS par l'entrée NMEA 0183.
Pour ce faire alimenter l'antenne rouge + noir -
Raccorder l'antenne au MFD soit marron TX+ de l'antenne vers orange du MFD et connecter les GND entre eux.
Après je ne sais pas à quelle vitesse travaillent les 2 appareils, en général 9600 bds, il faut vérifier.
Bon bricolage.
Bernard.

Répondre
YannYann
18 nov. 2015

Actuellement, le marron de l'antenne GPS est branché sur l'orange du GPS.
Mes connaissances en électronique étant presque nulles, que veulent dire les termes MFD et GND ?
Sinon, j'ai regardé sur la Doc que j'ai sur ce GPS, mais je ne vois aucune indication sur la vitesse de travail.
Yann

Répondre
(FLARM)(FLARM)
18 nov. 2015

6 fils sur l'antenne ? normalement 4 de branchés sur les 6 broches
Voir ici: www.furuno.fr[...]09e.pdf

Si la vitesse de transmission n'est pas la bonne cela ne communique pas. un fois alimenté tu peux contrôler la vitesse de chaque coté avec un PC et un hyperterminal: "Termite 3.1" est gratuit et facile d'utilisation.
Attention pour le branchement entre l'antenne et le Lowrance, il faut croiser les RX et TX.

Répondre
tux3132tux3132
18 nov. 2015

MFD = Multi Function Display (ton Lowrance) et GND = Ground (la masse, en général le -)
Ensuite Flarm a raison mais il faut un adaptateur USB / série. L'idéal est d'en prendre un à base de "Prolific", ça devrait marcher sans pilote.
Mais si vraiment tu n'y connais rien essaye de trouver quelqu'un dans ton entourage qui bidouille un peu sinon tu vas y passer vraiment du temps en n'étant pas sur de faire le bon diagnostic.
Bon bricolage à tous.

Répondre
