branchement antenne gps sur vhf en mode bricolage

Bonjour,
Le sujet a déjà été vu plusieurs fois pour des antennes actives faites pour ça. Mais je n'ai pas trouvé de réponse ou de solution dans mon cas, il n'y en a peut être pas !!!

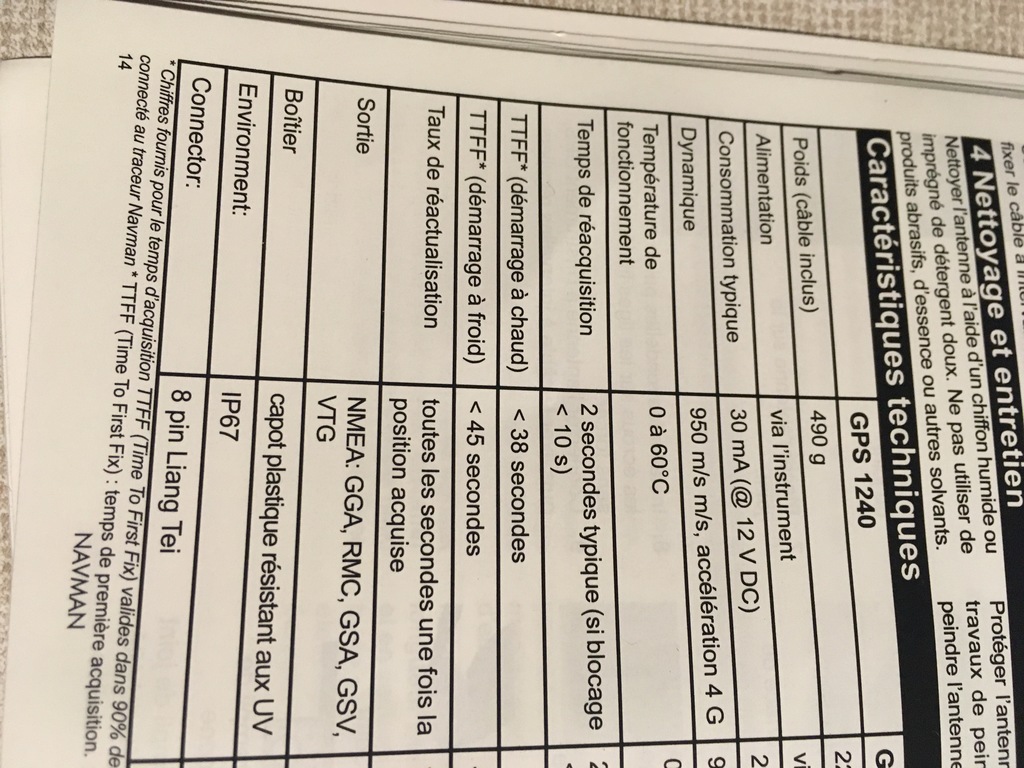

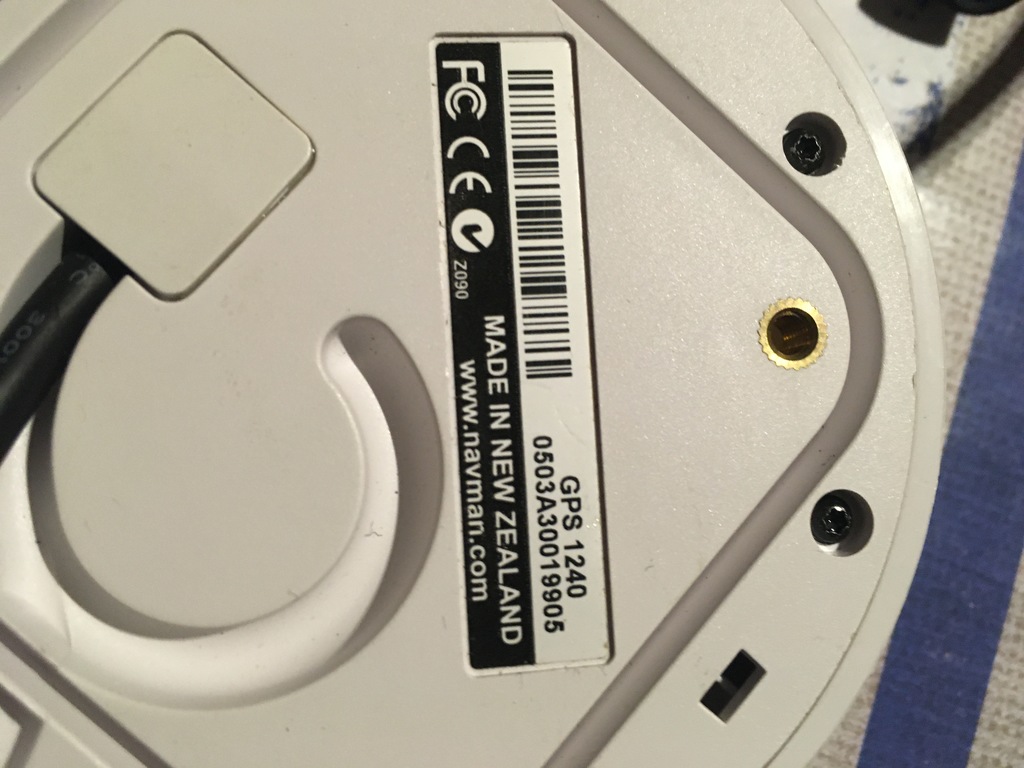

Dans mes archives j'ai trouvé une antenne NAVMAN neuve (une erreur de commande à l'époque, que j'ai eu la flemme de renvoyer ), il se trouve que sur la doc il est indiqué quelle est alimentée en 12v, donc dans mon idée elle est active ?

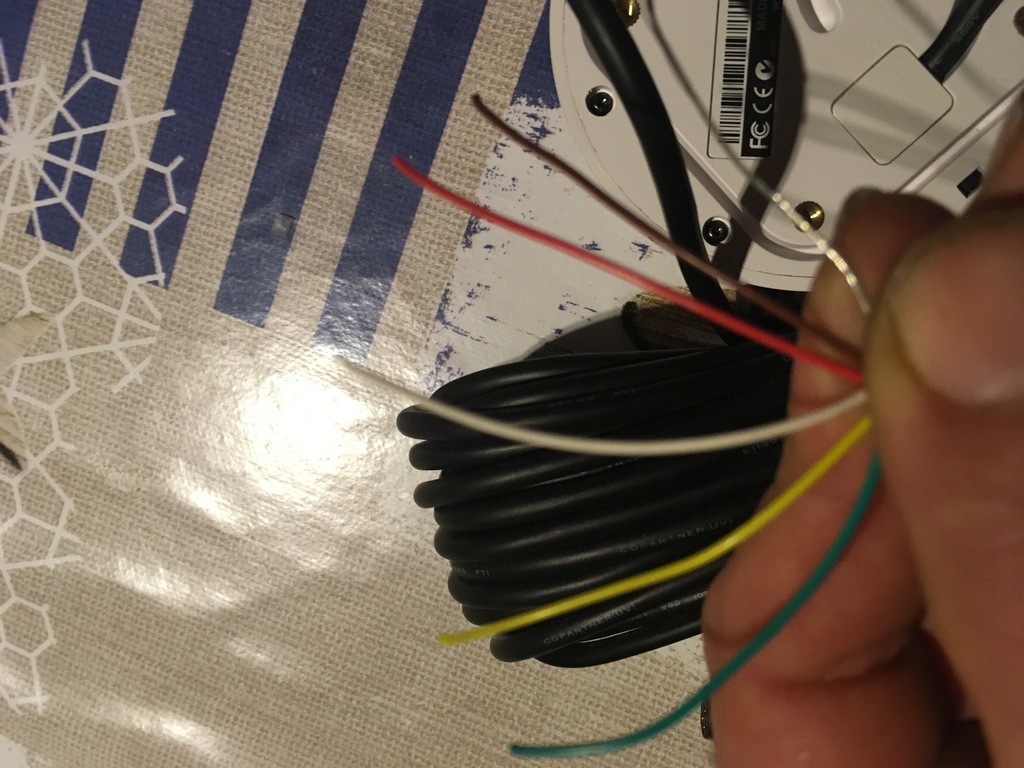

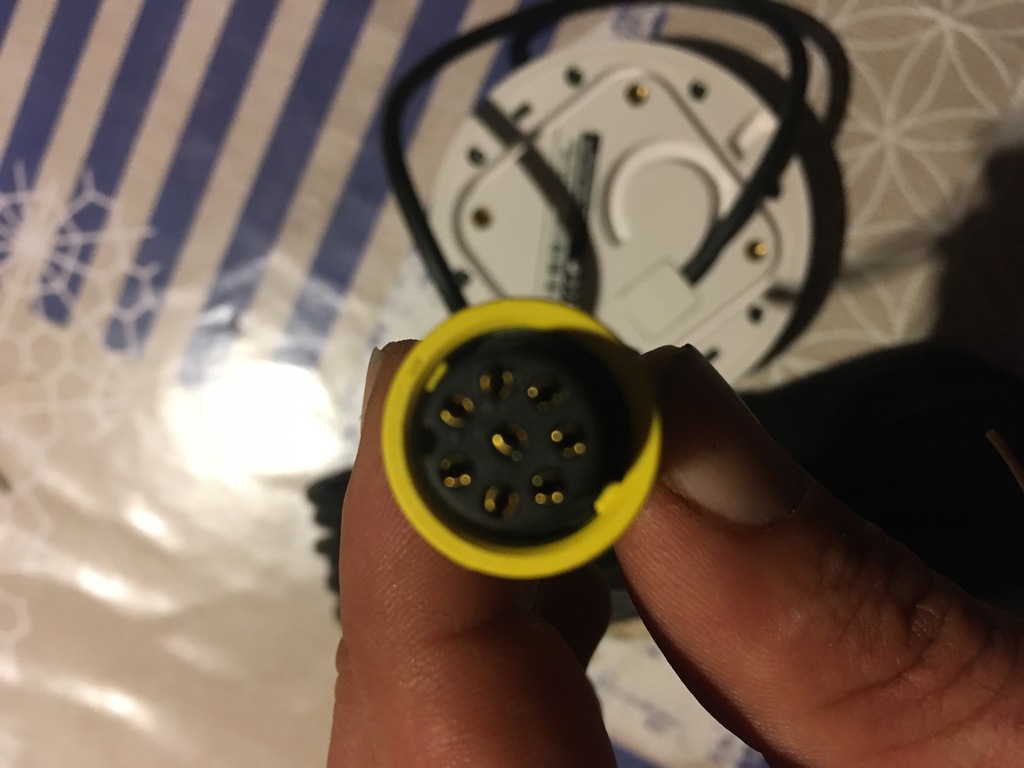

La prise a 8 broches mais il n'y a que 6 fils :
vert , jaune , rouge, blanc, marron, et un où il n'y a pas de gaine
si quelqu'un pouvait me dire à quoi correspond les couleurs de fils, ça serait merveilleux !

Me dite pas direct c'est foutu ! Histoire de me laisser espérer un peu 😂😂😂

L'équipage
06 fév. 2021
06 fév. 2021
0

c'est pas une surprise pas beaucoup de réponse c'est surement une cause perdu

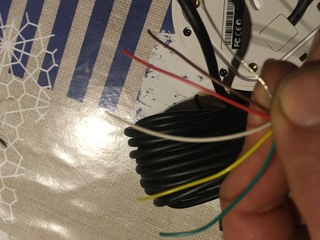

je vais quand même tenter ce branchement (photo) en espérant que le - soit jaune


cochise42:oui, c'est clair, en fait il y a plusieurs 0 volts, le jaune le fil écran et le noir, ·le 06 fév. 2021 21:30
mastic:merci 👍 je tente demain ·le 06 fév. 2021 21:49

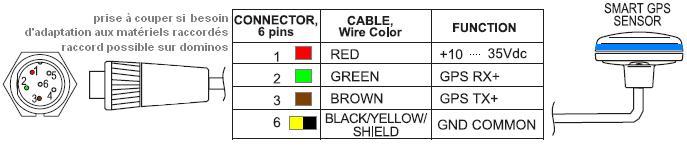

simbad:en général, le +12 est rouge et le - est noir, je pense qu'il faut réunir le noir au -, le jaune étant le retour du signal nmea, si tu sonnes à l'ohmmètre le jne et le noir, tu verras bien s'ils sont réunis, mais il se peut que le brun soit TX+ et le jne TX- pour une liaison différentielle , bonne chance.JL.C·le 07 fév. 2021 13:32
07 fév. 2021
0

merci simbad le truc il n'y a pas de noir , j'ai trouver un code couleur navman
rouge 12v +
vert 12v -
blanc tx +
marron tx -
blindage
jaune inutilisé

mais j'ai pas réussi 😕 c'est pas grave un peu déçu ! mais ma vhf (RO 4800) n'arrive pas a avoir de signal avec cette antenne
bonne fin de dimanche


08 fév. 202108 fév. 2021
0

Bonjour bon je crois que c’est ma vhf qui est morte , j’ai branché mon hélix 5 dessus et pas de position gps ☹️ Pourtant j’ai bien activé côté Gps ... plus qu’à faire les soldes


Fabien83:Pour simplifier si tu fais les soldes, tu dois pouvoir trouver une vhf avec GPS intégré. Aussi, pour 20 euros sur aliexpress tu peux trouver une antenne gps active avec 4 fils (+ et- 12V, + et- NMEA) et une notice dans laquelle le branchement est détaillé (je suis surpris que la notice Navman soit si pauvre). ·le 08 fév. 2021 13:05
08 fév. 202108 fév. 2021
0

bjr, les vhf, c'est un peu galère quelquefois

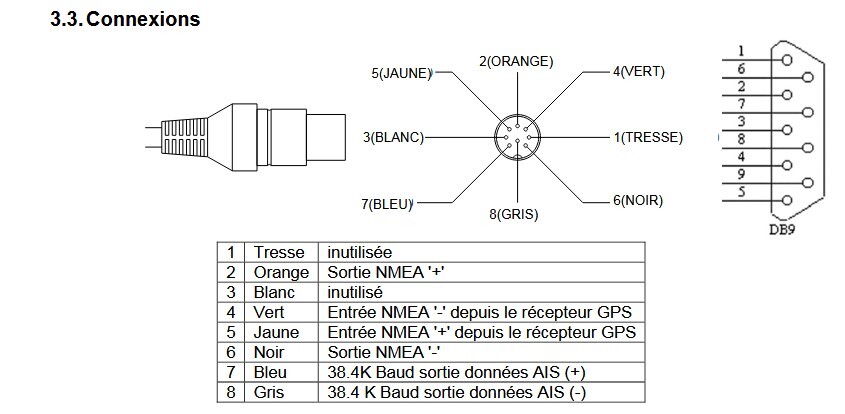

il faut que tu branches le TX+ au fil jaune de la vhf, et le TX- au fil vert, si ça ne marche pas essaie en mettant le vert à la masse, si tj pas ok essaie la procédure de mise en route vhf puis antenne
sur ma navicom 650, j'ai réussi à faire la connexion gps (fil vert à la masse), mais pas avec la doc qui ne précise rien si ce n'est le brochage, le circuit n'est pas très "catholique" mais ça a marché
la 650 est morte, elle a dû prendre la foudre ou qque chose du genre, j'ai une RO4700 pour la remplacer mais avec le même circuit de la 650, le même GPS, ça ne marche pas. il faut que je câble TX+/- sur jaune/vert (sans masse) et si je mets les 2 en route en même tempsc'est ko, je dois mettre en route la vhf puis l'antenne gps pour que ça soit ok...
c'est un mystère, trouvé par hasard après qques heures à vouloir comprendre
la RO4700, la navicom 650 et une ICOM qu'on m'a donnée en panne, ce sont les mêmes électroniques, avec des défauts différents...
JL.C


08 fév. 2021
0

merci de vos retours !
simbad @ je vais faire une tentative demain avec ta procédure 😉 pour le reste la vhf fonctionne bien en émission et réception ... dommage j'avais trouver un combiné déporté

je me suis mis mes gaines de chauffage au moins la je métrise 😂 vendredi ressenti - 10 en bretagne !


simbad:'habite en Bretagne depuis 1 an (pas bp profité avec ce satané virus...), un copain me disait y gèle jamais, neige connais pas...je l'attends au virage. bon courage si tu vis à bord. JL.C·le 08 fév. 2021 21:30
