Branchement alternateur d'arbre

Salut,

Je remonte mon alternateur d'arbre (valéo) après plusieurs années sans m'en servir. L'ancien branchement passait par un répartiteur. Je vais le brancher directement sur mes batteries de servitude.
J'ai 3 bornes à vis et une autre pour l'exitation. Sur les deux bornes fléché en rouge il y a de gravé B+ et sur la borne fléché violette aucune indication.
Je ne comprend pas pourquoi j'ai 2 bornes + !!!
C'est quoi les rectangles plastique noir et rouge ?
Merci de votre aide pour guider mon nouveau branchement.

L'équipage
20 jan. 2020
20 jan. 2020
0

les petites boites rouges ce sont des condensateurs de filtrage
donc on branche l'exitation sur le B+ en passant par une lampe d'amorçage de 5w qui s'éteindra quand l'alternateur commencera à charger
du b+ on va à un CB qui va alimenter les batteries de service ,c'est pas mal de mettre la clef de démarrage avec celle du cb ,pour désamorcer l'alternateur de ligne d'arbre avant de mettre le moteur en route .
epicetou
alain

20 jan. 2020
0

J'ai un système mécanique de vis papillon pour désacoupler mon alternateur d'arbre car il s'auto exite. Y a t'il un intérêt de passer par un coupe batteries si il est accouplé uniquement sur mes grandes nav de nuit (3 fois dans l'année) ?
Comment différencier mes deux B+ ? Sont il identique ?
Merci.

20 jan. 202016 juin 2020
0

Salut,
Tu devrais aller voir ce fil qui traite déjà de ce type d'alternateur...
www.hisse-et-oh.com[...]d-arbre

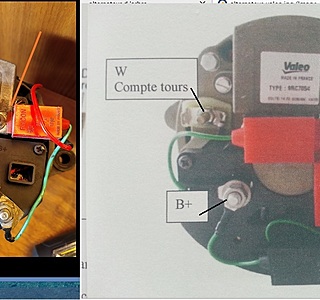

J'ai réuni ci joint cote a cote, le schéma de Ploubaz 21 et ton schéma ...
Tu devrais mettre tes 3 condos d'anti parasitages positionnés comme lui, ca dégagerait les bornes (W) et (+D) !
Comme c'est un alternateur un peu spécial,(vitesse d'amorcage 380 T/mn) il est fort possible que Valeo ait sorti par construction une 2eme borne baptisée (+B) pour la jonction des 2 condos rouges.
Le (-B) est une masse isolée. La borne (W) ne devrait pas être utile. Albor a une explication technique pour les 3 condos : (2 rouges pour lissage des alternances positives, et 1 noir pour les alternances négatives); il faut donc garder ces 3 condos branchés.
Tu trouveras dans l'autre fil, les données techniques de cet alternateur.et pas mal d'explications de Simbad.
Mamita

21 jan. 2020
0

Merci, c'est parfait 👍

21 jan. 2020
0

pour le lissage du courant ondulé les batteries font ça très bien ,normalement sur ces alternateurs il n'y a pas de triolet pour éviter qu'ils ne s'autoamorcent .
les condos sont plutôt là pour les parasites ,sur le mien que j'avais fait avec un alternateur de 4l de 25A j'ai été obligé d'en mettre ,j'entendais l'alternateur prendre ses tours dans la radio blu ,comme à l'époque on veillait st lys ,c'était génant .
