boucher les trous d'anciens équipements Radar/GPS au dessus table à carte

Bonsoir,
je suis là dans mon carré assis à la table à carte, en me disant...tous ces vieux équipements électroniques dont je ne me sers plus, si je les enlève comment boucher les trous dans le panneau en orme?

J'ai un vieux Pathfinder Raytheon SL70 Series Radar lecteur de cartes C-Map le tout en noir et blanc, pas allumé depuis 3 ans. Il est gros: 222,5 mmm largeur 204 mm hauteur
Le GPS MLR FX-312, que je voudrais remplacer par un FURUNO GP39 plus petit. Ensuite ma petit VHF ICOM des années 1990, à remplacer peut être par une autre avec ASN.
Le répétiteur des instruments de mesure qui va rester en place.
Du gruyère le beau panneau.

Alors comment boucher ce trou de 22,5 cm sur 20,4 cm de l'écran radar dans un beau panneau en bois massif?

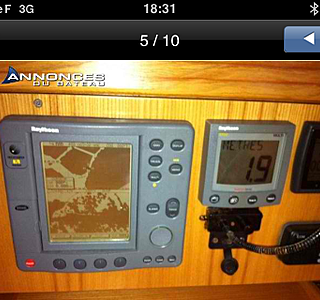

En photo, le beau panneau avec l'écran radar énorme. Ensuite la table à carte presque vide en sortie du chantier.

Je vais regarder le prix pour faire un panneau complet ...sans trou.

L'équipage
#bois#boucher#Cartographie#electroniques#equipements#VHF
courtox56courtox56
03 juin 2020
rocroc
03 juin 2020

Ton panneau est plaqué, le refaire en orme massif serait sans doute un peu déraisonnable...
Mais tu peux l'enlever et remettre un placage orme dessus, ça masquera les trous. On trouve du placage orme sur le net en deux clics.
Si ton placage de remplacement est mince et/ou fragile (tu jugeras sur pièce), il te suffit de combler les trous dans ton panneau avec du contreplaqué de même épaisseur que le panneau (si tu ne trouves pas, tu amènes ton panneau propre à raboter à un menuisier).

outremeroutremer
03 juin 2020

Soit on rapporte un panneau en superposition soit on démonte l'ancien qui va servir de modèle pour découper son remplaçant, soit on trouve des nouveaux modèles qui prennent les mèmes places.
Penser aussi à tout le travail de recâblage à envisager surtout si vous devez router de nouveaux câbles. Sur un bateau ce n'est souvent pas une partie de plaisir.

Oliver29Oliver29
04 juin 2020

C'est visiblement un panneau qui semble assez simple. Démontable en enlevant les 2 vis du haut ?

Dans ce cas, le démonter et aller voir ce que quelques menuisiers locaux te proposent. Ca n'engage à rien et certains ont de très bonnes idées.

ChalkisChalkis
04 juin 2020

Bonjour,
En solution très économique j’ai utilisé une planche de contreplaqué recouverte d’un « skai » gris fin, collé à la néoprène.
C’était la façon dont Beneteau faisait les tables à cartes dans les années 90.
C’est très propre et plaisant à l’œil.
On peut soit remplacer tout le panneau soit recouvrir les trous.

courtox56courtox56
04 juin 2020

Merci pour vos réponses,
effectivement le panneau est en contreplaqué plaqué orme.
Les 2 vis permettent de faire pivoter le panneau vers le bas.
Le câblage intérieur a été refait après le démâtage/matage du canal du midi, donc normalement facile à débrancher sans couper.
Les instruments montés par le chantier, sont plutôt bricolés, les trous ont été fait main ...donc pas facile à boucher les zig zag.
Au Crouesty il y a un très bon ébéniste de marine, je vais y passer, lui demander un conseil et une idée du prix. Armand COHELEACH (ATOUT BOIS PLAISANCE ARZON). C'est sage car je ne suis pas trop minutieux dans le travail du bois.

MicmarinMicmarin
04 juin 2020

Il faut déposer le panneau et soit:

  • faire des découpes propres, et insérer des rectangles de multiplex et plaquer le tout avec une feuille d'orme.

  • soit à partir un panneau plaqué orme refaire ton panneau avec l'ancien comme gabarit.

S'il y a des différences de teinte, une teinture peut rattraper la différence.

Ce n'est pas un travail qui devrait être très cher.

Steph83Steph83
04 juin 2020

acheter un nouveau radar? :p

courtox56courtox56
04 juin 202004 juin 2020

Merci,
bonne idée d'acheter un nouveau radar, mais lequel? pour avoir un écran plus grand que 222,5 mmm largeur 204 mm hauteur pour l'afficheur . La mode est à une taille en pouces, exemple le multi fonction
Axiome 7 de raymarine: Dimensions 210 x 142 x 77 mm (7,92" x 5,24" x 3,00")
Axiome 9 Dimensions 244 x 158 x 77 mm (9,65" x 6,22" x 3,00")
Axiome 12 Dimensions 314 x 217 x 77 mm (12,36" x 8,54" x 3,00")

Donc le 12 pourrait aller, sauf le prix 2 645,00 €

Micmarin:Si tu t'équipes d'un nouveau radar plus petit, tu peux toujours faire une sorte d'encadrement.Tu insères le nouvel écran dans un carré ou rectangle d'un matériau de ton choix (bois, polycarbonate, métal...) de la couleur de ton choix, et c'est cet ensemble qui sera vissé sur ton panneau table à carte. Couvrant l'ancien trou.·le 04 juin 2020 14:44
Ajouter un commentairePublier
fritz the catfritz the cat
04 juin 2020

un petit matis ou un gauguin c'est pas mal pour boucher un trou
ou alors le radeau de la méduse de jericho ,mais un peu grand .
alain

fritz the cat:je n'ai pas osé le sacre de napoléon ...alain·le 04 juin 2020 15:17
Oliver29:Si c'est pour cacher un trou, il y a 'l'origine du monde' aussi·le 04 juin 2020 15:18
courtox56:Oui, la meilleure taille c'est un Vermeer, le géographe par exemple.·le 04 juin 2020 15:22
Ajouter un commentairePublier
Mouetterieuse123Mouetterieuse123
04 juin 2020

Il y a la profondeur pour une petite bibliothèque ?

Oliver29Oliver29
04 juin 2020

Ou un aquarium (qui serait en réalité une réserve de punch...)

courtox56courtox56
04 juin 202004 juin 2020

Les idées ne manque pas ...
Rangement des livres techniques, pourquoi pas

Pour du classique un ancien C120 de Raymarine. 385 mm sur 276 mm

reste à trouver la bonne occasion.

Pour l'instant la meilleure idée est de remplacer le panneau par un beau tout neuf, moins cher que toute l'électronique .

courtox56courtox56
04 juin 2020

Il y a aussi la solution de l'écran avec entrée HDMI pour afficher la tablette Android. Un écran 15 pouces en 12 volts ce n'est pas trop cher comparé aux écrans multi-fonctions. Cela cachera le grand trou sans problème.

Exemple: www.beetronics.fr[...]strable

monoamonoa
04 juin 2020

J'avais le même problème que toi. Une ancienne vhf laissait un trou bien plus grand que celui nécessaire pour intégrer mon Mer-Veille.
J'ai utilisé du Dibond que j'ai découpé pour faire un cadre dans lequel s'insère le Mer-Veille.
Le Dibond est composé d'un matériau composite plaqué sur un support aluminium.
Ce produit est facile à travailler, existe dans plusieurs coloris et coûte quelques dizaines d'euros.

courtox56courtox56
04 juin 2020

Merci pour l'idée du Dibon. J'en ai de côté, je fais mes expo photos la dessus en plein air.
