BMS aliexpress pour Lifepo4

Bonjour,
Je suis sur le point d'acheter ce BMS sur aliexpress :

fr.aliexpress.com[...]86.html

il existe en deux versions, port séparé et port commun.

"Version commune: port commun pour la charge/décharge
Version séparée: port séparé pour la charge/décharge"

Je ne sais lequel correspond a mes besoins, j'aurais a bord 4 lifepo4 de 3.2v de 120 ah, chargées uniquement par un panneau solaire de 200 w et le petit alternateur de mon hors bord 15cv qui fait 6 ou 8 amps.
Merci pour votre aide !

L'équipage
24 jan. 2021
24 jan. 2021
0

Bjr,
Attention c'est un BMS pour 8S 24volt. Si je comprends bien tu as une installation 4S 12v. Le système séparé limite la charge à la 1/2 de la décharge ce qui n'est pas un problème pour toi car tu n'atteindra pas les 60 A de charge...


24 jan. 2021
0

Bonjour,
comme Elea (joli pseudo au passage! Mon bateau s'appelle Païkan!), il te faut un BMS pour 4S 12V. Un 8S ira très bien cependant, simplement 4 entrées ne seront pas utilisées.

Port commun, tu n'as plus de jus nulle par si surcharge.
Port séparé, si surcharge le BMS coupe le port de charge mais le port de décharge continue de débiter donc tu as encore du jus à bord. Attention, à vérifier, je ne sais pas si port séparé est possible avec un régulateur solaire. Le régulateur est consommateur quand pas de soleil et producteur quand il y en a. Je ne sais pas si le port de charge est bi-directionnel.


24 jan. 2021
0

merci pour vos réponses elea et paikan ;)


cochise42:oui Barjavel: la nuit des temps.·le 24 jan. 2021 17:49
jdmuys:Magnifique roman·le 24 jan. 2021 19:17
24 jan. 2021
0

mais comment va réagir ton alternateur qd la batterie sera chargée?, est ce la même problématique qu'un alternateur de moteur inbord ou il faut insérer une batterie pb pour éviter de cramer le pont de diodes?


pinus:cela fait parti de mes interrogations aussi !·le 24 jan. 2021 21:16
24 jan. 202124 jan. 2021
2

Bonjour,

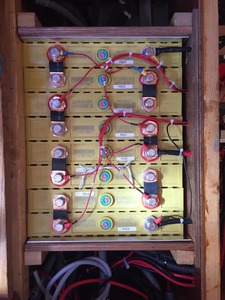

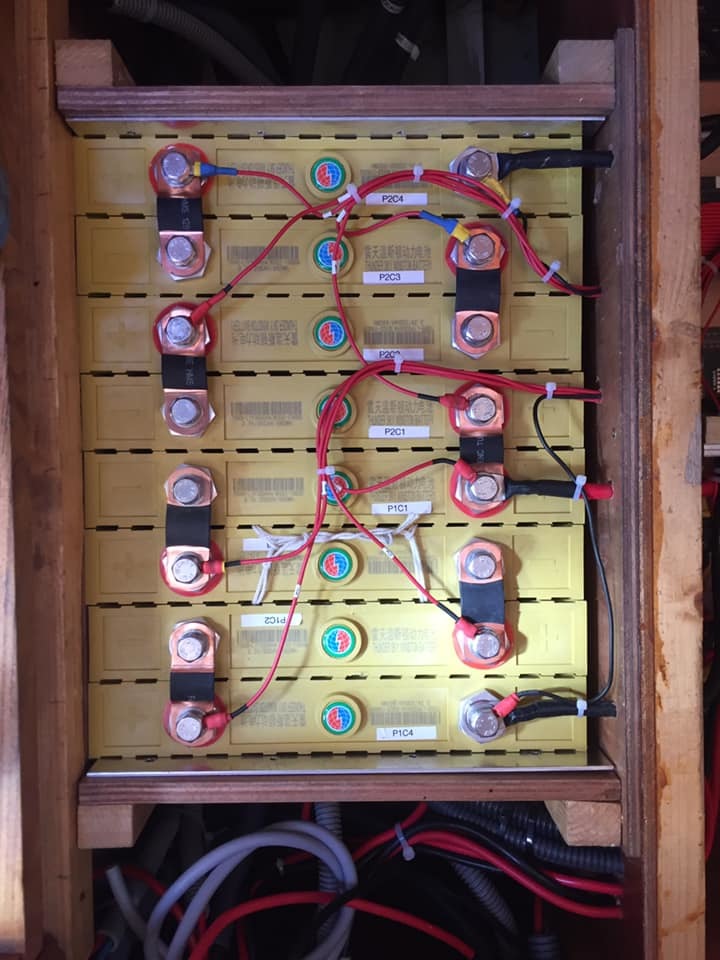

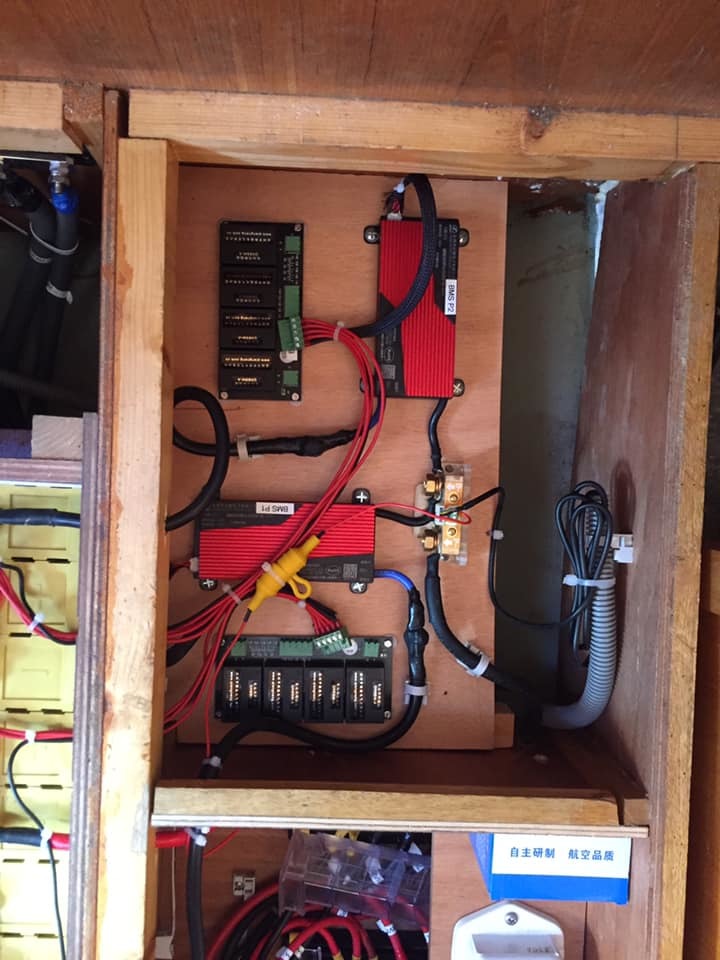

Je suis équipé de 8 cellules 200A couplé en 4S2P. J'ai donc installé 2 BMS 4S 100A. Il n'y a pas besoin de prendre des BMS 200A si tu as des batteries de 200A, il faut qu'ils puissent supporter le courant max de conso et/ou de rentrée.

Dans mon cas, je tire max 50A quand le dessal tourne et je rentre max 60A quand le moteur tourne+PS à donf , j'ai donc pris la version 100A. Dans mon cas j'ai pris des versions Port commun car j'ai fait 2 pack de 200A en //.

Ces BMS sont fabriqués par la société DELIGREEN. Je te conseille de les acheter directement chez eux via Aliexpress. Ils ont un très bons support client.

Ils viennent de sortir une version Blutooth très pratique.
fr.aliexpress.com[...]43.html

Mon install tourne sans souci depuis 2 ans.
Bye Xavier


pinus:merci !·le 24 jan. 2021 21:17
MMW33:J'ai commandé des systèmes BMS suite à ton mail, je suis en 4S/4P avec 2 BMS de chez EV-Power.Au mais pas super content (quand le système débranche, on a aucune info et du coup on ne peut prendre aucune action..) on va voir ce que ce système là donne..·le 25 jan. 2021 23:27
MMW33:Il y a un truc que je suis pas sûr de comprendre. Je vois que tu as deux BMS et deux load balancers, par contre je ne vois que 1 seul cable qui arrive au + de chaque cellule, qui semble provenir du fameux Load Balancer et que tu as déconnecté sans doute pour éviter la consommation. D'où ma question, le BMS ne fait donc pas load balancing mais mesure "uniquement" la tension aux bornes ? Comment sont reliés les deux équipements (BMS et Load balancer) ?·le 26 jan. 2021 16:42
MMW33:et j'oubliais, d'avance merci pour ta réponse ;+)·le 26 jan. 2021 16:42
bzh74:SAlut, les BMS font office de balancer passif. J'avais acheté 2 balancers actifs mais au final, ils ne me servent pas et ils sont bruyants (sifflement haute fréquence) donc déconnectés en permanence. Je n'ai constaté aucun déséquilibrage à ce jour. 1 BMS va sur le premiers blocs de cellules 4S et le 2eme sur le 2eme bloc 4S. les 2 blocs sont mis en //. Si une cellule est défaillante sur un bloc 4S, il me reste l'autre (200A) pour fonctionne... bref j'ai "2 batteries" en //.·le 26 jan. 2021 20:29
MMW33:OK, c'est clair... super merci !·le 26 jan. 2021 23:35
MMW33:J'ai modifié ma commande, au lieu du "BMS" standard, je suis passé sur la version Bluetooth, histoire d'avoir une info sur l'état de mes batteries en temps réel.. Par contre, et de prime abord, je pense que mes "load balancers" de chez EV-Power www.ev-power.com.au[...]um-bms/ sont plus efficaces (capacité d'absorber 2A en cas de charge, je pense que c'est beaucoup plus faible sur les Smart BMS).. on va voir mais cela va dans le bon sens. Ce ne sera jamais que mon quatrième BMS: après un "mini BMS" de CleanPowerAuto(trop fragile), un Smart BMS de EV power EU (trop exposé à l'humidité), un Pack de EV power.au (trop "invisible" pour un usage en mer)... Les solutions réellement antiques (et abordables) sont encore à découvrir...·le 29 jan. 2021 21:13
MMW33:nautiques, pas antiques...·le 29 jan. 2021 21:14
bleterrier:Bonjour BZH, sur ta seconde photo, quel sont tes boitiers noirs ? des relais ?·le 14 fév. 16:36
25 jan. 2021
0

Bonjour,
J'ai un BMS neuf à vendre avec bluetooth plus une connection sur le PC il est en double,
il est parfait pour votre installation 4S 12 V 120 A il peut accepter jusqu'à 150 A.
Si cela vous interresse !


pinus:merci mais j'ai déja commandé.·le 26 jan. 2021 12:19
31 jan. 2021
0

Hello,
J'avais sauvegardé un lien sur une installation de batteries LiFePO4 dont je m'étais inspiré.
Visiblement, ce monsieur a bossé sur un BMS dédié bateau que je trouve très intéressante... à suivre

taosailing.com[...]st-prt/

Bonne lecture à tous.

Xavier


31 jan. 202131 jan. 2021
0

Bonjour,

J'ai toujours lu et entendu qu'il est préférable de faire du biberonnage (décharge et recharge partielle) des batteries lithium.
Je n'ai pas trouvé de sources sur leur site indiquant d'où vient cette info qu'il est préférable de décharger les batteries plutôt que de les recharger dès que possible.
Si quelqu'un a des infos là-dessus je suis bien curieux d'en savoir plus.

Extrait du site :
"La meilleure façon d'utiliser une batterie au lithium et de la maintenir en bonne santé:

charge-le
arrêtez de charger quand il est plein
ne recommencez pas la charge tant que la batterie n'est pas presque vide."


31 jan. 202131 jan. 2021
0

@Fabien83 : lorsque en 2013 j'ai commencé à réfléchir à ma future installation LiFePO4, et pour cela à lire tout ce que je pouvais trouver sur le sujet, je suis tombé sur quelques affirmations sur les effets néfastes du biberonnage.
La seule étude que j'ai trouvée sur le sujet est une thèse d'ingénieur suédoise comparant le vieillissement des batteries en fonction de leur cycle d'utilisation (usage sur véhicule électrique). Je la mets en PJ pour ceux qui auront le courage de la lire car elle est copieuse. Mais vous pouvez vous contenter du chapitre 4 pour la définition des cycles et du chapitre 6 pour les conclusions.
En gros : cycle A = biberonnage par récupération de l'énergie de freinage, et cycle C = charge à 100% puis décharge jusqu'à 10% de SOC, et cycle D charge et décharge successives entre 29 et 46% de SOC.
Voir les résultats page 74 : le cycle C est de loin le plus mauvais, le cycle A fait durer la batterie environ 5 fois plus en nombre de cycles, le cycle D est le meilleur mais on n'utilise que 17% du SOC.
Donc Fabien tu peux biberonner sans crainte, ce ne sont que des affirmations sans fondement 😊
Mais comme tu as un gros parc et s'il s'avère que ce parc est surdimensionné tu pourras biberonner aux alentours de 50% de SOC et ce sera le top !



matelot@19001:PS : du coup j'ai relu ce papier un peu plus attentivement. Il y a aussi le cycle E, qui est comme le cycle C un cyclage profond mais avec récupération de l'énergie de freinage et donc un biberonnage régulier (voir page 58). Alors que les courbes C et E sont quasi-identiques, ces micro-recharges régulières suffisent à doubler le nombre de cycles de la batterie (pour une perte de capacité de 20%). Donc vive le biberonnage !·le 01 fév. 2021 00:11
Fabien83:Merci pour ces infos Michel, ça confirme ce que j'avais déjà retenu par ailleurs. Tant qu'on ne maintien pas la batterie à 100%, le biberonage est bénéfique plutôt que de faire des cycles de grande amplitude. Le BMS indiqué est intéressant par ailleurs je trouve, notamment avec les six sorties pilotées en fonction de l'état de charge ou température. ·le 01 fév. 2021 00:21
08 mar. 2021
0

Bon, j'ai reçu mes BMS (Bluetooth) aujourd'hui. Le produit est propre, pas grand chose à redire. Par contre, c'est évidemment sans mode d'emploi et celui qui est sur Ali, n'est pas le même que le mien . Il y a apparemment un séquençage des connecteurs mais je ne doit pas l'avoir bien fait car j'ai une différence de 10 V entre la tension sur la B- et sur la P-. Mes LIfePO4 sont entre 3,26 et 3,34 donc rien d'anormal, il me semble mais la le BMS bloque.

Evidemment, impossible de trouver le programme pour faire tourner le soft Bluetooth.. Petit message au SAV mais bon, c'est pas un début en fanfare !

:-(


09 mar. 2021
0

Salut, j'ai le même BMS et la mise en service n'a pas été évidente. En principe il ne faut pas de différence de potentiel entre B- et P-. J'ai bidouillé un moment, après pas mal de palabres stériles avec le service après vente j'avais désespéré de le faire fonctionner. L'application se trouve sur playstore sous le nom de "smartbms". Le bms ne se contacte à l'application que lorsqu'il y a consommation ou charge. J'ai fini par débloquer le mien en enlevant et rebranchant la sonde de température ...va comprendre ...


09 mar. 2021
0

Tu as mis la sonde de température sur la fiche à coté de l'UART ?


rapi:Il me semble, il faudrait que je vérifie. En fait rien ne marchait, 2v à la sortie du bms au lieu des 13.6 attendus, 10v entre B-et P- au lieu de 0. Une fois tout branché, j'avais un peu renoncé à faire marcher le truc et par hasard en débranchant et rebranchant la sonde de température ça a démarré. ·le 09 mar. 2021 16:08
10 mar. 2021
0

OK,

Je ne sais pas si beaucoup sont intéressés par ce "topic" mais j'ai enfin réussi à faire fonctionner les BMS... Je fais dans le simple avec 4 parcs de 4 cellules et 4 BMS... C'est le résultat d'un achat de Cellules d'y a deux ans, Ce serait à refaire, je ferais plus simple.

Le BMS de Deligreencs est plutôt bien fait. J'airais préféré qu'il soit livré avec des bornes pour les cables, plutôt que q'une petite queue de rat en AWG 7 qui ne permet pas de faire grand chose avec son connecteur au diamètre 6, il va falloir bidouiller un connecteur plus gros pour rentre sur le shunt du contrôleur de batterie.

Les connecteurs sont très "chinois" et s'ils présente le BMS comme "waterproof", la connectique ne l'est certainement pas.

Le branchement est relativement simple, mais il faut suivre à la lettre et ne pas oublier de brancher le capteur de température. Le BMS a sa petite antenne bluetooth qui ne s'active qu'en cas de charge. Ce n'est pas un soucis car il suffit d'allumer le moteur par exemple et tout démarre..

Au niveau du paramétrage, c'est TRES riche, voire trop... on peut a peu près tout programmer mais on n'en a pas forcément envie. Pour ceux que cela intéresse voici le lien vers la page "soft" du vendeur

www.deligreenpower.com[...]en.html

Pour le pas poster inutilement, si cela intéresse quelqu'un de suivre la suite, c'est juste un MP..


10 mar. 2021
0

Ce sujet m'intéresse, et je pense qu'il serait dommage de limiter son suivi aux messages privés


11 mar. 2021
0

OK then....

Suivi de ma petite expérience. Mes 4 batteries sont maintenant équipées. IL y a cependant un truc intéressant et qui est peut être lié à la capacité relativement limitée de "balancing" des BMS.. N'ayant pas de chargeur LiFePo4 à la maison, j'ai utilisé un "vieux" chargeur "Merlin" en mode "Gel" pour à tout le moins activer mes BMS. Celui ci a débité un assez copieur 20 ampères dans les batteries et certains modules sont assez rapidement montés pas loin du maximum que j'avais mis, qui est 3,80v (j'ai mis la coupure basse à 2,80v selon les infos que j'ai lues sur les modules Winston. Mais le "pattern" est le même pour les deux batteries: la cellule 1 est à 3,36v, la 2 à 3,56v et les 3 et 4 à 3,73v. Quand on débranche le chargeur, il semble y avoir une remise à niveau (constatée sur les deux autres batteries qui sont parfaitement équilibrées. Ce qui peut justifier le module "Load Balancing dynamique" qui coûte quand même assez cher.. Je vais faire un essai sur une de ces batteries avec mes "load balancers" de chez Ev-Power Australie.. Décidément, ce n'est pas si simple que cela ces batteries lithium..


Fabien83:Bonjour, un bon investissement à mon avis pour faire les tests serait une alimentation stabilisée. Plutôt que le chargeur gel qui visiblement n'est pas idéal, ça te permettrait de charger en voltage constant la batterie complète et aussi cellule par cellule si besoin.·le 11 mar. 2021 13:36
23 jan. 2022
0

Bonsoir,
je cherche un bms pour un montage de 8 batteries en série parallèle de 100Ah, pour une redondance je souhaiterai mettre un bms 100A sur chaque groupement.j 'ai relevé ce modèle:
ttps://fr.aliexpress.com/item/4001198154421.html?gatewayAdapt=glo2fra&spm=a2g0o.cart.0.0.76643c00a55Per&mp=1
Sinon j'ai vu des systèmes avec un relai tension basse et tension haute (relais victron LI) en remplacement des BMS, il n'y aura pas d'équilibrage actif des cellules.
Quel serai votre avis?
Merci, David


Sherwoodbin:Pour suivre, car j'aimerai aussi poser un bloc 8 cellules...·le 23 jan. 20:31
23 jan. 2022
0

Bonjour David,
Si 'ai bien compris tu veux faire 2 pack de 4S piloté chacun par 1 BMS.
est tu sur que c'est le bon choix strategique car les 2 pack vont se charger/decharger si ils n'ont pas le meme equilibrage de tension.
Je crois que le standart est 4S2P.

Par contre si c'est pour une redondance off-line c'est Ok, et là j'interconnecte avec des prises anderson.

Le reference du BMS est pas mal : le discharge current rate == charge current rate


bleterrier:as tu reussi a recevoir des LIPOFE4 depuis aliexpress ? Ma première commande etait frauduleuse (remboursée) et ma deuxieme commande est toujours en transit depuis 40j (Battery supplier channels Store)·le 23 jan. 20:00
dav1104:Oui c'est un de mes doute sur un tel montage. Pour la précédente commande avec shop125354 boutique fantôme, j'ai fait un recours auprès d'ali qui a abouti, là j 'attends des batteries sinopoly début mars... la boutique semblait être plus sérieuse; (Okered official store). Crossing fingers! ·le 23 jan. 22:01
14 fév. 2022
0

Des news de ma commande Aliexpress : mes accus sont arrivés.
Le vendeur est 'Battery supplier channels Store', il est donc fiable.
Coté matériel, j'ai pas encore controlé avec un test de capacité. Sur les 4 blocs 1 est entièrement plane, 3 autres ont un léger gonflement (2mm). ils ont l'air neufs.


28 mar. 2022
0

Bonjour,
j'ai reçu aussi mes lipofe sinopoly 100Ah de okered store, et un bms daly de 150A.
Est il préférable d'équilibrer les modules(2P,4S) avant d'installer le bms? car je suis loin du bateau et je n'ai qu'un chargeur de batterie voiture ou une alim réglable 0/30V, 5A.
Merci, David.


28 mar. 2022
0

c'est pas indispensable mais pour faire un vrai test de capacité çà l'est (3.65 --> 2.60v)
Mets tout en // et charge à 3.65v jusqu'a plus de courant. Ensuite decharger...


29 mar. 2022
2

@bleterrier, votre methode de charge n'est pas bonne.
Oui pour l'usage d'une alimentation ou chargeur a 3.65V, non pour la position des cables de charge, il faut en mettre un au debut des cellules et un a l'opposé pour ne pas creer de desequilibre dans les cellules les plus lointain du chargeur a cause de la resistance des fils ou connections.


30 mar. 2022
0

exact pour les fils, j'ai fait ca a l'arrache faute de cables.un fil rigide cuivre 2.5mm doit avoir une resistance interne assez faible.


crescent76:Bonjour, plus la section d'un câble est faible, plus grande est sa résistance, pas plus de 16A dans du 2,5 ...·le 30 mar. 11:18
30 mar. 2022
-1

Bonjour,
Le cuivre pur a une resistance de 7.02 Ohm/km, soit 0.007 Ohm/metre.
Ajouter la resistance des contacts, souvent superieure a 30 milliohm / contact dans votre cas (fil sur boulon, peu de surface de contact), plus la resistance de contact des pinces et on atteint facilement la resistance interne de la cellule LFP.

Consequence, un desequilibre des cells des le depart, avant installation.
Si en plus ces cells sont de qualite "Aliexpress", on a un parc cellules desequilibre.

Si on ajoute un BMS pour essayer de faire l'equilibre (alors que ce n'est pas sa fonction), BMS de marque (repute car pas cher), on est vite decu par les LFP qui se desequilibre toute seul.

Essayez de refaire la charge complete en inversant correctement les alimentations et en utilisant des connecteurs en cuivre (par du fil ou des barres en "cuivre" couvert de nickel ou de ???), du cuivre de plomberie, des tuyaux ecrases pour faire des barres, une forme de pont au milieu (pour l'assemblage final) et bien nettoyer avec un papier abrasif tres fin pour avoir un bon contact. Attention au couple de serrage en fonction du diametre des vis et de la solidite des bornes des cells.
Les amperes, ce nest pas tres important, ce qui compte, c'est la tension finale et la chute d'intensite a la fin de la charge totale qui peut etre tres longue en fonction du chargeur.
La premiere charge est la plus importante, surtout en equilibrage par le haut (top balancing)
