bloquage des panneaux de plancher sur bateau alu

appel aux experts :

SVP,

quelles sont vos solutions pour bloquer les panneaux de planchers sur un bateau alu en construction "classique", c'est adire avec couples, varangues et lisses ?

l'objectif est d'immobiliser les planchers en cas de retournement mais de pouvoir les enlever a tout moment aussi (sinon c'est trop facile hein).

merci d'avance pour toutes vos reponses, quelles qu'elles soient.

L'équipage
22 mar. 2007
22 mar. 2007
0

les équipets ?
Si tu visses, c'est que tu mets de l'inox, donc pas bon... Tu ne peux pas fixer tes planchers le long des équipets ?
Ou alors visser les planchers sur un support (petites cales en bois par exemple) et ce même support fixé sur les varangues, c'est comme ça que sont fixés mes équipets et calés mes planchers (bateau alu).

Cdt

Guillaume

22 mar. 2007
0

merci guillaume
je partage ton analyse.

22 mar. 2007
0

Velcro
Pour les planchers où il n'y a pas 100 kg de matériel stocké en dessous, le velcro autocollant est vite posé et suffisant.
Par contre, prévoir une bonne poignée rétractable pour soulever le plancher, car le velcro ça tient bien !
Pour les planchers où on stocke du matériel ou autre (la cave à vin :-) ), on peut les considérer comme des soutes et les fermer de façon + conséquente (charnière + loquet)

22 mar. 2007
0

merci Freja
d'accord pour la deuxieme partie, mais pour le velcro j'ai peur que ca ne soit pas possible sur des profiles alu peint.

cela va-t-il coller ?

22 mar. 2007
0

Il y a un fil
là dessus datant d'environ un an : je m'etais interessé à un systeme du genre "dzeus" quart de tour qui sert à fermer les capots d'avion...
Je vais tenter de le retrouver .
André

22 mar. 2007
0

mieux que le fil
dites merci aux membres du club des Ovni:
www.progress.fr[...]ux.html

22 mar. 2007
0

merci andre
je connaissais le systeme mais je serai curieux de connaitre la facon dont s'est applique ?

tu dis que les ovnis ont ca ?

comment fixent-ils la partie cachee sur la structure du bateau ?

je suppose que celle-ci n'est pas vissee directement dans l'alu des couples ou varangues ?

il doit falloir interposer des cales en bois.

j'avais lu sur le site du fabricant qu'il fallait un outil de pose pour les mettre en place aussi, mais ca ne s'applique peut-etre pas aux bateau alu.

encore merci d'avance.

22 mar. 2007
0

pas si evident a trouver en solution
je veux eviter de percer dans la structure alu.

comme ca joue toujours un peu, les percages sont risque d'amorcage de rupture dans les couples, les lisses ou les varangues, je veux eviter ca.

j'ai l'impression que la solution devra etre integralement installee sur le panneau, du genre avec des pattes qui se glissent sous les ailes des profiles d'un cote et une poigne a loquet tournante ou a translation de l'autre cote.

je veux eviter aussi les cales en coin sur les parois verticales des ameublements adjacent aux panneaux comme ca se fait parfois.

les panneaux ne sont pas tres epais en 12 ou 15 mm maxi.

22 mar. 2007
0

verrou cocotte en...laiton
ca m'avait tente jusqu'au ce que je realise qu'ils etaient en laiton.

l'alu ca bien des avantages, mais un inconvenient est bien la compatibilite avec d'autres materiaux.

22 mar. 2007
0

Je n'ai pas dit que les Ovni ont çà ;-)
quelques proprios d'Ovni cherchent aussi le moyen de fixer les planchers ; L'un d'eux a trouvé çà et a donné l'adresse sur le site :-) ; j'ai demandé ce matin une doc (notamment les cotes ) au fournisseur;
Je pense qu'il doit etre possible de visser la partie fixe dans les lisses( avec le mastic qui va bien ) ; la partie saillante + la partie amovible etant à encastrer dans le plancher , mais cela suppose que le dit plancher est assez epais.

22 mar. 2007
0

Verrou "cocotte"
Une solution à laquelle j'avais pensé sur Mer Oceane : utiliser des verrous cocotte mais çà oblige à avoir des trous dans le plancher pour y acceder...

22 mar. 2007
0

verrou cocotte en...laiton
ce ne doit pas être plus dangereux qu'un winch en bronze sur un mat alu ?

22 mar. 2007
0

idée
le mien n'est pas en alu, mais le système mis en place est intéressant.

Planchers boulonnés à la structure et non démontables rapidement.
6 trappes découpées dans les planchers aux endoits intéressants ( 30 cm par 30 environ )

Fixation aisée en ces trappes aux planchers boulonnés.
pas de charnière chez moi, mais enboittement sur cales collés et loquet inox encastré dans l'épaisseur du bois. Rien ne dépasse.

22 mar. 2007
0

si j'ai bien tout compris, Guillemot
tu as encastre tes loquets inox dans le plancher en quelque sorte, de facon a le manipuler par la face externe du panneau ?

et tu as pu obtenir suffisament d'epaisseur de bois a cet endroit en mettant une cale dessous ton plancher de facon a ouvrir une lumiere et a creuser le logement du loquet qui est affleurant a ton plancher (ouf!), tu confirmes ?

interessant cette idee, il me reste a trouver comment isoler le bout du loquet par rapport a l'alu.

22 mar. 2007
0

presque
il n'y a qu'un loquet par trappe.
Sur les trois autres cotés des trappes, il y a des cales. Le mieux c'est que je fasse un dessin.
Je repars au boulot, je te l'envois en rentrant ce soir.

Le loquet est monté comme tu l'écris, mais vient se bloquer lorsqu'il est fermé dans la partie fixe du plancher (pas dans l'alu).

Le dessin sera plus clair !

22 mar. 2007
0

visualise, ne t'embetes pas avec le croquis
merci Guillemot, je vois a present le systeme.

ce n'est pas exactement transposable a mon cas, parce que tous mes planchers sont amovibles vu qu'ils reposent tous sur les varangues et autres couples...

mais le systeme d'encastrement est a garder en memoire.

j'aurai bien les grosses poignees basculantes genre Perko, avec loquet tournant, mais c'est enorme et ca ferait deg...lasse.

22 mar. 200716 juin 2020
0

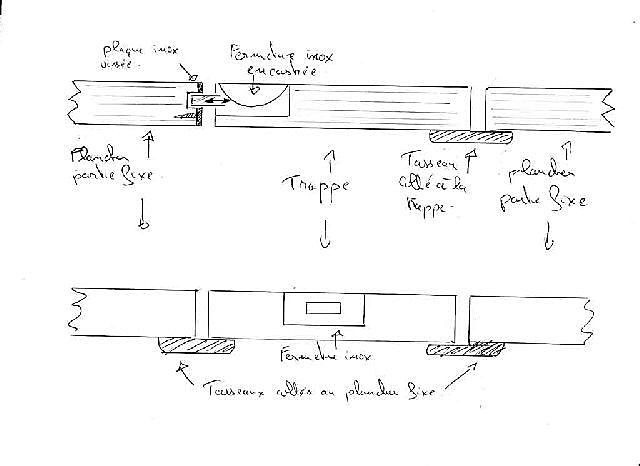

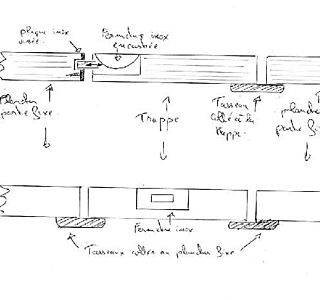

le schéma
je n'ai pas référence du loquet, c'est juste une cage rectangulaire en inox à encastrer dans laquelle on tire sur un anneau.

22 mar. 2007
0

Ok
Merci Vincent

23 mar. 2007
0

merci Guillemot pour le schema
les cales par dessous sont retenues pour mes planchers.

en tout cas merci.

22 mar. 2007
0

J'avais posé la question
à Alubat(en 95), qui avait eu l'air ahuri, en disant que ça ne servait à rien, sans autre explication...

23 mar. 2007
0

Ben oui
ils ont raison , çà ne sert à rien tant que tu ne les prends pas sur la figure ;-) ; bon c'est vrai que ce n'est pas tous les jours que cela arrive :-)

23 mar. 2007
0

Utilite de la fixation
nous sommes d'accord, Robert que mettre 4 malheureuses vis pour tenir les 200 litres du reservoir situe dessous, ca ne va pas le faire.

dans le cas en question, le blocage, ou plutot le verouillage du plancher, est destine a empecher l'envol des panneaux en cas de retournement ou forte gite.

il n'y a rien sous les planchers qui puisse tomber une fois le bateaux a l'envers, que les tuyauteries d'assechement, une petite pompe electrique et les gaines de cablage.

tout ce qui est entrepose et risque de voler l'est dans des equipets qui sont ou seront verouilles avec des targettes et autres charnieres.

si ca bouge, ca restera neanmoins confine.

je veux immobiliser les panneaux pour eviter de les prendre dans la figure ou qu'ils aillent detruire quelque chose, bref qu'il n'ajoutent pas a la pagaille ambiante qui sera de toute facon un joyeux foutoir si ca arrive.

il faut donc limiter les objets volants au maximum, c'est l'idee.

dans le meme genre, je controle et remplace les fixations visses par des boulonnees la ou c'est necessaire, que ce soit des charnieres ou autre chose par exemple, je dois m'occuper des portes d'equipets, etc, etc...

ca devient vite une liste assez longue d'ailleurs...on n'a pas le temps de s'ennuyer !

23 mar. 2007
0

à quoi ça sert ?
Disons que ça dépend ... :-D

Fixer les planchers n'a de sens que si TOUT LE RESTE bien plus lourd, dangeureux, et plus grave est aussi fixé pour résister à un retournement (batteries, bouteilles de gaz, ordinateur, réservoirs d'eau, toute la bouffe qui se répand en bouchant les crépines des pompes, etc ...).

Donc si on fixe les planchers, il y a plein d'autres choses à fixer aussi avant, notamment tout de qui est SOUS les planchers (un verrou de plancher ne tiendra pas un réservoir d'eau de 150 litres lui-même mal fixé sous le plancher).

Mais c'est clair que je n'en ai personnellement aucune expérience pratique, ce sont juste des réflexions abstraites.
