biellette NAVIK

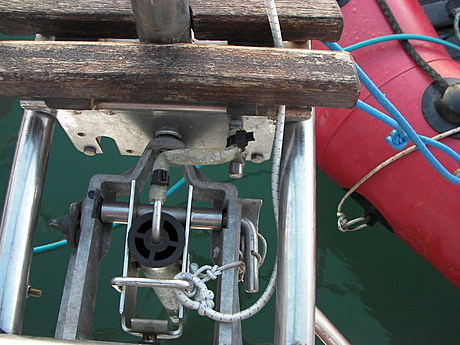

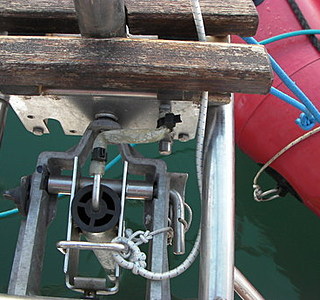

Bonjour a tous, pour ceux qui comme moi, on perdu une partie ou carrément toute la biellette articulée ,je m'en suis fabriqué une pas chère et tres facilement je met des photos c'est plus explicite .ça marche aussi bien sinon mieux (on peut regler la sensibilitée en vissant ou devissant) facile a mettre en place et presque tout en inox a+

L'équipage
vonikvonik
25 août 2013
RV29NRV29N
25 août 2013
0

Bonjour,

Bravo ; ça m'a l'air effectivement assez simple et très astucieux pour "la pièce précieuse" que tout utilisateur de Navik a un jour cassé, perdu, usé... et qui est impossible à trouver sur le marché !

3 questions d'un mauvais bricoleur :
- L'épingle métallique est elle fabriquée ou achetée ; en ce cas, où ça se trouve ?
- Quel est l'usage de la "cheville rouge ; je suppose, être enfilée dans le tube pour maintenir la vis ?
- Je ne comprends pas très bien ce que décrit la 2è photo (en partant de la gauche) ; explications ?

Par avance merci pour les précisions

Hervé

Répondre
vonikvonik
25 août 201316 juin 2020
0

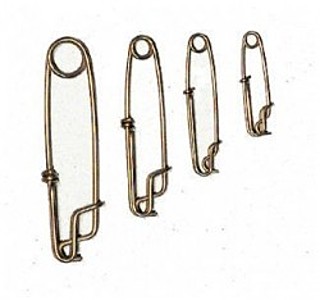

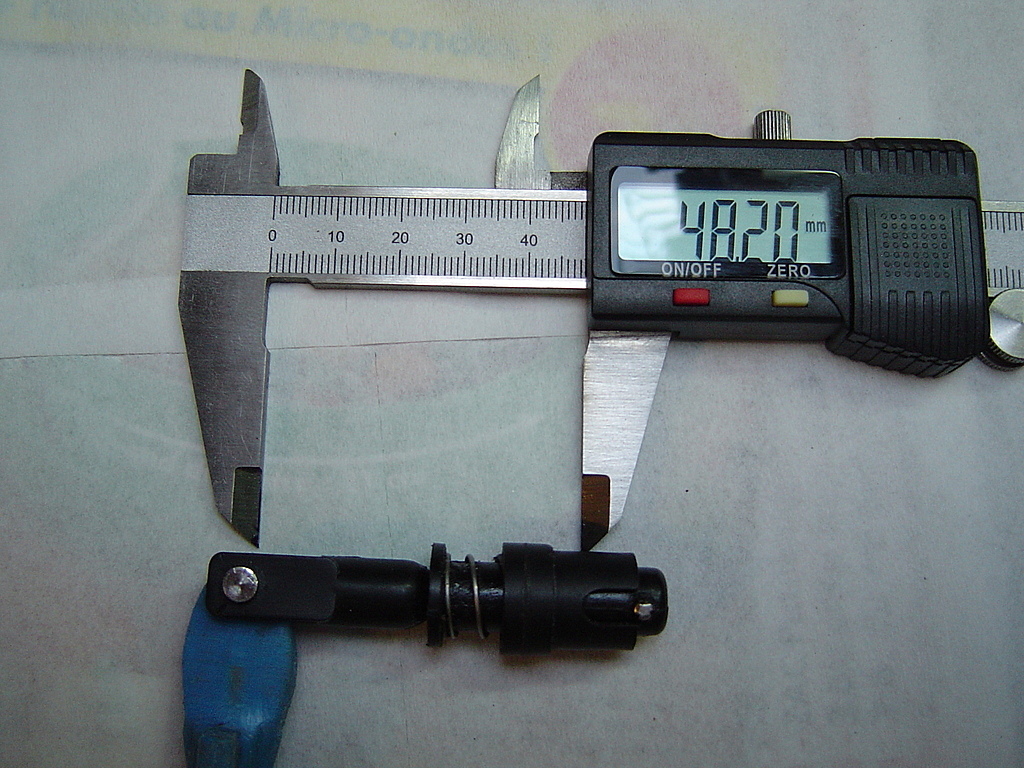

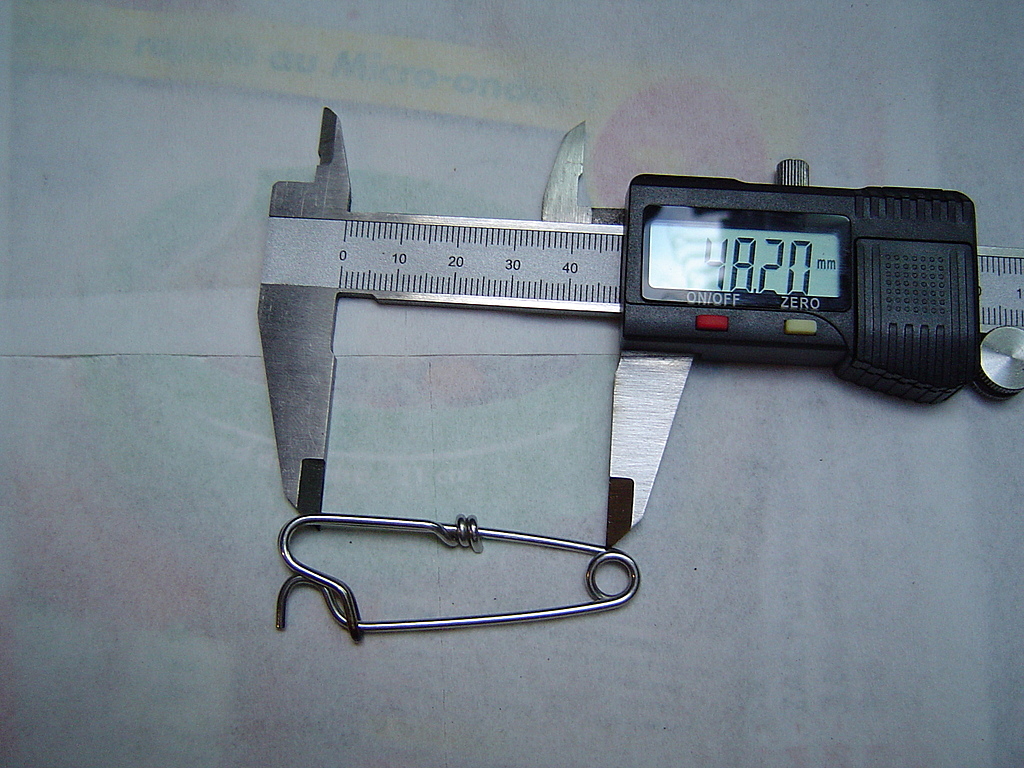

"l'epingle" c'est une agraphe a palangre ou agraphe americaine de 6cm en inox on en trouve dans tout les magasins de peche ,la cheville se met dans le tube inox ou plastique (tube de 6 )pour maintenir la vis plus on serrre la vis plus on a de debattement la 2è photo est la pour comparer le système a agraphe et l'ancien système, l'agraphe a exactement le meme entraxe que l'ancienne rotule a+

Répondre
RV29NRV29N
25 août 2013
0

Effectivement, pour l’agrafe je me doutais d'un truc de pêcheur ; moi qui ne le suis que très médiocrement je vais traîner un peu plus dans les rayons pêche des ships.

Et pour le reste, tout à fait clair. Merci pour cette contrib simple et fort utile !

Hervé

Répondre
vonikvonik
25 août 2013
0

c'est pas cher ,rapide a fabriquer et ça peut rendre service a+

Répondre
mojomojo
25 août 2013
0

Bien vu!
Merci pour le partage. :pouce:

Répondre
vonikvonik
04 sept. 201316 juin 2020
0

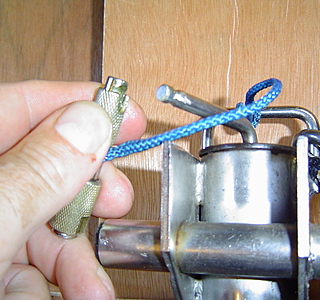

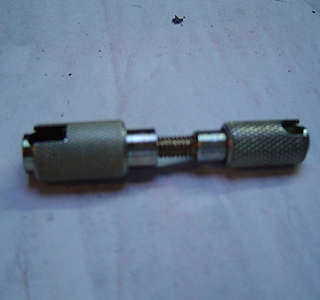

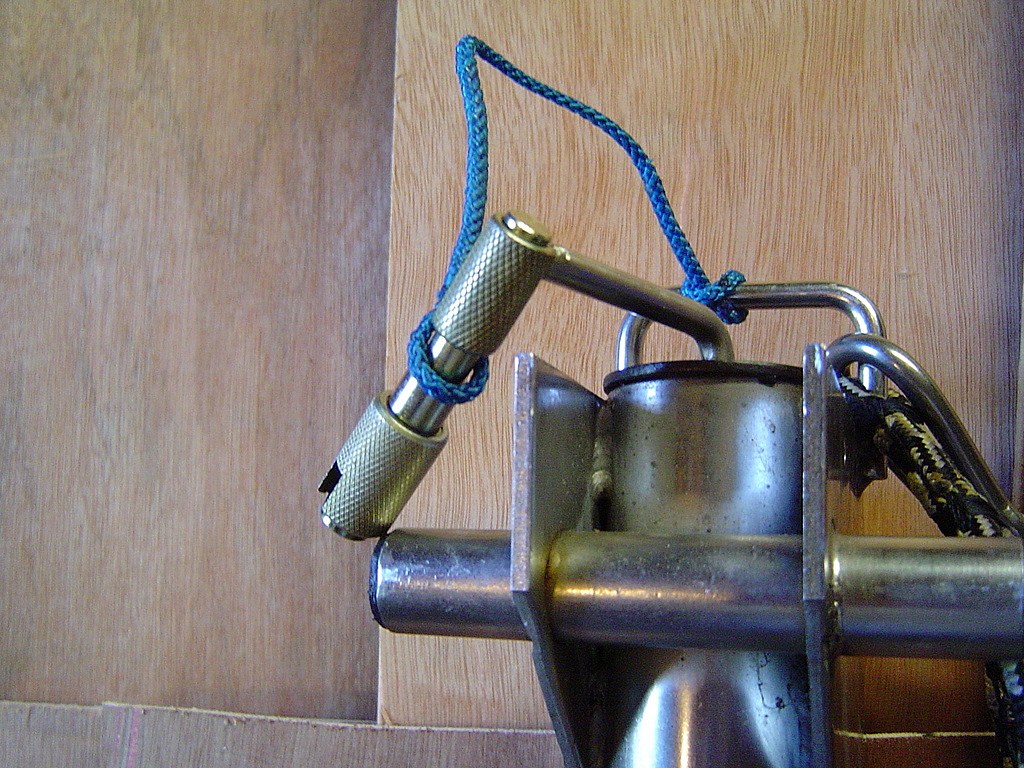

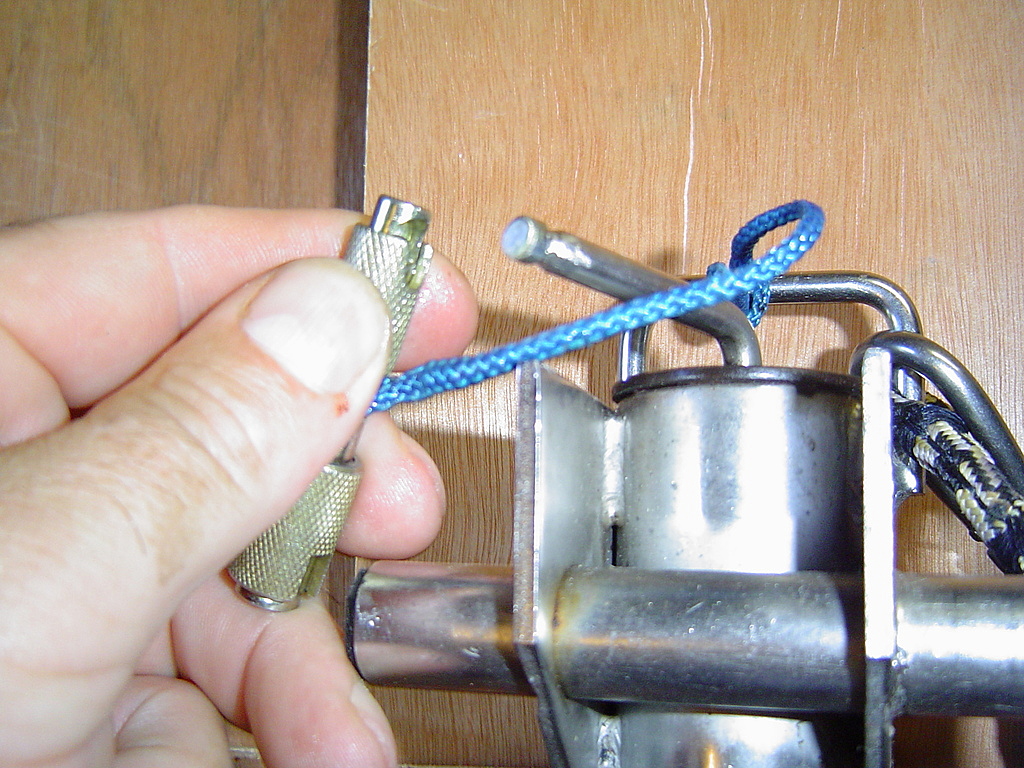

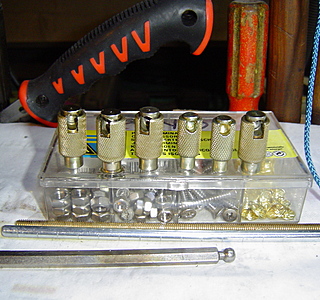

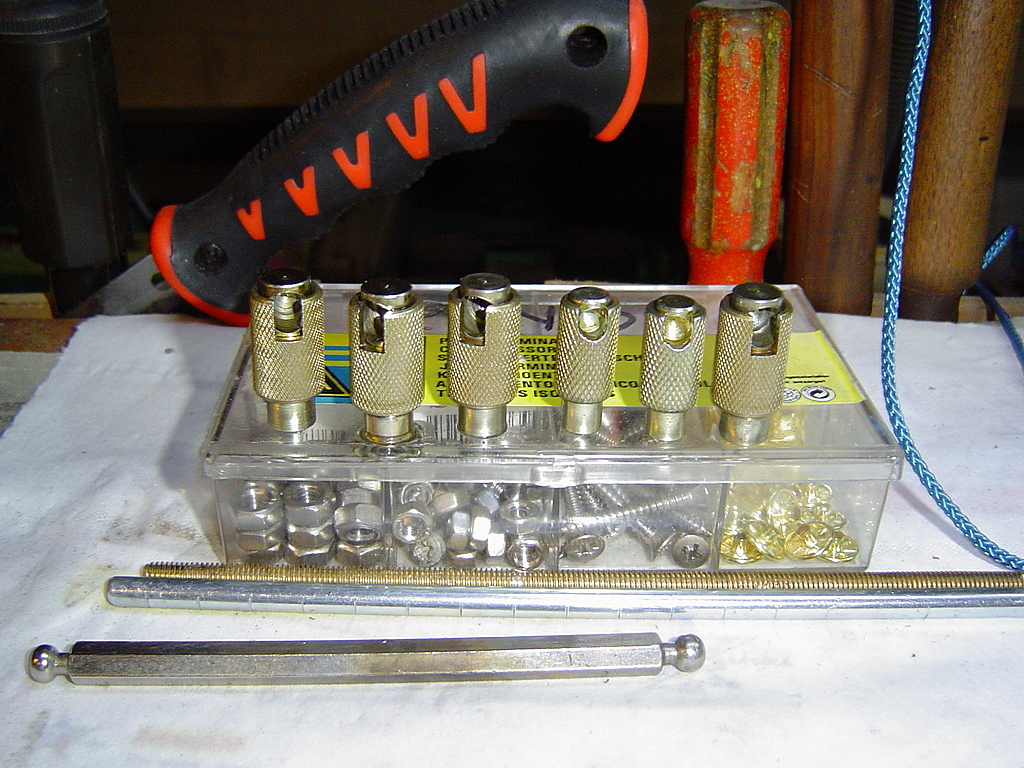

j'ai trouvé mieux! sur ce site anglais j'en ai acheté plusieurs :qm5 et qm6 , un bout de tige filetée de 6 reduite a m5 sur la moitiée et ça correspond exactement a la biellette navik c'est pas de l'inox mais a ce prix on peut en fabriquer plusieurs.a+ www.bearingboys.co.uk[...]-3730-c

Répondre
avel douaravel douar
23 mar. 201416 juin 2020
0

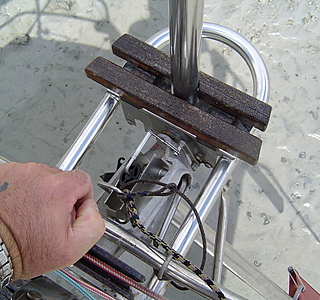

trouvé je ne sais plus trop où sur le net: en dépannage, ça le fait avec un bout de tuyau plastique.

Répondre
(yacare)(yacare)
23 mar. 2014
0

Bonne idée en montage de fortune

Répondre
(Lorenzo )(Lorenzo )
23 mar. 2014
0

Excellent ce topic !

Répondre
(Lorenzo )(Lorenzo )
23 mar. 201416 juin 2020
0

Il m'a fallu pas mal de temps pour les trouver sur le web.

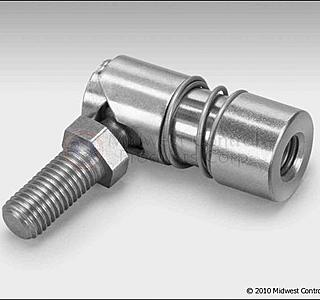

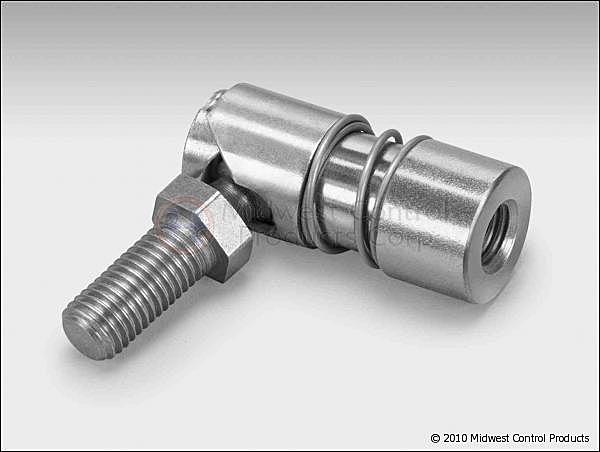

Voici des modèles d'attaches/rotules, à déconnexion rapide, tout inox :
www.midwestcontrol.com[...]ies.php

Enjoy it !

Répondre
(yacare)(yacare)
23 mar. 2014
0

Super, merci Lorenzo.

Répondre
(Lorenzo )(Lorenzo )
23 mar. 201423 mar. 2014
0

Le mode d'achat m'est apparu au début confus.
Pour ce qui nous concerne, il faut choisir l'achat via l'Allemagne. La tarification est nettement plus favorable.

Répondre
(Lorenzo )(Lorenzo )
23 mar. 2014
0

Je viens de me rendre compte qu'il existe des modèles en alu, chez ce même fabricant.
www.midwestcontrol.com[...]ies.php

Répondre
(Lorenzo )(Lorenzo )
23 mar. 2014
0

Que pensez vous de ce modèle en alu ?
Intéressant afin de conserver toute la légèreté de la transmission globale aérien>fletner.
Peut être pas adapté coté friction ?

Répondre
(yacare)(yacare)
24 mar. 2014
0

Pas encore assez d'expérience avec la bête pour pouvoir donner un avis. Juste pour faire remonter le fil!

Répondre
JC22JC22
25 mar. 2014
0

Bonjour,

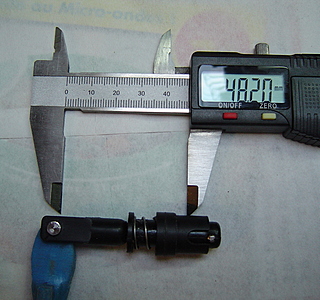

si ça peut aider dans le choix des attache/rotule, la biellette du bas fait 16gr.

Cdt

Répondre
