besoin de conseil pour changement de silent bloc

Bonjour à tous,
Depuis déjà un certain temps je veux changer mes supports moteur car deux d'entre eux sont affaissés et le moteur bloblote au ralenti.
J'ai donc contacté Vétus pour connaître les supports adaptés à mon MD11D.
Le problème est que les entraxes des supports ne sont pas les mêmes. C’est sur ce problème que je vous sollicite.
Le bâtit est constitué de bois stratifié à la coque, le dessus est une équerre métallique de 3mm d’épaisseur boulonné à ce bâtit. Les supports moteur d’origine volvo sont boulonnés à travers cette équerre et des encoches sont réalisées dans le bois pour les écrous.
Je ne voudrais pas sortir le moteur et dans ce cas je ne peux refaire les encoches dans le bois pour les nouveaux écrous.
Aussi que pensez vous si je rajoute une plaque en métal, fixée au bâtit à la place des supports existants et les nouveaux fixés sur cette plaque ?
merci
Cdt
Joël

L'équipage
06 mai 2012
06 mai 2012
0

bsr,
tu peux trouver des silents blocks chez melior adaptables moins chers et peut étre avec des dimensions idoines
alain

06 mai 2012
0

merci de ton message Alain,
j'ai déjà les supports et je ne connais pas mélior, pourtant j'ai consulté H&O sur le sujet avant de passer commande.
mécaniquement est-ce un problème de rajouter une plaque?
Cdt

06 mai 2012
0

bonjour,
non ce n'est pas un problème par ce que de toute façon, une fois les silents bloc changés, il faut refaire un lignage pour que tout soit très bien aligné.
Bonne soirée et bon courage.

06 mai 2012
0

pour le réalignement je sais bien qu'il faut le refaire de plus je dois aussi changer mon joint tournant et tant qu'à faire la bague hydrolube.
Mais de là à sortir le moteur, je sais le boulot que ça donne car je l'ai déjà fait il y a 4/5 ans.
merci

06 mai 2012
0

Re,
pourquoi sortir le moteur, avec des cale et un cric cela ce fait tout seul non.
Y a pas beaucoup de place dessous?
Moi, j'ai un 12 cylindres et quand on change les silents bolc, on ne sort pas le moteur, avec un cric hydraulique ou avec une canne pour faire levier, comme je dit avec mes collègues, a la méthode égyptienne.
bon courage.

06 mai 2012
0

l'idée de sortir le moteur est pour faire les encoches si je ne mets pas de contre plaques supplémentaires.
mais je n'ai pas d eplace non plus pour passer un cric, je monterais le moteur avec les écrous des silents blockpuis j'éessaierais avec un levier pour les remplacer un par un.
ma demande de conseil concerne l'idée de mettre ces contres plaques supplémentaires.
cdt

06 mai 2012
0

Pour lever le moteur, un bastain en travers la descente + un palan, ou la bome + un palan.
Sur la photo il semble qu'il n'y ai pas la place pour rajouter une vis, les axes sont trop proches. Sinon si il y avait la place, une contreplaque avec une vis FCH tête fraisée par dessous ca doit le faire (serrée avant).

06 mai 2012
0

bjr,
j ai le mm soucis pr 1 yanmar, c est ou Melior? a part les cafetières.. :tesur:
merci bonne soiree!

06 mai 2012
0

Bonjour JC22
A priori le MD11D pése 238 Kgs, ce qui fait une charge maxi par silenbloc de 60Kgs...
Sur les photos on ne distingue pas bien la marque et surtout le type des silenblocs neufs, mais apparement, ils semblent qu'ils soient sous adaptés!
De plus, tous les silentblocs ont une hauteur "mini" et "maxi" de réglage a respecter sur la tige filetée.
Bonne soirée
Danielle

07 mai 201216 juin 2020
0

salut à tous,

les silents block sont des K75V conseillé par vétus correspondant aux caractéristiques du moteur que je les leur envoyées.

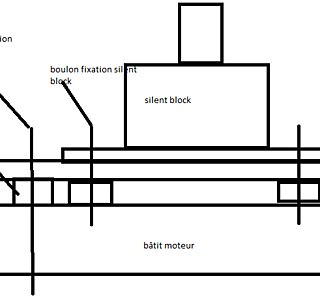

FCH, je ne connais pas cette abrévation, mais mon idée est de mettre une contre plaque fixée au bâtit par les même trous des supports existant en mettant en dessous de cette plaque un écrou pour la soulever et permmettre la fixation des nouveaux support sur cette plaque.
excusé je ne suis pa strès doué pour faire les schémas. en espérant me faire comprendre.
merci à tous

07 mai 2012
0

Bonjour,
moi je dit pas mal du tout pour quelqu'un qui n'est sois disant pas doué dans les schémas.
Votre plant est impeccable.
Pour moi, je ne voie pas ou cela pourrai coincer.
Pour ce qui est des FCH, je croix que c'est des vis à tête fraisée avec comme empreinte du 6 pans femelle.
Et moi c'est que je vous conseille, c'est de faire une plaque pour accueilli une tête fraisée, quelle-que soit l'empreinte trouvée, et sur tout ne pas oublier que c'est silents bloc doivent pouvoir bouger de gauche à droite pour le lignage.
Bonne journée et bon courage.

07 mai 201216 juin 2020
0

Re

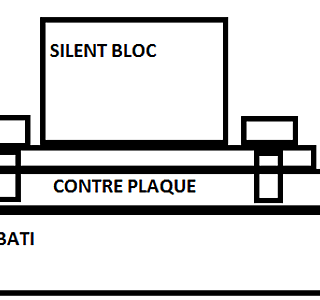

j'ai fait un petit schémas moi aussi vite fait je ne suis pas dessinateur.
Pour moi, je ferais ce type de montage, premièrement, pour éviter de monter plus haut l'ensemble, et deuxièmement pour éviter les effets de balancements.
Bonne journée

07 mai 2012
0

merci philipped29200 pour le schéma.

le principe est bien le même, par contre la fixation de la contre plaque sur le bâtit sera faite par les boulons existants, mais la fixation des silents block eux même sur la contre plaque serait faite, dans votre schéma, avec un taraudage de cette plaque, est-ce assez costaud?
je ne pense pas avoir de probblème de hauteur en utilisant des boulons écrous, il me faudra bien vérifier.
cdt
Joël

07 mai 2012
0

Moi je crois que ces schémas ne marchent pas car la différence d'entraxe des deux modèles de silent-blocks est trop faible. Les boulons de fixation vont se chevaucher.
Mais c'est peut-être aussi à cause de la photo?

D'autre part, je note aussi que le silent-block d'origine permet un règlage en latéral, le nouveau, non. Je dirais donc qu'il n'est pas adapté. Le socle fait vraiment très léger...

07 mai 2012
0

je suis d'accord avec toi Chtit Luma, je vais en faire part à Vétus en leur envoyant la photos.
cdt

07 mai 2012
0

Vois si la taille supérieure des silent -blocs correspond à tes anciennes fixations (vétus te les échangera sans problème)
si tu as une ligne d'arbre tu peux également décaler l'ensemble moteur ligne d'arbre de deux ou trois cm afin d'assurer la fixation sur une nouvelle surface du support ,
Tu peux également utiliser un seul des trous de fixations et de noyer l'autre dans de la résine époxy adaptée au bois, et repercer à coté, cela ne bougera plus !!

08 mai 2012
0

Je profite de ce fil et je pose à nouveau la question...posée plus haut (dingo13) elle est restée sans réponse...Pour ces silentblocs adaptables et pas cher de chez "Melior" ...ben je ne trouve pas... :litjournal:
J'ai moi aussi des problèmes au niveau des fixations moteur et je dois réaligner correctement.
J'espère que tu trouveras la bonne solution Joel pour ton moteur MD11D !

08 mai 2012
0

bonjour,
Je pense aussi à une autre solution: c'est de souder les écrous de fixation des nouveaux support sur les contres plaques.
pour le tarif des vétus ils le donnent sur leur site (HT et hors transport).
cdt

08 mai 2012
