besoin d'aide de connaisseurs en branchement GPS/PC

Je voudrais m'entraîner à préparer mes navigations chez moi sur mon PC portable, la carte papier déployée sur la grande table.
Pas de grand projet pour cette année vu ce qui m'est arrivé, donc je voudrais en profiter pour m'exercer à la préparation de routes.

Voilà le matériel que j'ai :
- un GPS Lowrance LMS 527 CDF iGPS
- une carte NauticPath Europe de l'Ouest (MMC)
- un PC portable HP avec divers ports dont le MMC.

Mais voilà ! Comment faire pour relier tout ça chez moi, créer ma route sur PC et la renvoyer sur le GPS ?

Je nage dans un bon bain d'incompétence.
J'attends qu'un de vous m'éclaire et me dise ce qu'il faut que je me procure et comment faire les connections.
Merci d'avance.
Carole

L'équipage
24 juil. 2007
24 juil. 2007
0

evenkeel
il va t'expliquer tout ça, depuis qq temps il est au top sur le sujet... :bravo:

(c'était pas la réponse à la question? non? ah bon... :jelaferme: )

25 juil. 2007
0

t'es mieux informé que moi sur ce que je fais ;-)
En fait je ne sais même pas ce que c'est qu'un port MMC :-( .
Je ne connais pas
- un GPS Lowrance LMS 527 CDF iGPS
- une carte NauticPath Europe de l'Ouest (MMC)
- le port MMC
Je vais supposer que le HP est assez récent pour être sous WIndow XP au minimum et que la carte nauticpath est un programme de navigation qui tourne sur le pc.
Pour préciser les termes employés :
- la prise DB9 est une prise à neuf broches (5 en haut et 4 en bas) qui correspond sur le PC - dans le gestionnaire de périphérique - à un port COMM (communication). Ce port COMM utilise un ""protocole de communication"" (langage compréhensible pour la machine) appelé RS232 (!! simple hein ;-) ). C'est pour celà que dans les différentes littératures tu verras indifféremment RS232,port COMM ou prise DB9... :-( .
- le 0 volts, GND et (-) représentent la même chose (même si c'est différent pour les puristes) pour les branchements RS232. Pareil, dans les brochures et autres mode d'emploi, tu verras indifférement GND,Ground,(-) ou 0 volts.
- le OUT, "TX", sortie correspondent à la même chose tout comme le IN, RX, entrée ont la même signification. Le principe à conserver en tête c'est que le OUT d'un appareil se branche sur le IN de l'autre et vice versa. 9a signifie qu'il y a un émetteur (TX, OUT) qui parle à un recepteur (RX, IN).
Dans ton cas, le GPS et le PC peuvent être à tour de rôle émetteur et récepteur :
1 - en nav ton GPS transmet les infos de positionnement et route à ton pc qui les reçoit.
2 - à la maison, tu peux "charger" les routes dans ton gps qui recevra les infos saisies dans ton logiciel de cartographie que ton pc transmet.

Ce que j'ai fait sur le bateau c'est de lire les brochures et de brancher comme c'est dit un peu partout :
le data out (TX) du GPS sur ""l'entrée"" (ou RX) de la prise RS232 c'est le pin 2 de la prise DB9
le data in (RX) du gps sur ""la sortie"" (ou TX) de la prise rs232 (le pin 3 de la prise db9)
le GND du GPS (pour moi c'était le (-) ou 0 Volts du bateau) sur le GND de la prise RS232 (le pin 5 de la prise DB9).

Dernièrement j'ai dû utiliser un multiplexer- aussi appelé MUX (serait-ce le port MMX dont tu parles ?) - pour pouvoir lire les infos du GPS ET de la girouette.
Les branchements sont simplifiés à l'extrême. En prenant la doc de brookhouse (un fabricant de mux), tu t'apercois que entrées et sorties sont bien différenciées et que :
-pour un instrument donné en entrée (GPS, loch,...) :
1 - tu choisis un canal determiné (mon MUX n'a que 4 canaux d'entrée)
2 - le data in va sur le A du canal choisi
3 - le (-), gnd ou 0 volts va sur le B de ce même canal.

Pour les sorties (PC, afficheurs ou pilote en direct) :
1 - tu peux utiliser la sortie USB que tu brancheras sur un port USB de ton PC et qui devra être configuré (driver à installer, description de l'environnement,...) et qui sera reconnu par ton programme de cartographie (après configuration de celui-ci).
2 - tu peux utiliser la sortie RS232 que tu cables directement sur le MUX (TX sur pin 2, RX sur pin 3, GND sur Pin 5 pour les prises DB9).
PS : j'oublie intentionnellement la sortie RS422 à 2 fils qui ne permet pas de dialogue avec un PC dans les conditions habituelles.

SI tu n'as pas de prise DB9 sur ton pc, il existe des cables qui permettent de brancher une prise DB9 sur un port USB (je crois qu'on appelle ça courament un "cable série-usb). Il faut aussi configurer ce cable (driver) sur ton pc.

Sans entrer dans les détails c'est les infos que je peux te donner. Ca m'étonnerait que ça t'aide vraiment mais commence par lire les modes d'emploi fournit avec les appareils et peut être que tu pourra faire des correspondances avec ce texte.
Tu peux aller aussi sur brookhouseonline.com[...]dex.htm pour aller voir la doc pdf particulièrement simple et explicite.

25 juil. 200716 juin 2020
0

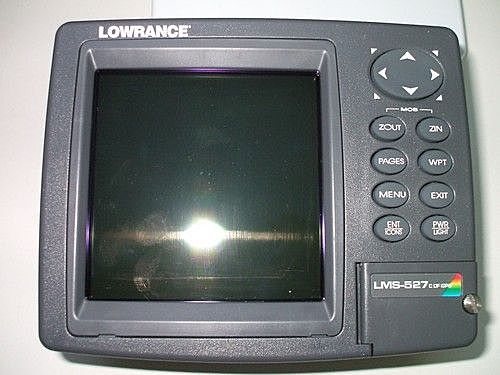

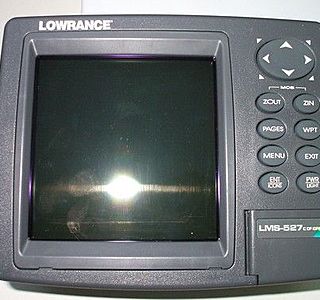

2 photos en question
en voilà 1 ...........

25 juil. 2007
0

a vrai dire
si j'ai bien lu, ton gps fait traceur/routeur et passe par une carte mémoire au format MMC (multimédia carte).
J'essaierai bêtement de faire ça directement sur le traceur sans passer par le pc.
Sinon, si tu tiens à préparer tes routes avec le pc, il te faut un programme qui lit les cartes mémoires MMC et qui simule le Lowrance ... et là je ne vois que Google ou des gens qui ont ce genre de matériel.

Pour brancher ton gps sur le secteur, un simple adaptateur 220 /12 volts devrait faire l'affaire.
Le type de prise est peut être spécial à Lowrance et ton manuel pdf te donnera la solution.
Bonne lecture et n'hésite pas à relancer le fil si tu as des questions ;-) .

25 juil. 2007
0

Merci à toi
pour tes réponses.

25 juil. 2007
0

je suis désolée
de ne rien comprendre à tout ça. Je t'envoie le lien du manuel de mon GPS (hélas en anglais puisqu'il n'est pas encore traduite en français)
www.lowrance.com[...]406.pdf ainsi que 2photos si tu as quelques instants pour te pencher dessus. Mon PC est un HP DV 9000 sous vista.

Il me faut aussi trouver un adaptateur pour brancher mon GPS sur le secteur .... et là non plus je ne sais pas ce qu'il me faut :-(

ainsi que le logiciel qui va bien (les fichiers de la carte NauticPath ont une extension .at5.
J'ai envoyé un mail à Lowrance.com, j'attends la réponse.

MERCI encore.

25 juil. 200716 juin 2020
0

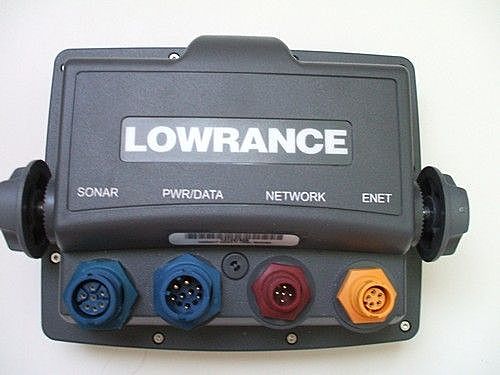

et
la seconde .

25 juil. 2007
0

en tous cas merci
j'ai appris ce qu'était une carte MMC :-)

25 juil. 2007
0

t'es mieux informé que moi sur ce que je fais ;-)
En fait je ne sais même pas ce que c'est qu'un port MMC :-( .
Je ne connais pas
- un GPS Lowrance LMS 527 CDF iGPS
- une carte NauticPath Europe de l'Ouest (MMC)
- le port MMC
Je vais supposer que le HP est assez récent pour être sous WIndow XP au minimum et que la carte nauticpath est un programme de navigation qui tourne sur le pc.
Pour préciser les termes employés :
- la prise DB9 est une prise à neuf broches (5 en haut et 4 en bas) qui correspond sur le PC - dans le gestionnaire de périphérique - à un port COMM (communication). Ce port COMM utilise un ""protocole de communication"" (langage compréhensible pour la machine) appelé RS232 (!! simple hein ;-) ). C'est pour celà que dans les différentes littératures tu verras indifféremment RS232,port COMM ou prise DB9... :-( .
- le 0 volts, GND et (-) représentent la même chose (même si c'est différent pour les puristes) pour les branchements RS232. Pareil, dans les brochures et autres mode d'emploi, tu verras indifférement GND,Ground,(-) ou 0 volts.
- le OUT, "TX", sortie ou "A" correspondent à la même chose tout comme le IN, RX, entrée ou "B" ont la même signification. Le principe à conserver en tête c'est que le OUT d'un appareil se branche sur le IN de l'autre et vice versa. 9a signifie qu'il y a un émetteur (TX, OUT) qui parle à un recepteur (RX, IN).
Dans ton cas, le GPS et le PC peuvent être à tour de rôle émetteur et réc
