bavette sail drive volvo 29cv

Bonjour,

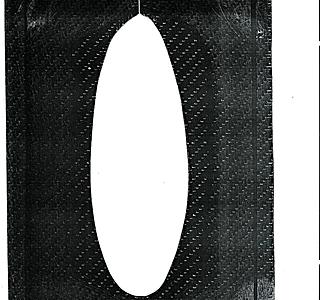

Lors du carénage de mon Bavaria 36 et constatant le décollage du joint caoutchouc du saildrive, j'ai réalisé une petite modification comme sur les voiliers de régates soit une plaquette rigide encastrée.
J'ai utilisée du carbone, mais les régatiers utilisent de la fibre de verre moins cher.
Un joint d'étanchéité assure la souplesse du saildrive et la protection du joint d'embase moteur.

Cordialement

Patrick

L'équipage
15 fév. 2014
16 fév. 2014
0

Superbe ! J'ai fait à peu près la même chose avec le mien mais moins bien réalisé.
Je l'ai fait avec du klegecell de 15mm qui rentrait pile-poil dans la réservation autour de l'embase, avec un joint sika en périphérie .
Du coup plus de problème de décollement et hydrodynamique bien meilleure ...

16 fév. 2014
0

A votre avis, pourquoi le constructeur ou le motoriste a-il choisi une bavette souple ?

16 fév. 2014
1

Bonsoir,

Je pense que Volvo propose une solution polyvalente sur tous type de bateau et se souci peu des problèmes de décollement du joint.

Cordialement

Patrick

16 fév. 2014
0

Polyvalent, multimarque, economique, facile a mettre en oeuvre la 1° fois, une grosse m.... ensuite.
Chez X, ya pas, chez Nautor, ya pas, meme chez Beneteau dans la gamme First ya pas.
Pas constructif comme remarque.

16 fév. 201416 fév. 2014
16 fév. 2014
0

Super boulot et très bonne idée .au niveau de l'ajustage autour du sail drive ,tu laisses du jeux parce que avec les Silentbloc blocs moteurs ,le joint de sail il faut laisser un jeu pour les vibrations ?

16 fév. 2014
1

N'oublions pas que le moteur et la transmission sont montés sur des silent-blocs. C'est un montage souple qui permet un certain débattement de la jambe du sail-drive dans le puits. Une bavette rigide pourrait interférer avec la jambe si elle est trop ajustée et endommager la protection de cette jambe.AMHA.

16 fév. 2014
1

Bonsoir,

Exact, il convient d'effectuer une liaison souple entre la plaquette rigide et le sail-drive, j'ai prévu un jeu de sept millimètre autour qui sera comblé avec un congé souple de marque Uniflex MS.

Pour info j'ai pris exemple sur les magnifiques voiliers de marque JPK.

Cordialement

Patrick

17 fév. 2014
0

Bonjour,
Je dois faire la même chose à la prochaine sortie, le joint en caoutchouc est décollé depuis un moment (vu lors d'une plongée). Je suis intéressé par des photos et éventuellement les dimensions de la plaque à fabriquer à l'avance pour sd20. Est ce que 7mm de jeu suffisent? Je pense coller la plaque à la methacrylate.

17 fév. 201416 juin 2020
0

Bonsoir,
Ce gabarit peut te permettre de vérifier l'ajustage et le jeu nécessaire, (180 X285X1,5).
Tu peux facilement faire cette plaque avec 2 épaisseurs de mat de verre, de la résine époxy entre deux plaques de verre de récupération.
Simple non!
Cordialement
Patrick
